Schaltplan für Hydraulikpresse
Nachfolgend der Schaltplan für die Option Presse mit hydraulischem Zylinder.

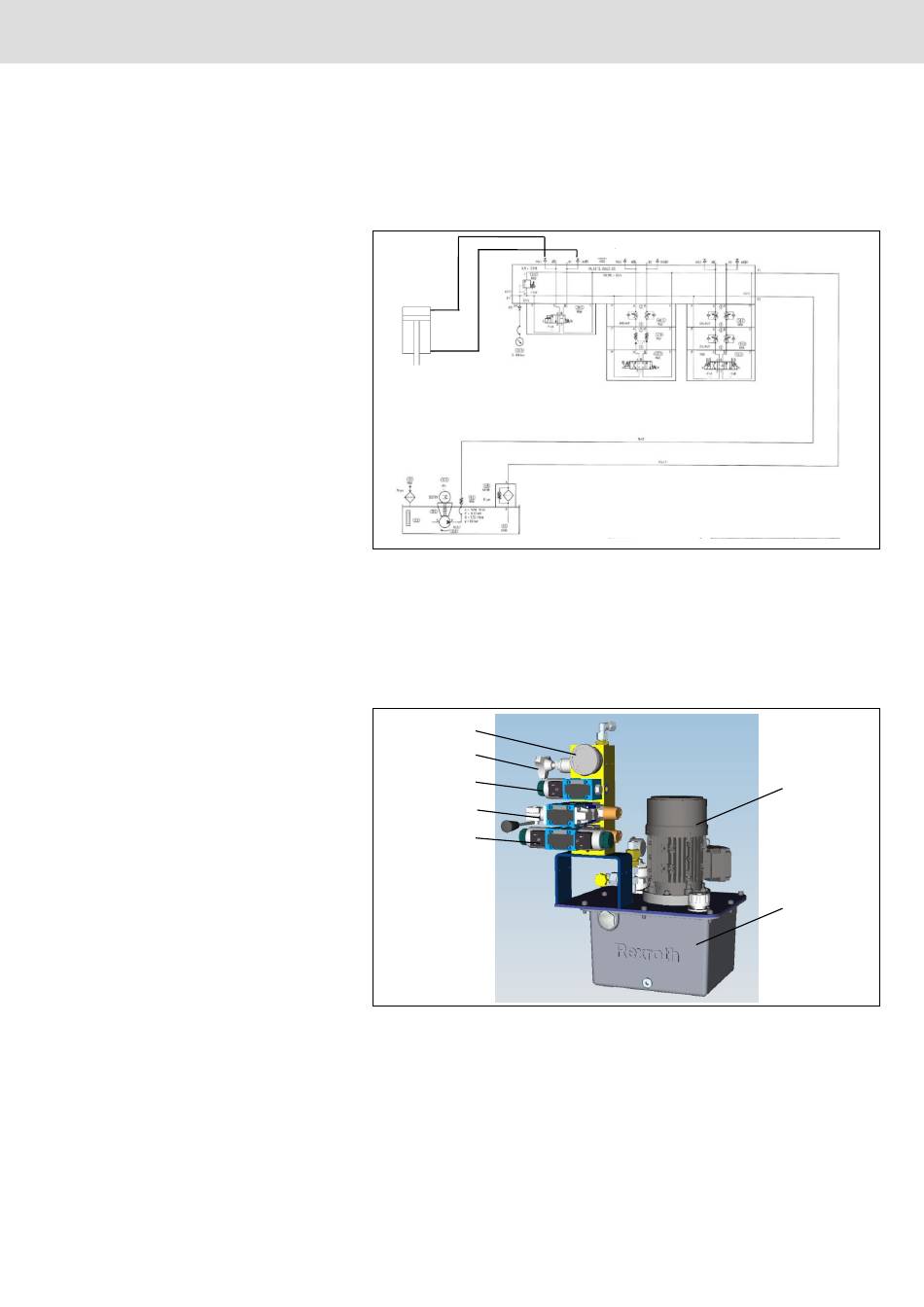

Abb. 11: Schaltplan Hydraulikaggregat

Beschreibung Hydraulikaggregat

Das Hydraulikaggregat ist werkseitig auf 50 bar eingestellt. Mit dem el. betätigten
4/2 Wegeventil kann der drucklose Umlauf abgeschaltet und Systemdruck
zugeschaltet werden. Danach kann wahlweise mit dem manuell betätigten oder
dem elektrisch betätigten 4/3 Wege-Ventil die Anwendung geschaltet werden.
3
4
5
6
7
Abb. 12: Aufbau Hydraulikaggregat
1 Motor mit Innenzahnradpumpe
2 Öltank 10l
3 Manometer
4 Druckbegrenzungsventil
Bosch Rexroth AG
Zu diesem Produkt
1
2
5 El. betätigtes 4/2 Wege-Ventil
6 Manuell betätigtes 4/3 Wege-
Ventil
7 El. betätigtes 4/3 Wege-Ventil
