Trainingssystem mMS 4.0 | R901429161/08.15
9.2
Pneumatische Versorgung prüfen
Das Trainingssystem mMS 4.0 wird komplett vormontiert und werkseitig getestet
ausgeliefert. Während des Transportes können jedoch Mängel oder
Beschädigungen am Trainingssystem mMS 4.0 entstehen.
Prüfen Sie vor Inbetriebnahme der Pneumatik deshalb immer
die Verschlauchung auf Beschädigung;
den ordnungsgemäßen Sitz der Schlauchkupplungen;
ob keine Bauteile beschädigt sind;
ob alle Anbauteile ordnungsgemäß angeschlossen sind;

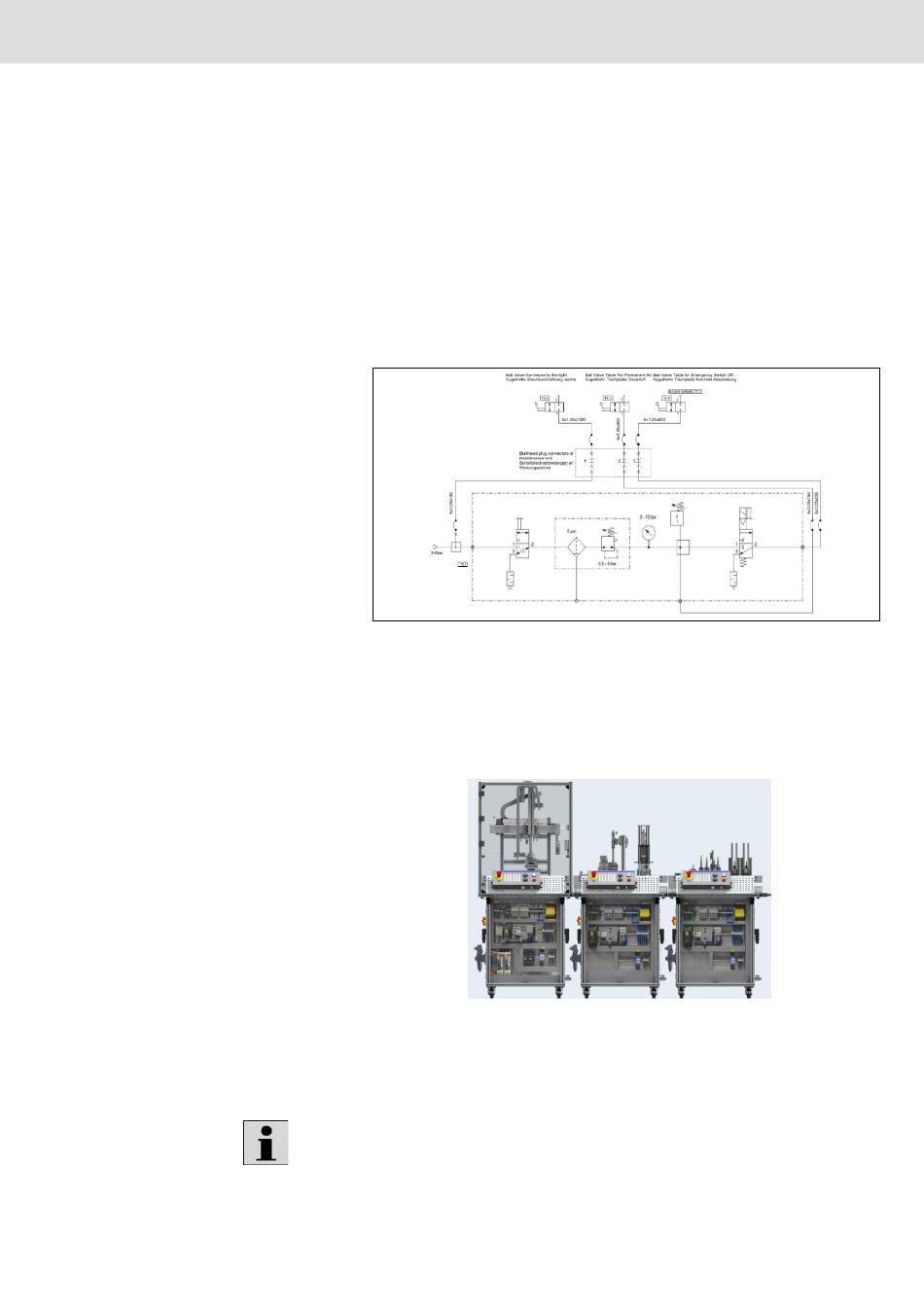

Abb. 33:
Anschluss
Schließen Sie diejenige Wartungseinheit einer Station an die Luftversorgung
an, die ganz links steht.
Anschließend verbinden Sie die anderen Stationen miteinander, indem an
jeder Station an dem Absperrhahn zur Wartungseinheit der nächsten Station
eine Verbindung hergestellt wird.
Abb. 34:
Die Absperrhähne der Luftversorgung jedes Tisches beachten.
Die Luftversorgung wird über jede Station zu den nächsten Stationen
weitergeschleift.
Die pneumatischen Schaltpläne jeder Station können der beigefügten
Dokumentations-CD entnommen werden.
Aufstellung, Installation und Inbetriebnahme
Pneumatikschaltplan Profilwagen
mMS 4.0 Anlage
Bosch Rexroth AG
47/70
