Trainingssystem mMS 4.0 | R901429161/08.15

5.2.2 Station Bearbeitung mit Presse

Die Station Bearbeitung mit pneumatischer/hydraulischer Presse besteht aus
einem Tisch mit arretierbaren Lenkrollen und den folgenden darauf montierten
Funktionsbaugruppen:
Verstifteinheit

Portal mit Vakuumsauger

Pneumatische oder hydraulische Presse

Maschinenbedienpult

Förderband

 Wartungseinheit
Lichtschranken

Elektrische Versorgung mit Signalverarbeitung

– Hauptschalter an der linken Seite des Systems
– Verbindungsstecker zur rechten/linken Station
– Netzteil, Sicherungen
– 3 Not-Halt-Relais
– Fieldbus, Profibus
Speicherprogrammierbare Logiksteuerung XLC L25 mit mitgelieferter

SPS-Software
Das Werkstück wird von dem vorherigen Förderband an das Förderband dieser
Station übergeben. Es passiert eine Lichtschranke und wird in der Verstifteinheit
mit 2 Stiften versehen. Danach wird es über das Förderband weiter befördert, bis
das Werkstück mit dem Vakuumsauger des Portals in die Presse transportiert
wird. Das zweite Werkstück kommt von der vorherigen Station und wird ebenfalls
vom Portal in die Presse gegeben. Die Werkstücke werden durch einen
Pneumatikzylinder in der Presse miteinander verpresst. Der Vakuumsauger des
Portals übergibt das Werkstück für den Weitertransport auf das Förderband.
6

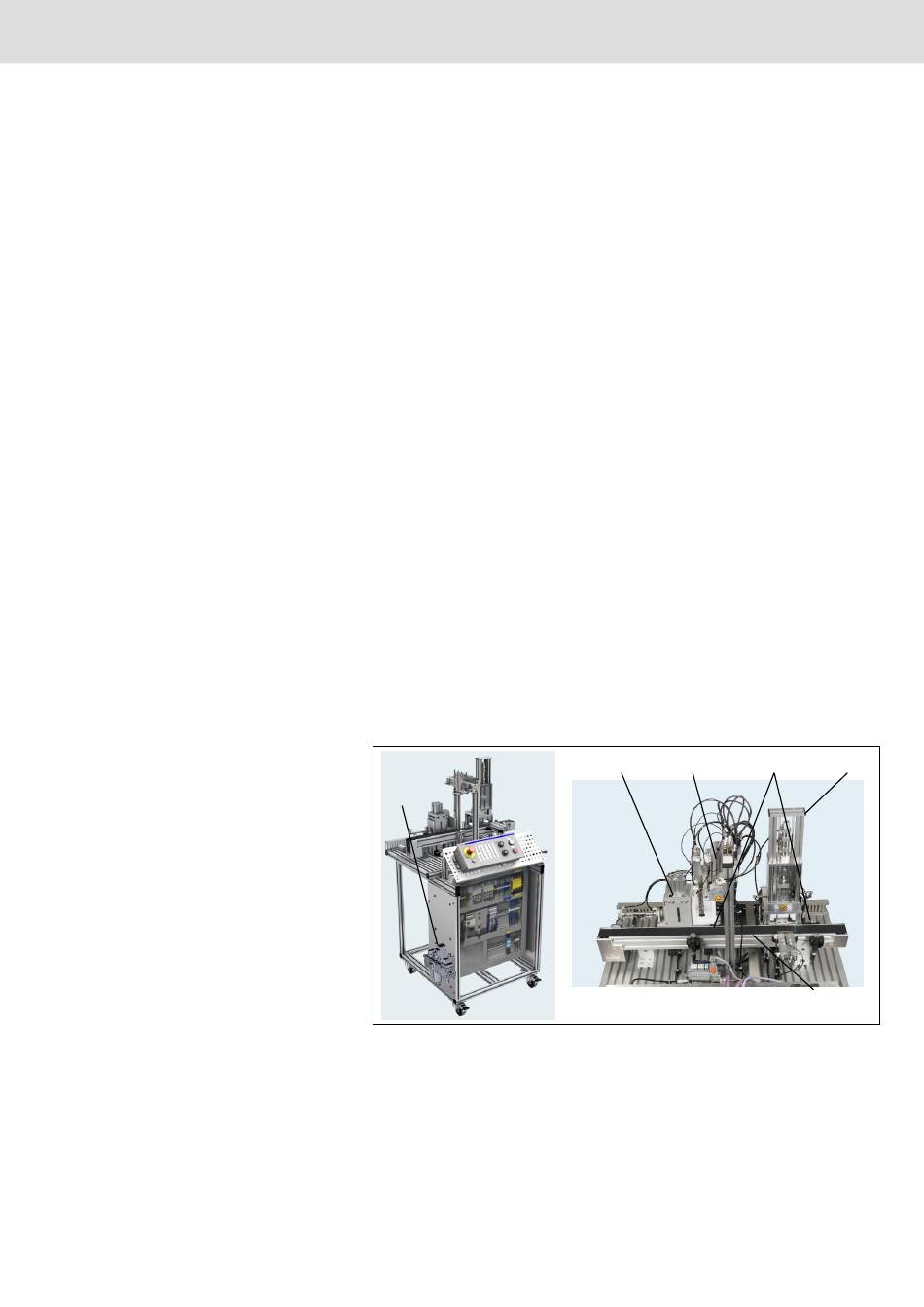

Abb. 9: Station Bearbeitung
1 Verstifteinheit
2 Förderband
3 Sensorik
Bosch Rexroth AG
Zu diesem Produkt
3
5 4
4 Portal
5 Presse
6 Wartungseinheit
23/70
1
2
