Hmi Kleinbedienpanel Vcp - Bosch Rexroth mMS 4.0 Betriebsanleitung

Trainingssystem mMS 4.0 | R901429161/08.15
1. HMI Bedienpanel
2. Befestigungssystem
3. Berührungsgeschützte 4mm
Laborbuchse
7.2.2

HMI Kleinbedienpanel VCP

Das HMI Kleinbedienpanel VCP 25 R961008358 ist eine optionale, zusätzliche
Möglichkeit der Visualisierung/Bedienung und kann separat bestellt werden.
1

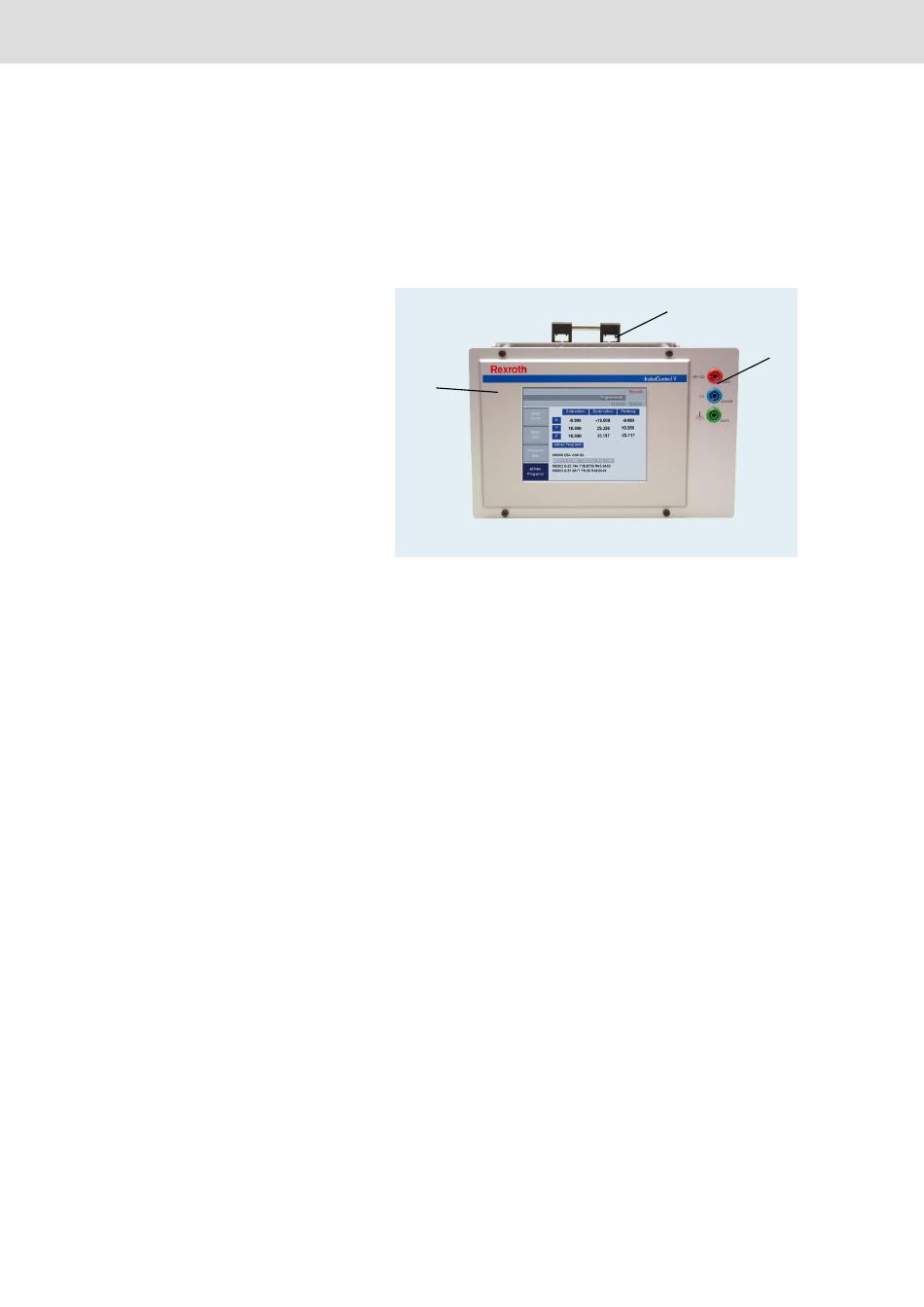

Abb. 32:
1 HMI Bedienpanel
2 Befestigungssystem Snap-In
3 Berührungsgeschützte 4mm
Laborstecker 24 V DC, 0 V,
Funktionserde
Zur Bedienung und Überwachung des Ablaufes an einer Station über einen
Touchscreen.
Befestigungssystem für Nutenplatten mit 8mm Nuten, Raster 25mm.
Snap-In
Berührungsgeschützte 4mm Laborbuchse für 24 V DC, 0 V und Funktionserde.
Bedienelemente am Trainingssystem – Kleinbedienpanel VCP
Bosch Rexroth AG 41/70
Bedien- und Anzeigeelemente
2
3
