Aufstellung, Installation und Inbetriebnahme
Gesamte Anlage (3 Stationen)
Für den Betrieb einer gesamten Anlage müssen folgende Punkte erfüllt sein:
Die Übergabestecker für Signale und Not-Halt Kreis müssen zu den jeweils

rechts und links stehenden Stationen verbunden sein.
Bei der ersten und letzten Station müssen die Abschlussstecker an den

Übergabesteckern für Signale und Not-Halt Kreis gesteckt sein, wie bei der
einzelnen Station.
Falls nicht, Abschlussstecker/-buchse auf Übergabemodul stecken.

Erst wenn die Abschlussstecker/-buchsen auf die Übergabestecker gesteckt

sind und die Stationen untereinander verbunden sind, ist der Not-Halt Kreis
der Anlage geschlossen.

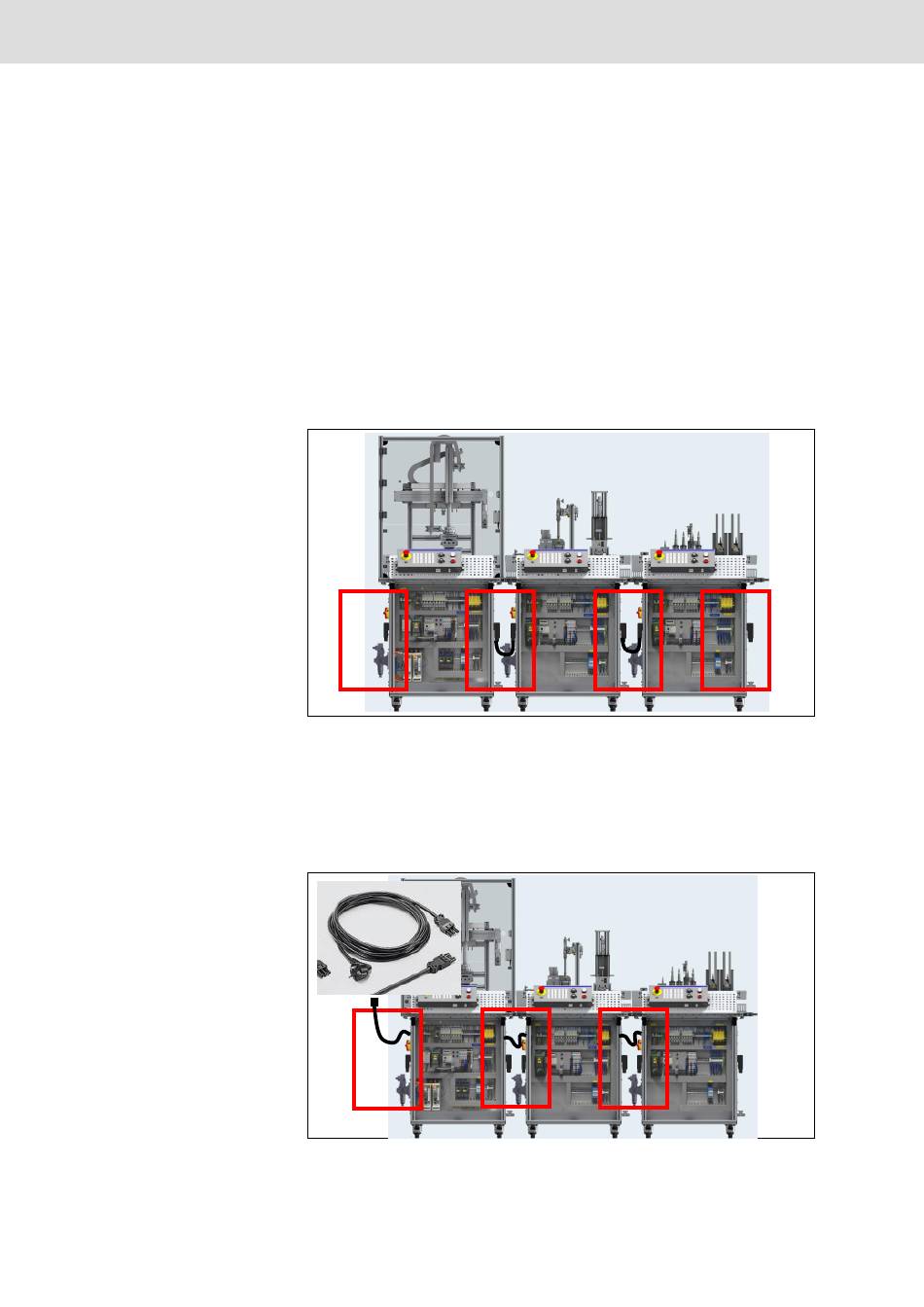

Abb. 39: Übergabe- und Abschlussstecker stecken
Die Stecker für die Stromversorgung müssen jeweils zur linken Station hin

angeschlossen werden.
Bei der Station ganz links muss das Anschlusskabel mit dem Stromkabel mit

Schuko Stecker verbunden werden und kann an 110 – 230 V AC
angeschlossen werden.
Abb. 40: Stromversorgung verbinden
