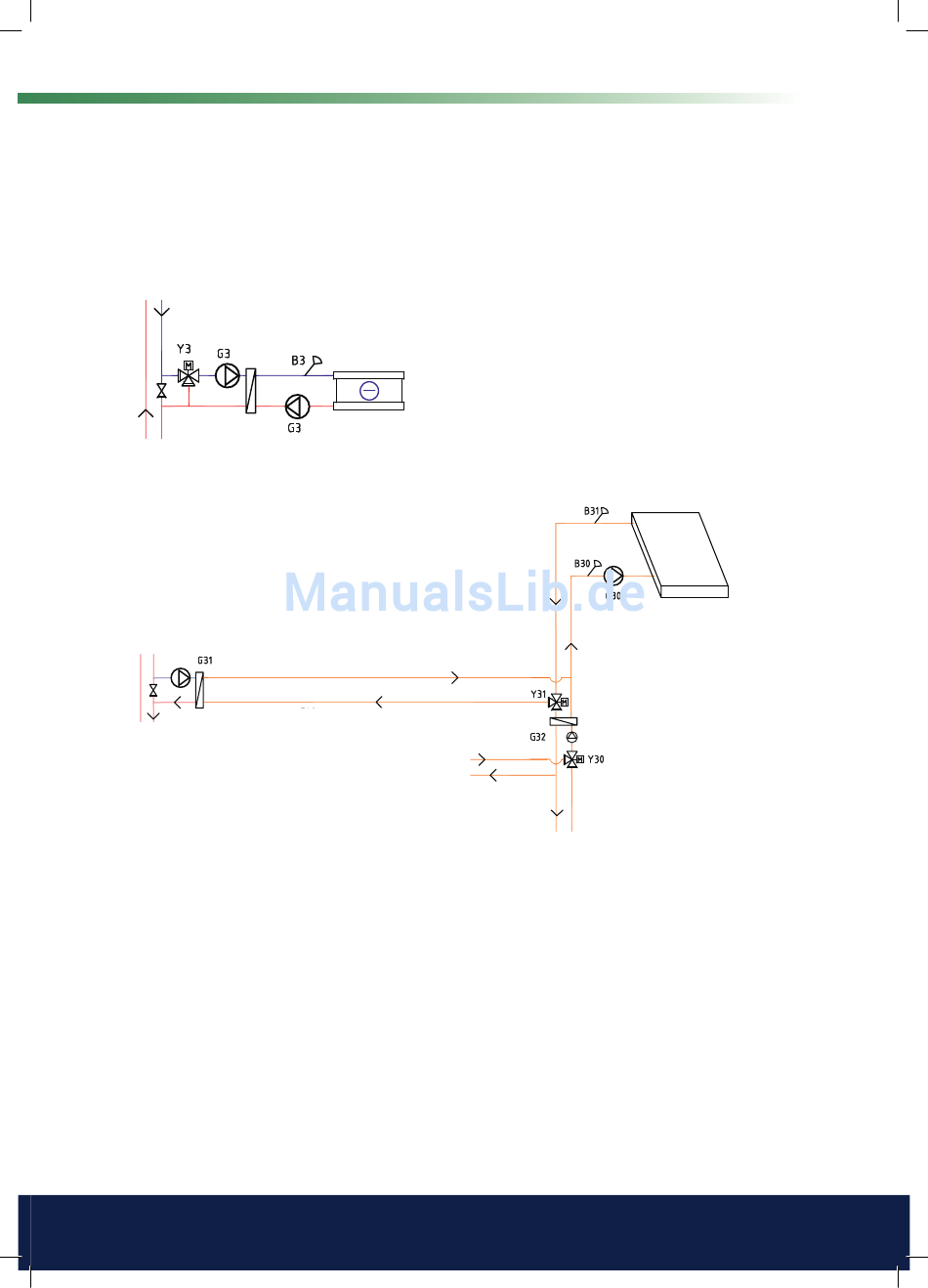

CTC EcoLogic Systeme 2 und 3 – Kühlung
Wenn eine Kühlfunktion definiert wurde, sollten Mischventil Y3, Ladepumpe
G3 und Fühler B3 für die Kühlanlage (nicht Heizkreis 3) verwendet werden.
Einzelheiten zum Anschluss sind den Einbau- und Wartungsanweisungen
der Kühlanlage zu entnehmen.
Gebläsekonvektor
9.2.6
CTC EcoLogic Systeme 2 und 3 – Solarenergie
Solarkollektoren
Von den Solarkollektoren wird die Wärme zum WW-Speicher/Pufferspeicher
oder bei Erdwärmesystemen zur Energierückführung in den Boden geleitet,
sobald der WW-Speicher voll ist.
Die drehzahlgeregelte Pumpe (G30) und die Fühler B31 und B30 werden
+
neben den Solarkollektoren angebracht.
Bei der Energierückführung in den Boden werden ein Umschaltventil (Y31),
ein Wärmetauscher und ein Rückschlagventil (G31) angeschlossen.
Das Umschaltventil (Y31) wird zusammen mit der drehzahlgeregelte Pumpe
(G32) und dem Wärmetauscher eingebaut, damit die Versorgung von WW-
Speicher und Pufferspeicher sichergestellt ist. Wärmetauscher und Pumpen
+
(G32) müssen nicht in den Solarheizkreis eingebaut werden, wenn eine
bereits eine Schleife zum angeschlossenen Warmwasser-/Pufferspeicher
besteht.
Wenn die Rückführfunktion genutzt wird, schaltet CTC EcoLogic auch die
Solepumpe in der Wärmepumpe (CTC EcoPart) zu. Die Ladepumpe zur
Rückführung in den Boden (G31) stellt sicher, dass der Durchsatz durch den
Wärmetauscher ausreicht.
