9.2

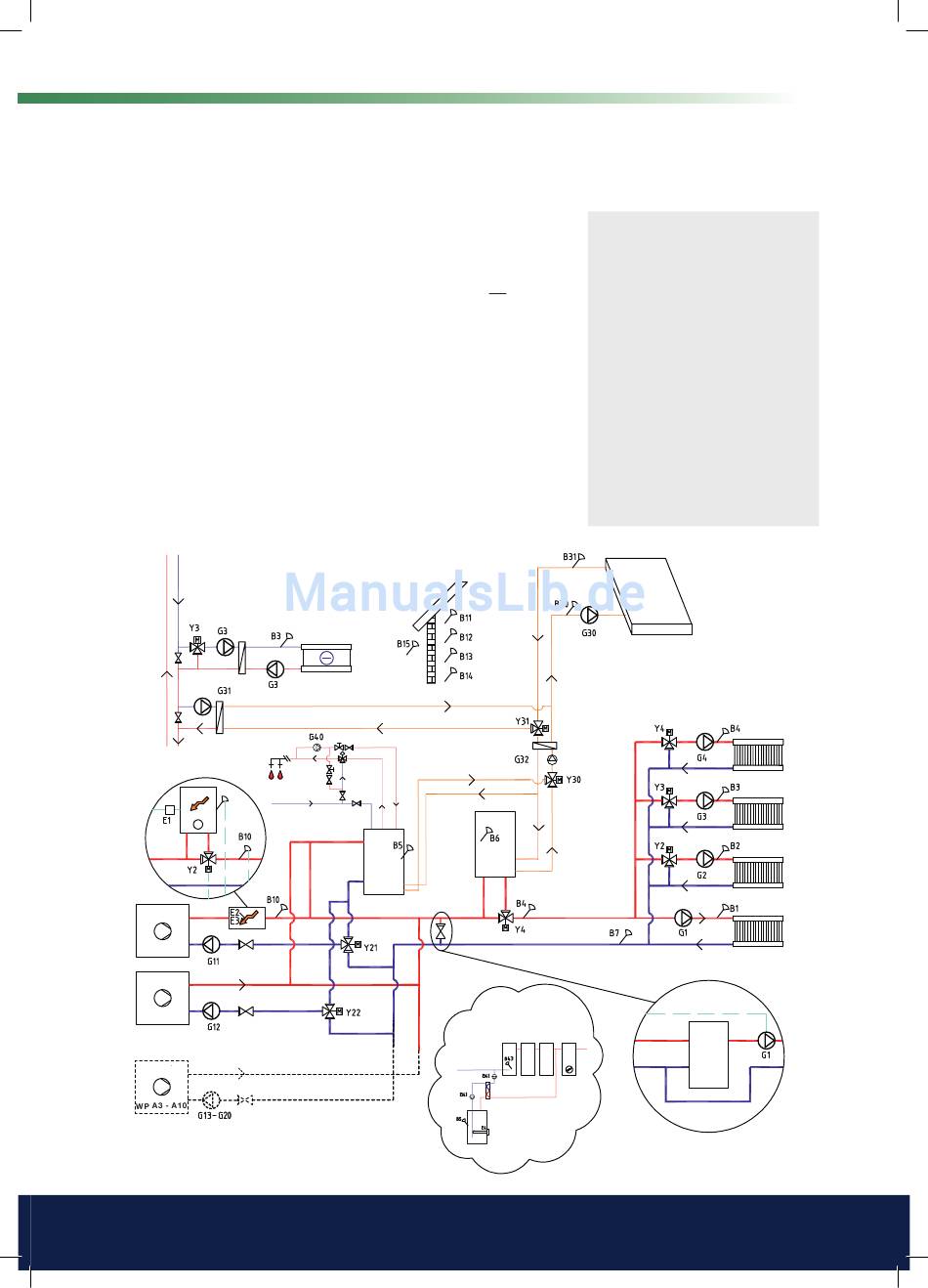

CTC EcoLogic Systeme 2 und 3*
Die Konfiguration der EcoLogic-Systeme 2 und 3 unterscheidet sich bei der
Anordnung der Zusatzwärmequelle.
EcoLogic-System 2
Beim EcoLogic-System 2 befindet sich die Zusatzwärmequelle
Warmwasseranlage, während sie beim EcoLogic-System 3 hinter der
Warmwasseranlage liegt.
Die Wärmepumpen A1 und A2 können über Umschaltventile angeschlossen
werden, die den Durchsatz so regeln, dass entweder die Warmwasseranlage
oder der Heizkreis versorgt wird. Sind mehrere Wärmepumpen vorhanden,
sollten diese direkt an den Heizkreis angeschlossen werden.
Beim Anschluss des Pufferspeichers dient das Mischventil (Y4) zur
Verbindung des Speichers mit dem System (nicht Heizkreis 4).
Solarenergie kann über Umschaltventile entweder zum Warmwasserspeicher
oder zum Pufferspeicher geleitet werden. Sie kann auch zur
Energierückführung in den Boden genutzt werden.
Eine Kühlung lässt sich problemlos an die Erdwärmeheizanlage anschließen.
Solekreislauf
Zusätzliche Wärmequelle
Heizsystem
WP A1
WP A2
+
Kühlung
Gebläsekonvektor
WW-
Speicher
Für den Installateur
*
Die Baureihe CTC Eco-
Logic mit den Systemen
2 und 3 umfasst nicht die
nachstehenden Neben-
vor
der
systeme und deren Pum-
pen, Ventile und Fühler:
- Wärmepumpen 3 bis 10
- Heizkreise 3 und 4
- Kühlanlage
- Rückführung Erwärme
- Solarenergie
- Warmwasserumlauf
(WW-ZIRK.)
- externer Warmwasser-
speicher
- Pufferspeicher
Solarkollektoren
Pufferspeicher
CTC EcoLogic Pro/Family
Heizkreis 4
Heizkreis 3
Heizkreis 2
Heizkreis 1
93
