Für den Installateur
9.2.4
CTC EcoLogic Systeme 2 und 3 – Zusatzwärme
Beim EcoLogic-System 2 befindet sich die Zusatzwärmequelle (E1, E2 oder
E3) vor der Warmwasserspeicher, während sie beim EcoLogic-System 3
hinter der Warmwasseranlage liegt. Zusätzliche Wärmequellen (E4) können
dann stattdessen direkt an den WW-Speicher angeschlossen werden.
Wenn eine zusätzliche Wärmequelle (E1) angeschlossen ist, dient das
Mischventil (Y2) als Verbindung dieser Zusatzwärmequelle zum System (nicht
Heizkreis 2).
Ist ein Pufferspeicher vorhanden, dient das Mischventil (Y4) zur Verbindung
des Speichers mit dem System (nicht Heizkreis 4). Fühler B5 sollte im
Speichertank installiert werden.
Fühler B10sollte zur Messung der Temperatur von der Zusatzwärmequelle
angeschlossen werden.

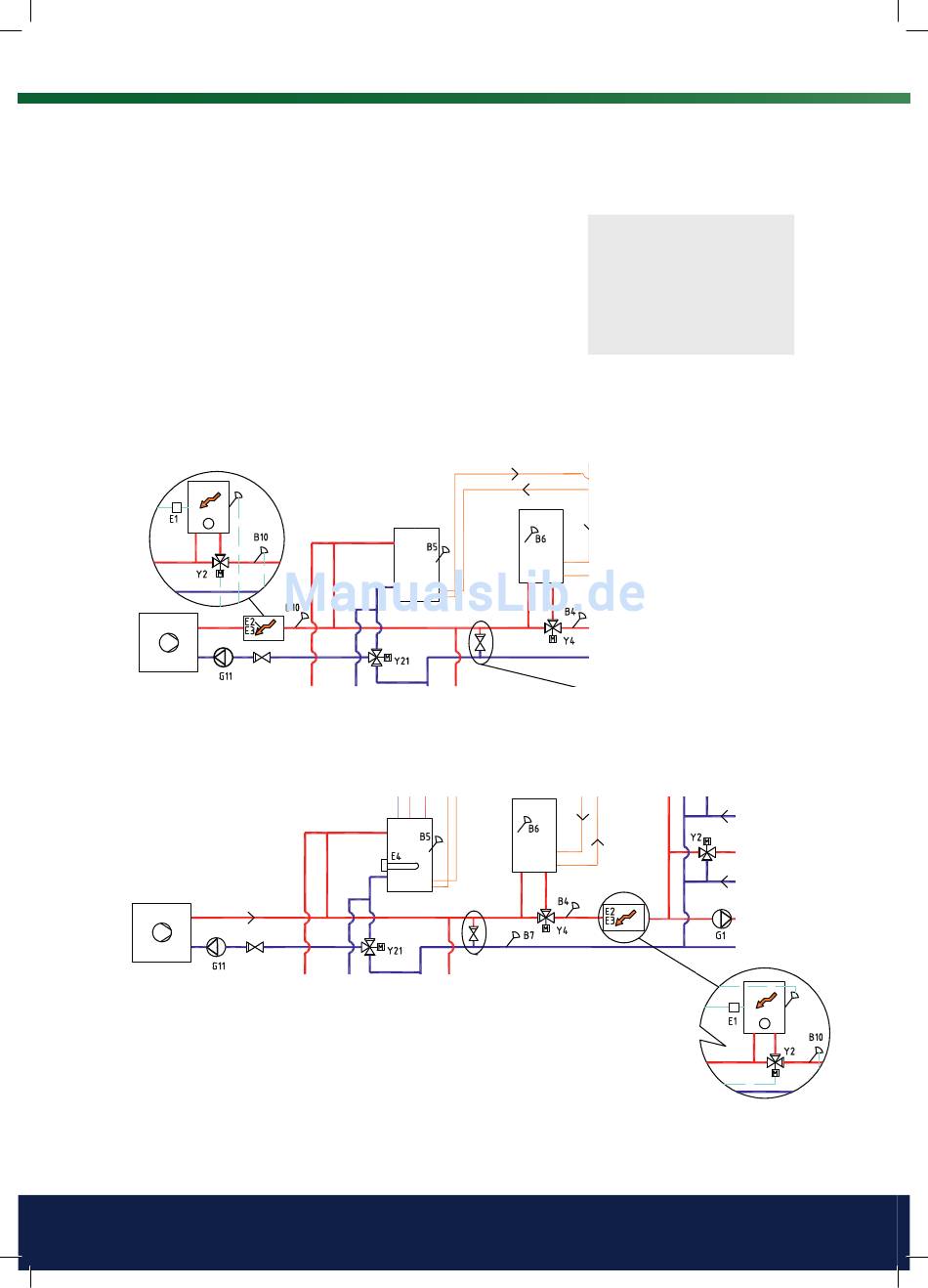

System 2
Zusätzliche Wärmequelle
WP A1
+
System 3
WP A1
+ +
98
CTC EcoLogic Pro/Family
WW-
Speicher
Pufferspeicher
WW-
Speicher
!
Wird Ladepumpe
G11 für den Durch-
lauferhitzer einge-
setzt, muss das
Steuersignal vom
CTC EcoLogic auf-
genommen werden.
Zusätzliche Wärmequelle
