CTC EcoLogic Systeme 2 und 3 – Warmwasser
Im EcoLogic-System 3 kann der WW-Speicher mit einer Heizpatrone (E4)
ausgestattet werden, wenn eine zusätzliche Wärmequelle (E1, E2 oder E3) hinter
dem WW-Speicher vorhanden ist. Fühler B5 sollte im Warmwasserspeicher
installiert werden.
Der Umlauf des Warmwassers (WW) erfolgt über die Pumpe (G40). Frisches
Warmwasser vom WW-Speicher wird über das Mischventil eingebracht. Das
abgekühlte Wasser wird in den Speicher geleitet, bevor es erneut erwärmt wird.
Die Rückschlagventile stellen sicher, dass die Zirkulation wie vorgesehen abläuft.

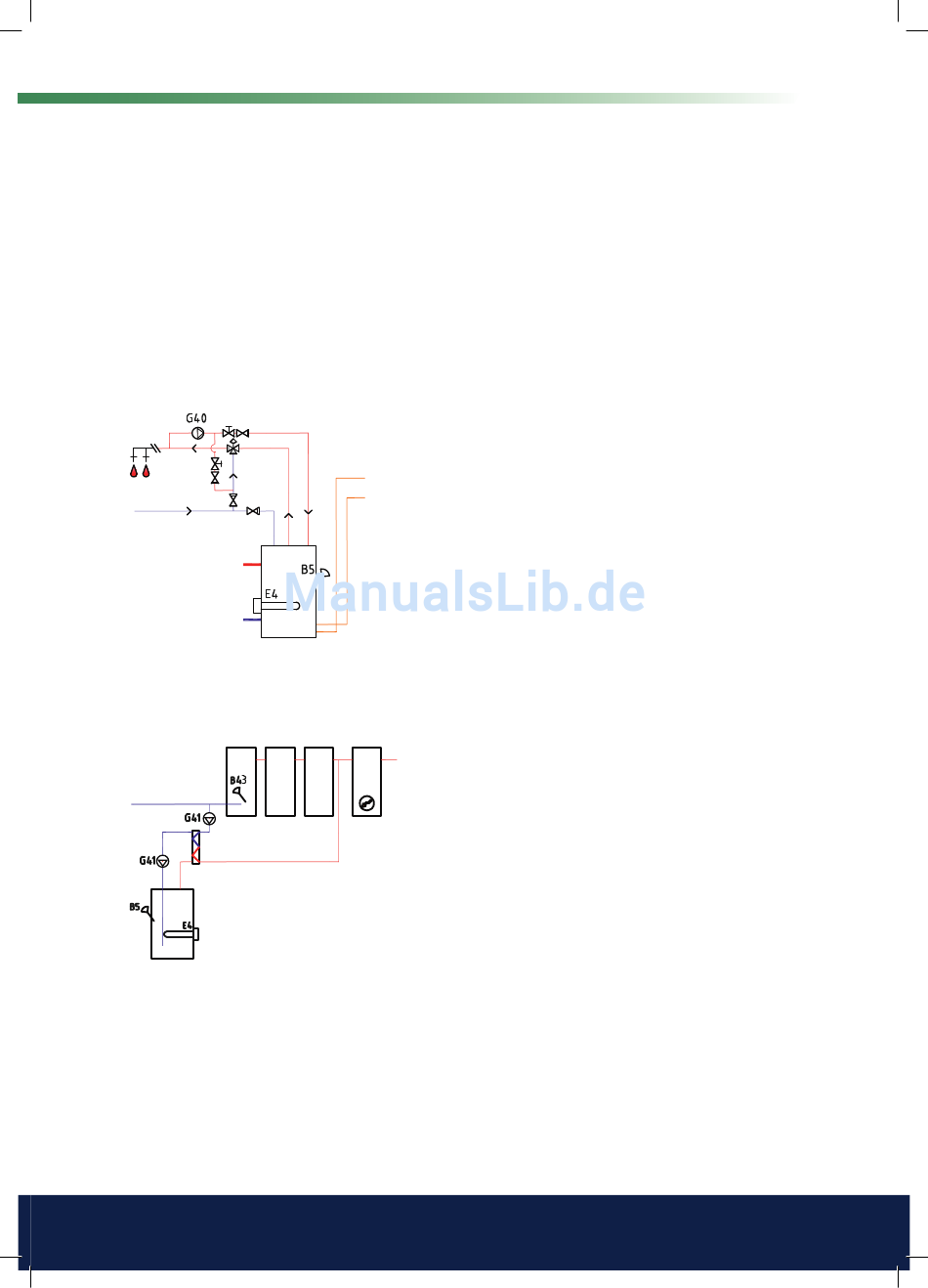

Option A
Warmwasser
WW-
Speicher
Option B
Externer WW-Speicher
WW-Speicher
Mit Regelventilen kann man den gewünschten Durchsatz des Kreislaufs
einstellen.
Option B veranschaulicht die Möglichkeit zum Einbau von WW-Speichers,
die dann über einen Wärmetauscher an den in der Abb. unteren WW-
Speicher angeschlossen werden. Für diese Lösung werden ein Fühler (B43)
im externen Pufferspeicher sowie Umwälzpumpen (G41) vor und hinter dem
Wärmetauscher benötigt.
