11. Elektrische Installation
Die Installation und die Einstellung der Schalter von CTC EcoLogic muss von
einem autorisierten Elektriker durchgeführt werden. Die Verkabelung muss
gemäß den jeweils vor Ort geltenden Anforderungen vorgenommen werden.
Sicherheitsschalter
Vor der Anlage sollte ein zweipoliger Sicherheitstrennschalter (Kategorie III)
vorgesehen werden, der die Trennung von allen Stromquellen sicherstellt.
11.1
Hochspannung
Versorgung
230 V 1N~
Max. Sicherungsgröße (Gruppensicherung) 10 A.
Anschluss an Klemmenblock mit der Kennzeichnung L1, N, PE
11.1.1
Mischventile (Y1, Y2, Y3, Y4)
230 V 1 N~
1,5 m Kabel 1,5 mm², neutral, öffnen, schließen
Die Mischventilmotoren werden an die Platine/Reihenklemme
angeschlossen.
(Y1) Mischventil 1
Öffnen:
Schließen:
Null:
(Y2) Mischer 2
Öffnen:
Schließen:
Null:
(Y3) Mischventil 3, Erweiterungsplatine X6*
Öffnen:
Schließen:
Null:
(Y4) Mischventil 4, Erweiterungsplatine X7*
Öffnen:
Schließen:
Null:
Überprüfen, ob die Anschlusskabel zu den Mischermotoren richtig
angeschlossen sind. Dazu ist der Motor im Menü „Fachmann/Service/
Funktionstest" des Steuersystems zu testen.
11.2
Kommunikation zwischen
EcoLogic und EcoAir/EcoPart

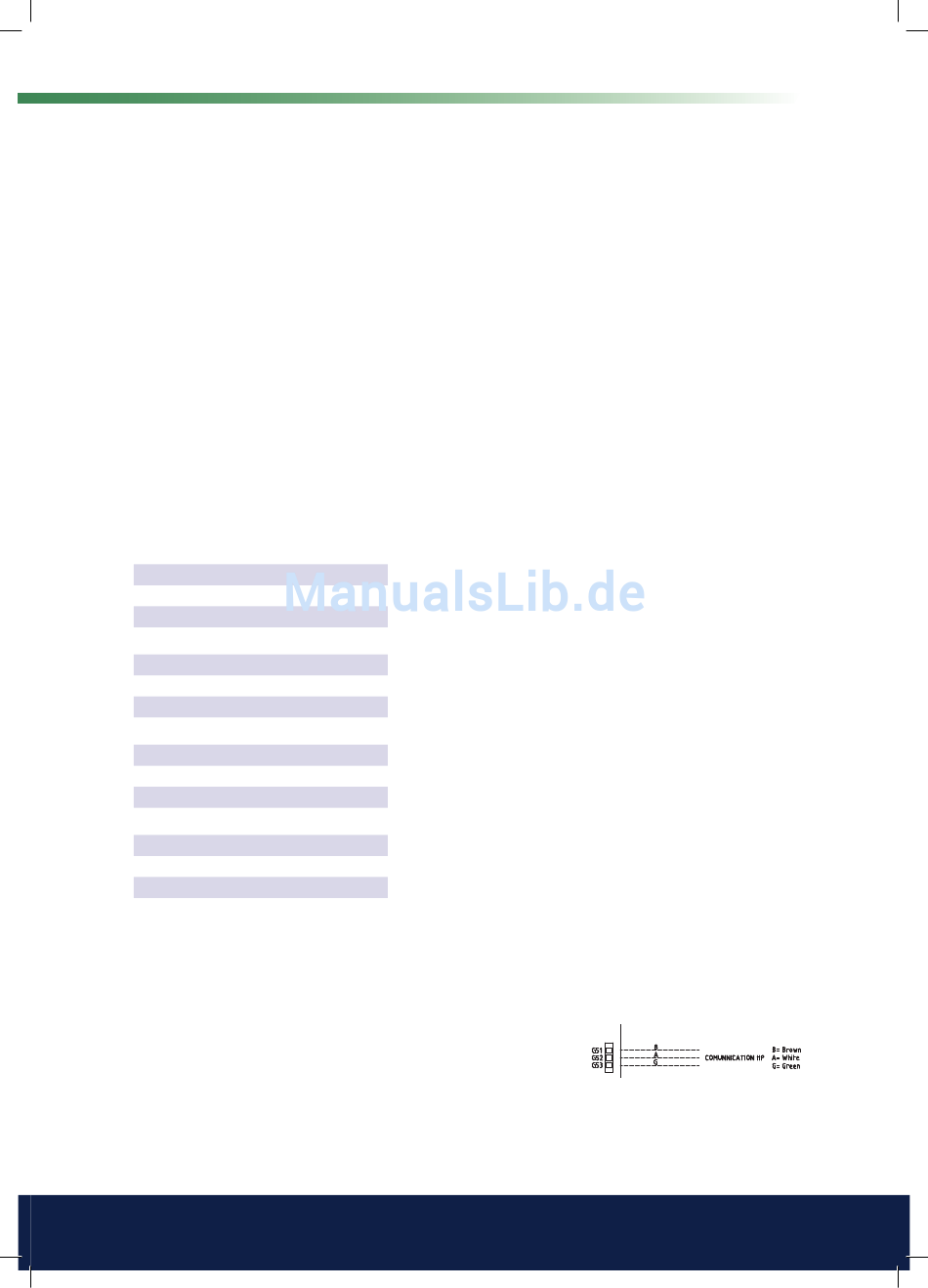

Als Kommunikationskabel wird ein Kabel vom Typ LiYCY (TP) verwendet, ein
4-adriges geschirmtes Kabel mit paarweiser Verdrillung der datenführenden
Adern. Dieses sollte zwischen die CTC EcoLogic-Klemmenblöcke G51
(braun), G52 (weiß) und G53 (grün) und Wärmepumpe A1 installiert werden,
von der aus die anderen Wärmepumpen geregelt werden können.
Spannung für Wärmepumpen
Die Wärmepumpen werden separat mit Strom versorgt, nicht von der CTC
EcoLogic.
Pol A27
Pol A28
Pol A29
Pol A15
Pol A16
Pol A17
Pol 12
Pol 13
Pol 14
Pol 18
Pol 19
Pol 20
Für den Installateur
* bezieht sich ausschließlich auf
CTC EcoLogic PRO
CTC EcoLogic Pro/Family
