CTC EcoLogic Systeme 4 und 5*

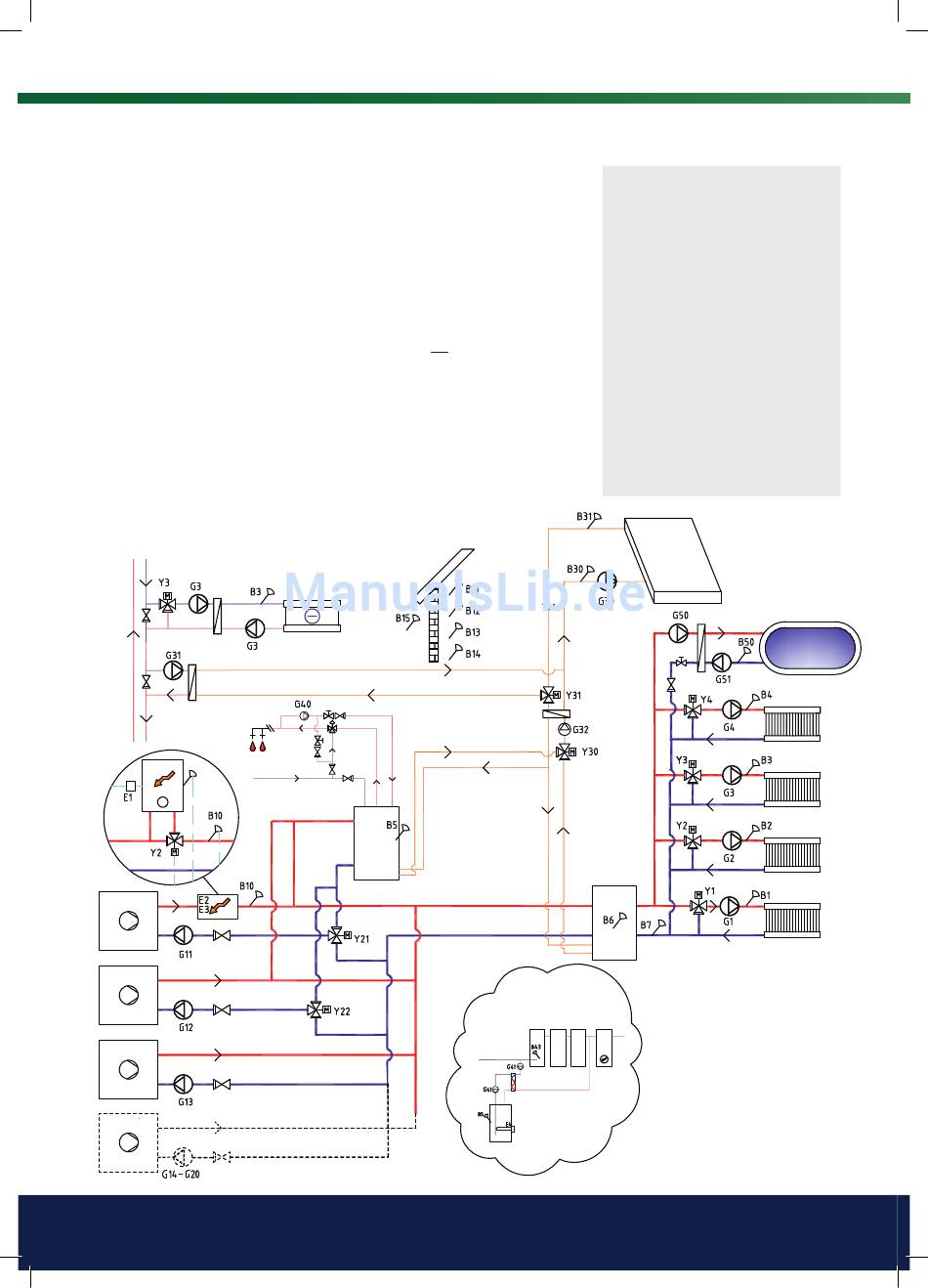

Die Konfiguration der EcoLogic-Systeme 4 und 5 unterscheidet sich bei der
Anordnung der Zusatzwärmequelle.
EcoLogic-System 4
System 4 umfasst auch eine Poolheizung.
Die gesamte Heizleistung der Wärmepumpen und Zusatzwärmequellen gelangt
zum Heizkreis über den Pufferspeicher, der gegenüber dem Heizkreis eine
konstante Temperatur beibehält.
Beim System 4 befindet sich die Zusatzwärmequelle
während sie beim EcoLogic-System 5
Die Wärmepumpen A1 und A2 können über Umschaltventile angeschlossen
werden, die den Durchsatz so regeln, dass entweder die Warmwasseranlage
oder der Heizkreis versorgt wird. Die anderen Wärmepumpen sind an den
Heizkreis angeschlossen.
Solarenergie kann über Umschaltventile entweder zum Warmwasserspeicher
oder zu einem Pufferspeicher oder bei Erdwärmesystemen zur
Energierückführung in den Boden geleitet werden. Eine Kühlung lässt sich
problemlos an die Erdwärmeheizanlage anschließen.
Solekreislauf
Zusätzliche Wärmequelle
WP A1
WP A2
WP A3
+
WP A4 bis A10
100
CTC EcoLogic Pro/Family
vor
der Warmwasseranlage,
hinter
der Warmwasseranlage liegt.
Kühlung
Gebläsekonvektor
WW
Alt. A
WW-Speicher
*
Die Baureihe CTC EcoLo-
gic mit den Systemen 4
und 5 versteht sich ohne
die nachstehenden Ne-
bensysteme und deren
Pumpen, Ventile und
Fühler:
- Wärmepumpen 3 bis 10
- Heizkreise 3 und 4
- Kühlanlage
- Rückführung Erwärme
- Solarenergie
- Warmwasserumlauf
(WW-ZIRK.)
- externer Warmwasser-
speicher
-Pool
Solarkollektoren
Pufferspeicher
WW OPT B
Pool
Heizkreis 4
Heizkreis 3
Heizkreis 2
Heizkreis 1
