CTC EcoLogic Systeme 4 und 5 –
Zusatzwärme

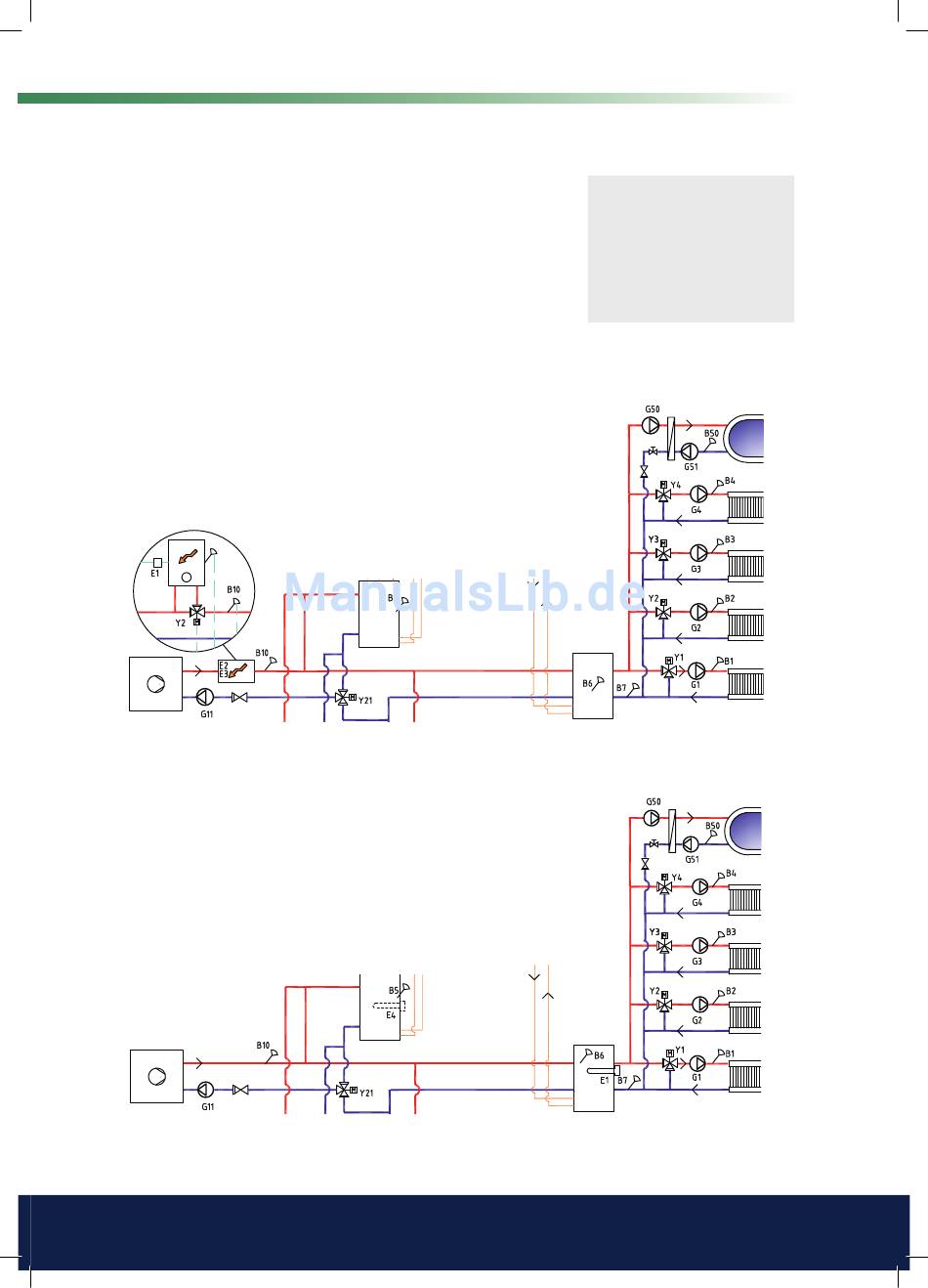

Beim EcoLogic-System 4 wird die zusätzliche Wärmequelle (E1, E2 oder E3)
gemäß Abbildung vor der Warmwasseranlage angeschlossen. Wenn eine
zusätzliche Wärmequelle (E1) angeschlossen ist, dient das Mischventil (Y2)
als Verbindung dieser Zusatzwärmequelle zum System (nicht Heizkreis 2).
Fühler B10 sollte zur Messung der Temperatur von der Zusatzwärmequelle
angeschlossen werden.
Beim EcoLogic-System 5 wird die Zusatzwärmequelle (E1) mit dem
Pufferspeicher verbunden. Der WW-Speicher kann dann mit einer
Zusatzwärmequelle (E4) ausgestattet werden.
System 4
Zusätzliche Wärmequelle
WP A1
System 5
+
WP A1
+
WW-Speicher
WW-Speicher
Für den Installateur
!
Wird Ladepumpe
G11 für den Durch-
lauferhitzer einge-
setzt, muss das
Steuersignal vom
CTC EcoLogic auf-
genommen werden.
Pufferspeicher
Pufferspeicher
CTC EcoLogic Pro/Family
