CTC EcoLogic System 6 – Warmwasser

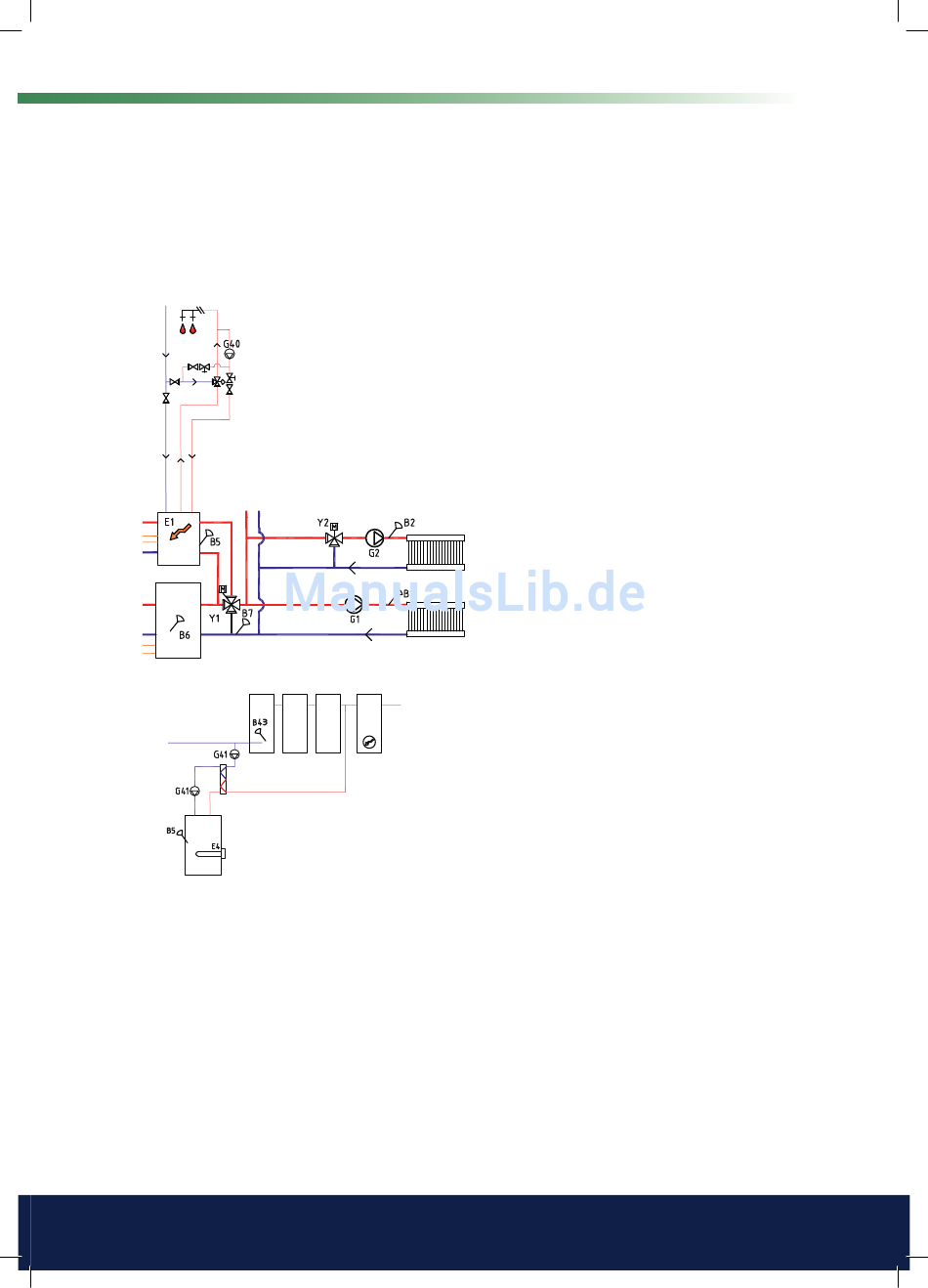

WW-Speicher und Zusatzwärmequelle E1 sind mit einem bivalenten
4-Wege-Mischventil (Y1) verbunden.
Fühler B5 sollte im Warmwasserspeicher installiert werden.
Alternative A
WW-
Speicher
Pufferspeicher
Alternative B
Externer WW-Speicher
WW-Speicher
Der Umlauf des Warmwassers (WW) erfolgt über die Pumpe (G40). Frisches
Warmwasser vom WW-Speicher wird über das Mischventil eingebracht. Das
abgekühlte Wasser wird in den Speicher geleitet, bevor es erneut erwärmt
wird. Die Rückschlagventile stellen sicher, dass die Zirkulation wie vorgesehen
abläuft. Mit Regelventilen kann man den gewünschten Durchsatz des Kreislaufs
einstellen.
Option B veranschaulicht die Möglichkeit zum Einbau von WW-Speichers, die
dann über einen Wärmetauscher an den in der Abb. unteren WW-Speicher
angeschlossen werden. Für diese Lösung werden ein Fühler (B43) im externen
Pufferspeicher sowie Umwälzpumpen (G41) vor und hinter dem Wärmetauscher
benötigt.
Für den Installateur
