Für den Installateur
9.4

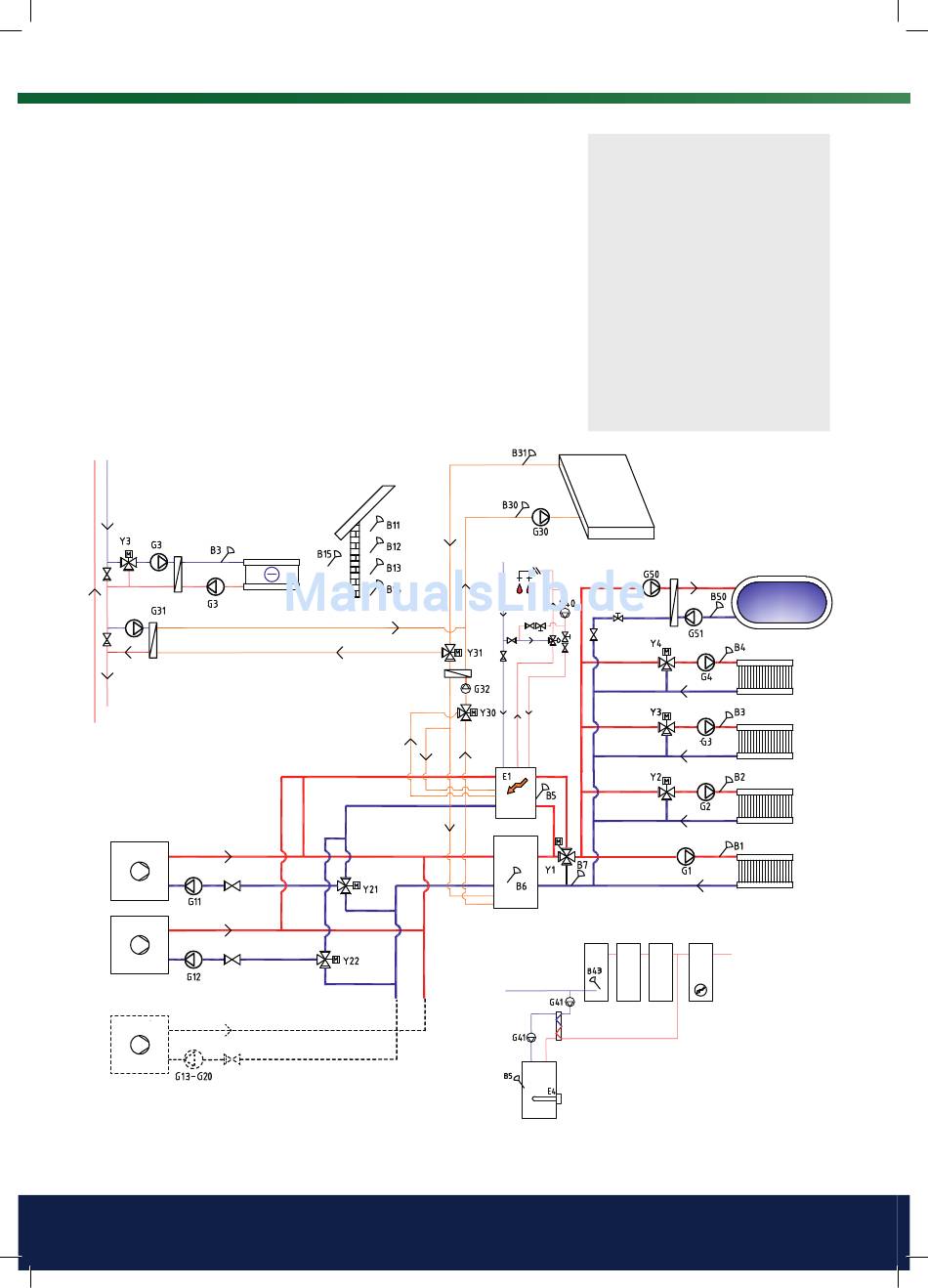

CTC EcoLogic-System 6*
System 6 umfasst auch eine Poolheizung.
Die Zusatzwärmequelle kann mit Wärme aus dem Pufferspeicher vermischt
und über ein bivalentes Mischventil (Y1) an den Heizkreis ausgegeben
werden.
Die Wärmepumpen A1 und A2 können über Umschaltventile angeschlossen
werden, die den Durchsatz so regeln, dass entweder die Warmwasseranlage
oder der Heizkreis versorgt wird. Die anderen Wärmepumpen sind an den
Heizkreis angeschlossen.
Solarenergie kann über Umschaltventile entweder zum Warmwasserspeicher
oder zu einem Pufferspeicher oder bei Erdwärmesystemen zur
Energierückführung in den Boden geleitet werden.
Eine Kühlung lässt sich problemlos an die Erdwärmeheizanlage anschließen.
Solekreislauf
Kühlung
Gebläsekonvektor
WP A1
WP A2
+
WP A3-A10
108
CTC EcoLogic Pro/Family
*
Die Baureihe CTC EcoLo-
gic System 6 versteht sich
ohne die nachstehenden
Nebensysteme und de-
ren Pumpen, Ventile und
Fühler:
- Wärmepumpen 3 bis 10
- Heizkreise 3 und 4
- Kühlanlage
- Rückführung Erwärme
- Solarenergie
- Warmwasserumlauf (WW-
ZIRK.)
- externer Warmwasser-
speicher
-Pool
Solarkollektoren
WW-
Speicher
Pufferspeicher
Pool
Heizkreis 4
Heizkreis 3
Heizkreis 2
Heizkreis 1
