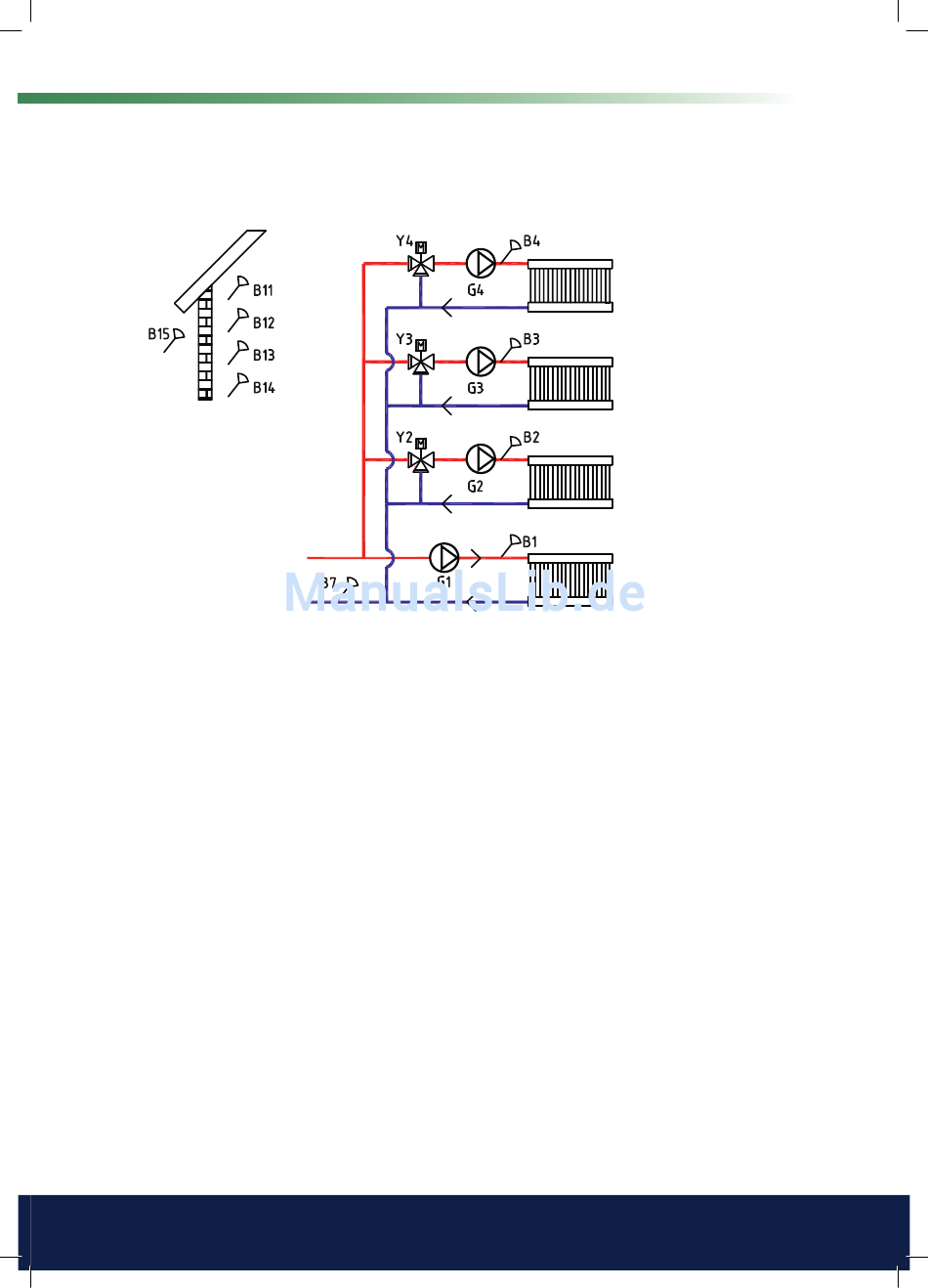

CTC EcoLogic Systeme 2 und 3 – Heizkreis
CTC EcoLogic kann an vier verschiedene Heizkreise angeschlossen werden,
die jeweils mit separaten Raumfühler ausgestattet sind. Die Heizkreise 2,
3 und 4 werden über Mischventile (Y2, Y3 und Y4) angeschlossen. Wenn
eine zusätzliche Wärmequelle (E1) definiert ist, sollte das Mischventil (Y2)
als Verbindung dieser Zusatzwärmequelle zum System (nicht Heizkreis 2)
verwendet werden.
Der Außenfühler (B15) muss an der Hausaußenwand befestigt und
vor direkter Sonneneinstrahlung geschützt werden. Er wird mit einem
zweipoligen Kabel (min. 0,5 mm²) angeschlossen.
Die Raumfühler (B11 bis B14) sind in einem offenen Raum an einer Stelle des
Hauses anzubringen, wo mit einer repräsentativen Temperatur zu rechnen
ist. Sie werden mit einem dreiadrigen Kabel (min. 0,5 mm²) angeschlossen.
Die Vorlauffühler (B1 bis B4) sind im Vorlauf des jeweiligen Heizkreises
anzubringen.
Der Fühler (B7) wird im Rücklauf des Heizkreises eingesetzt.
