Allgemeine Informationen
1.2
Die CTC EcoLogic kann über Raumfühler bis zu vier Heizkreise regeln, z. B. zwei
Heizkreise und zwei Fußbodenheizkreise.
Die erforderliche Neigung der Heizkurve und ihr Korrekturwert werden eingestellt,
wenn nur mit Außenfühlern gearbeitet wird. Dieser Wert unterscheidet sich von
Haus zu Haus und sollte an den jeweiligen Bedarf angepasst werden.
Ein richtig platzierter Raumsensor sorgt für mehr Komfort und größere
Einsparungen beim Verbrauch von Heizenergie. Der Raumsensor erfasst die
aktuelle Raumtemperatur und regelt die Wärmezufuhr, z. B. wenn es draußen
windig ist und das Haus an Wärme verliert, was der Außensensor nicht erkennen
kann. Bei Sonneneinstrahlung oder in anderen Fällen, wenn sich im Haus
Wärme aufbaut, kann der Raumfühler auch die Wärmezufuhr drosseln und
so Energie sparen. Eine weitere Möglichkeit zur Energieeinsparung bietet die
Nachtabsenkung, welche die Innentemperatur zu bestimmten Zeitpunkten oder
über gewisse Zeiträume hinweg senkt, etwa nachts oder wenn Sie im Urlaub sind.
Grad-Minuten, EcoLogic-Systeme 1 bis 3
Bei den EcoLogic-Systemen 1, 2 und 3 (siehe schematische Darstellungen der
EcoLogic-Systeme 1 bis 6 im Kapitel „Rohrinstallation") wird die Temperatur in der
+
Heizungsanlage einmal pro Minute durch das Steuersystem gemessen. Sobald
ein bestimmter kumulativer Wärmeverlust (gemessen in Grad-Minuten) festgestellt
wird, läuft die Wärmepumpe an, um diesen Verlust auszugleichen.
„Grad-Minuten" bezieht sich auf das Ergebnis des kumulativen Wärmeverlustes in
Grad Celsius (°C) und den entsprechenden Messzeitraum in Minuten. So können
z. B. 60 Grad-Minuten entstehen, wenn ein Gesamtwärmeverlust von einem Grad
im Verlauf einer Stunde auftritt oder ein kumulativer Wärmeverlust von drei Grad
innerhalb von 20 Minuten gemessen wird.
Die erste Wärmepumpe läuft an, sobald der Wärmeverlust 60 Grad-Minuten
(Werkseinstellung) erreicht. Sie wird abgeschaltet, sobald das System den Verlust
ausgeglichen hat (bei 0 Grad-Minuten). Wenn bei zunehmendem Wärmeverlust
mehrere Wärmepumpen gleichzeitig angeschlossen sind, springt die Wärmepumpe
A2 an, sobald ein Verlust von 90 Grad-Minuten vorliegt (der werksseitig eingestellte
Unterschied zwischen den Wärmepumpen liegt bei 30 Grad-Minuten). Wird
zusätzliche Wärme benötigt, wird diese zugeführt, sobald ein Wärmeverlust von
500 Grad-Minuten vorliegt. Die Abschaltung erfolgt dann wieder bei 400 Grad-
Minuten (beide Werte sind werksseitig vorgegeben).
10
CTC EcoLogic Pro/Family

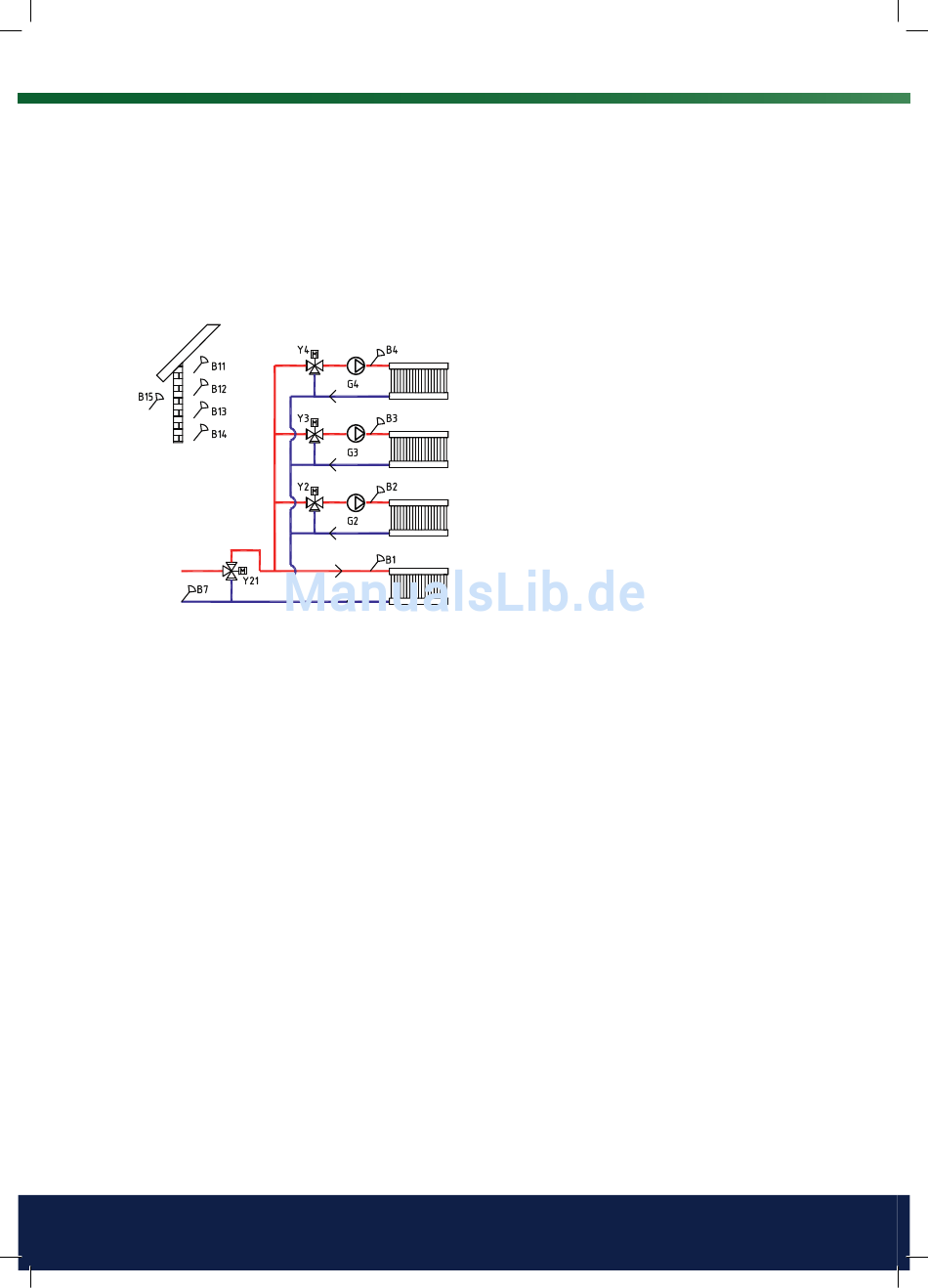

HK
Heizkreis 4
Hk 3
Heizkreis 2
Heizkreis 1
* bezieht sich ausschließlich auf CTC
EcoLogic PRO Mit der Baureihe CTC
EcoLogic können bis zu zwei Heizkreise
geregelt werden.
