9.3.3
Im EcoLogic-System 5 kann der WW-Speicher mit einer Heizpatrone (E4)
ausgestattet werden, weil keine zusätzliche Wärmequelle (E1, E2 oder E3)
vor dem WW-Speicher (wie beim EcoLogic-System 4) vorhanden ist. Fühler
B5 sollte im Warmwasserspeicher installiert werden.
Der Umlauf des Warmwassers (WW) erfolgt über die Pumpe (G40). Frisches
Warmwasser vom WW-Speicher wird über das Mischventil eingebracht.
Das abgekühlte Wasser wird in den Speicher geleitet, bevor es erneut
erwärmt wird. Die Rückschlagventile stellen sicher, dass die Zirkulation
wie vorgesehen abläuft. Mit Regelventilen kann man den gewünschten
Durchsatz des Kreislaufs einstellen.

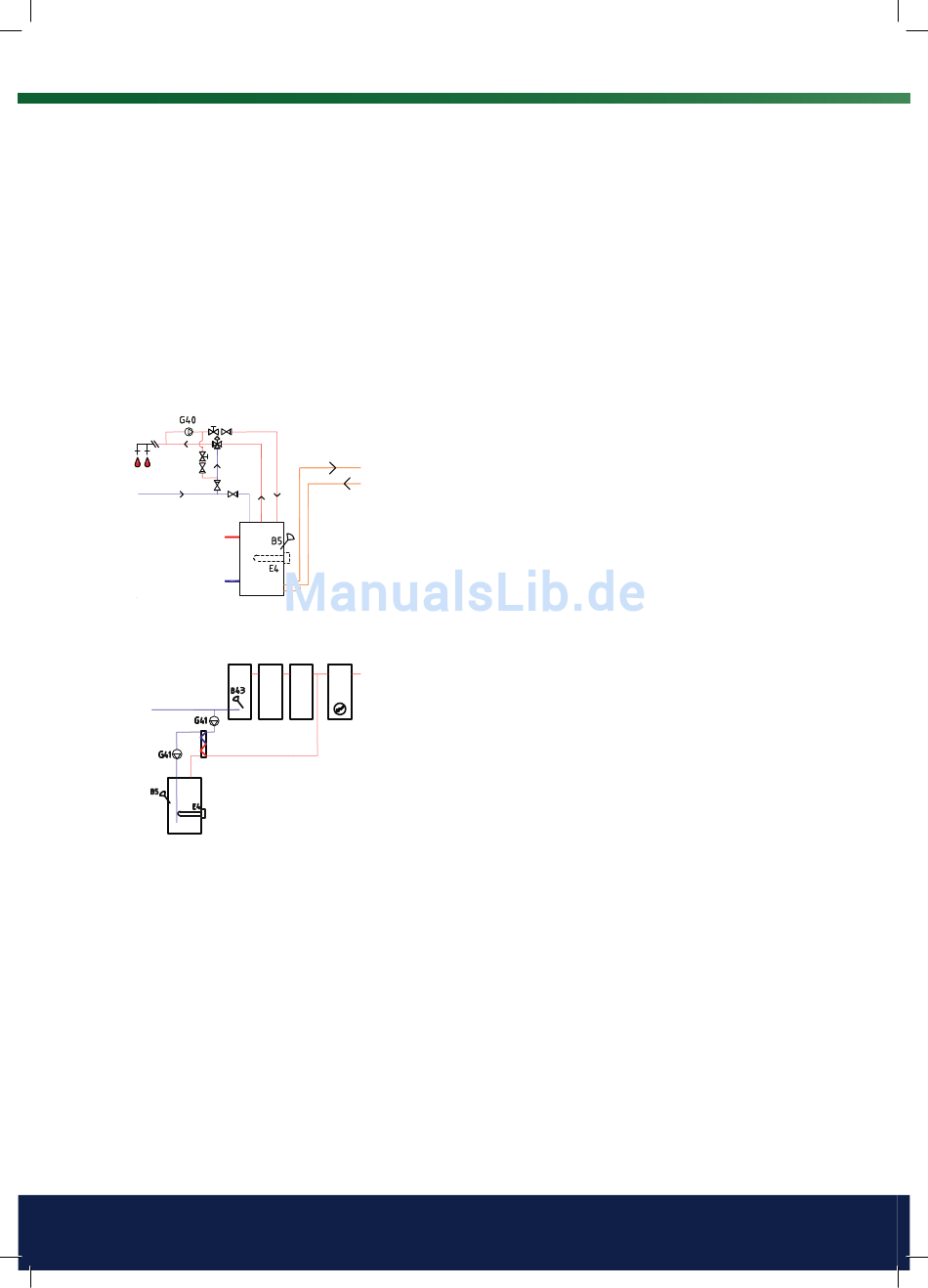

Alternative A
Alternative B
+
WW-Speicher
Option B veranschaulicht die Möglichkeit zum Einbau von WW-Speichers, die
dann über einen Wärmetauscher an den in der Abb. unteren WW-Speicher
angeschlossen werden. Für diese Lösung werden ein Fühler (B43) im externen
Pufferspeicher sowie Umwälzpumpen (G41) vor und hinter dem Wärmetauscher
benötigt.
104
CTC EcoLogic Pro/Family
EcoLogic Systeme 4 und 5 – Warmwasser
WW-
Speicher
Externer WW-Speicher
