Für den Installateur

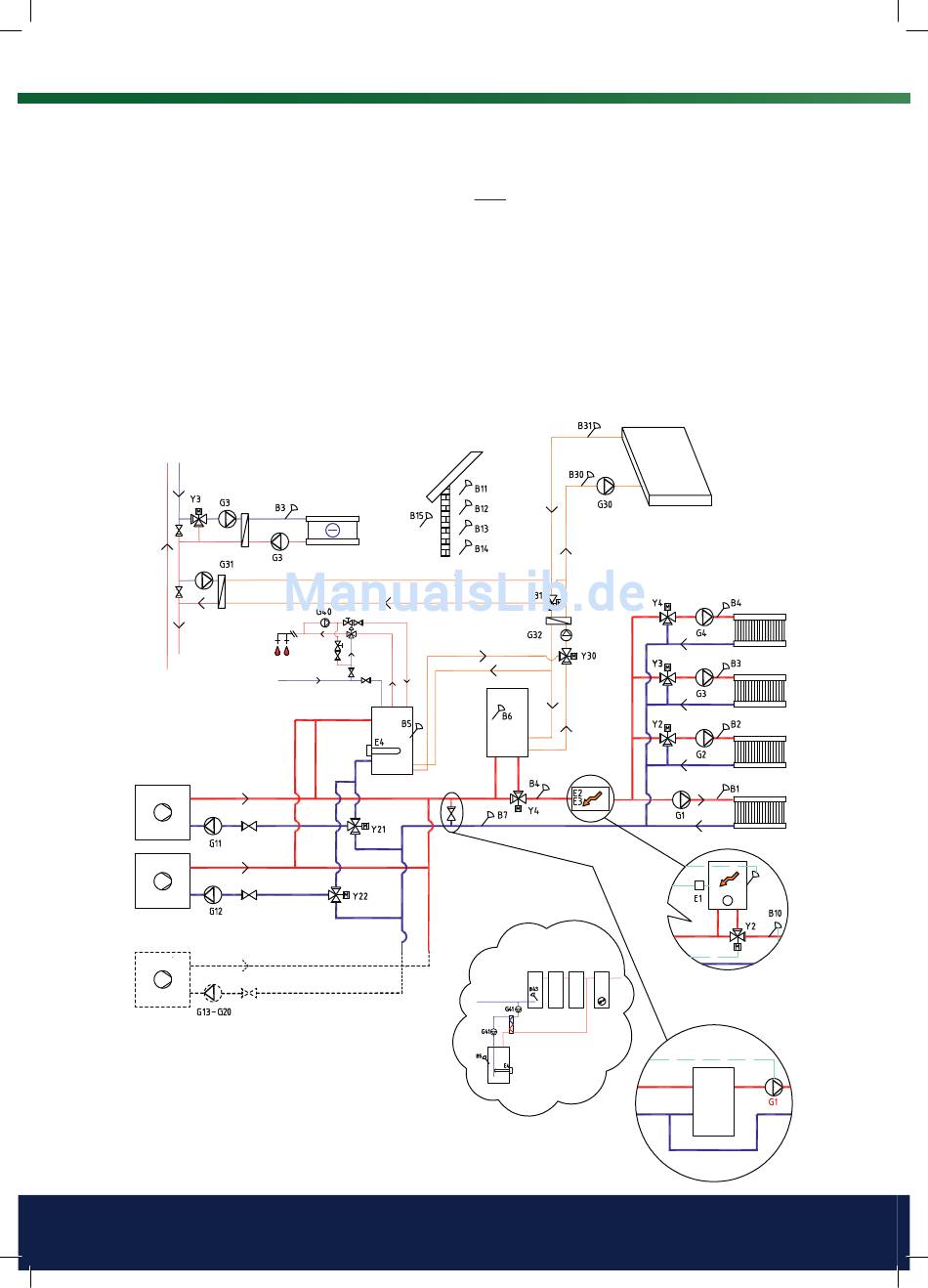

EcoLogic-System 3
Beim EcoLogic-System 3 befindet sich die Zusatzwärmequelle
der Warmwasseranlage, während sie beim EcoLogic-System 2 vor der
Warmwasseranlage liegt. Im System 3 wird stattdessen eine Heizpatrone im
Warmwasserspeicher eingebaut.
Beim Anschluss des Pufferspeichers dient das Mischventil (Y4) zur Verbindung des
Speichers mit dem System (nicht Heizkreis 4).
Die Wärmepumpen A1 und A2 können über Umschaltventile angeschlossen
werden, die den Durchsatz so regeln, dass entweder die Warmwasseranlage oder
der Heizkreis versorgt wird. Die anderen Wärmepumpen sind an den Heizkreis
angeschlossen.
Solarenergie kann über Umschaltventile entweder zum Warmwasserspeicher oder
zu einem Pufferspeicher oder bei Erdwärmesystemen zur Energierückführung in
den Boden geleitet werden.
Eine Kühlung lässt sich problemlos an die Erdwärmeheizanlage anschließen.
Solekreislauf
WP A1
WP A2
+
WP A3 bis A10
94
CTC EcoLogic Pro/Family
Kühlung
Gebläsekonvektor
Heizsystem
WW-Speicher
Option A
hinter
Solarkollektoren
Pufferspeicher
Zusätzliche Wärmequelle
WW Option
B
Hk 4
Heizkreis 3
Heizkreis 2
Heizkreis 1
