4.5.2.5
Heizung puffer
Dieses Menü bezieht sich lediglich das System mit
Pufferspeicher (EcoLogic-Systeme 4 bis 6), das im
Menü Installateur/System definieren/HeizPufferspeicher
definiert worden ist. Die Temperatur im Pufferspeicher
wird mit dem
Fühler B6 gemessen.
Speicher max. °C
In diesem Menü wird die höchste Temperatur eingestellt,
die der Pufferspeicher benötigt.
Speicher max. °C
In diesem Menü wird die höchste Temperatur eingestellt,
die der Pufferspeicher benötigt.
Diff. Speicher Vorlauf °C
In diesem Menü wird der Unterschied zwischen der
Temperatur im Speicher und der Ausgangstemperatur
des Vorlaufs zum Heizkreis festgelegt, falls erforderlich.
Start/Stopp Diff. Speicher °C
Hysterese zwischen den Ein- und Abschaltbedingungen
der Wärmepumpe und dem Pufferspeicher
Timer Einstellung
In diesem Menü wird der Sollwert festgelegt, der in dem
vom Timer vorgegebenen Zeitraum aktiv ist.
Timer Pufferspeicher
Siehe auch nachstehendes Kapitel „Timer
Pufferspeicher".
4.5.2.6
Timer Heizungspuffer
In diesem Menü werden die Wochentagzeiträume
festgelegt, in denen der Pufferspeicher erhitzt werden
soll. Diese Einstellung wird Woche für Woche wiederholt.
Beispiel 1:
Montag
06 - 09
18 - 21
Am Montag springt der Timer an von 06.00 bis 09.00
Uhr sowie von 18.00 bis 21.00 Uhr. Außerhalb dieser
Zeiten läuft die Anlage im Normalbetrieb.
Beispiel 2:
Donnerstag
06 - --
-- - 21
Donnerstags springt der Timer von 06.00 bis 21.00 Uhr
an.
Wochenprogramm Aus/Ein/Tag für tag
Montag
Dienstag
Mittwoch
Donnerstag
Freitag
Samstag
Sonntag

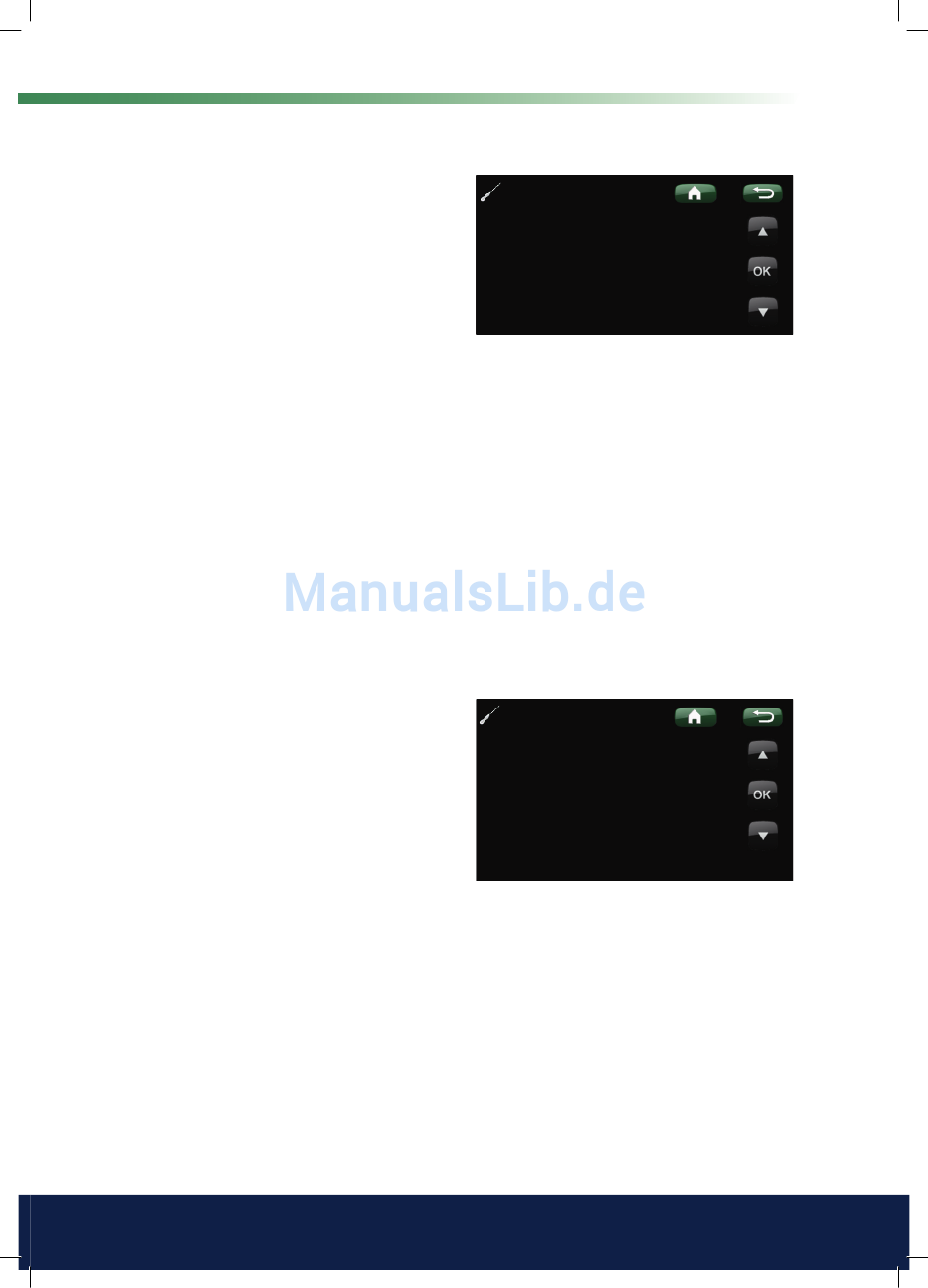

Heizung puffer
Speicher max. °C
Speicher min. °C
Diff. Speicher / Vorlauf °C
Ein/Abschltung Diff. Speicher °C
Timer-Sollwert
Timer Pufferspeicher
55 (20 bis 90)
25 (20 bis 60)
0 (0 bis 15)
5 (3 bis 10)
50 (20 bis 60)
Timer Heizungspuffer
Montag
Dienstag
Mittwoch
Donnerstag
Freitag
Samstag
Sonntag
Die linke Uhrzeit muss vor der rechten Uhrzeit liegen,
damit das Zeitintervall als gültig anerkannt wird.
Betriebsinfo System
Einstellungen
HK 1
HK 2
HK 3
HK 4
Wärmepumpe 1
Wärmepumpe 2
Wärmepumpe 3
Zusatzheizung
Speicher
06 - 09
18 - 21
07 - 09
20 - 23
06 - 09
-- - --
06 - --
-- - 21
Allgemeine Informationen
06 - --
-- - 21
10 - 12
20 - 23
10 - 12
20 - 23
55
25
0
5
50
06 - 09
18 - 21
07 - 09
20 - 23
06 - 09
-- - --
06 - --
-- - 21
06 - --
-- - 21
10 - 12
20 - 23
10 - 12
20 - 23
