Für den Installateur
11.2.1
Umschaltventile (Y21, Y22)
230 V 1 N~
2,5 m Kabel 1,5 mm²
Wenn Pol A18 oder X7/24 Spannung anliegt, sollte das Ventil in Richtung
Warmwasseranlage geschaltet sein. Liegt keine Spannung an, sollte das
Ventil in Richtung Heizkreis geschaltet sein.
Die Umschaltventile werden an folgende Klemmenblöcke angeschlossen:
(Y21) Umschaltventil 1
Relaisausgang
Phase
Null:
(Y22) Umschaltventil 2, Erweiterungsplatine X7
Relaisausgang
Phase
Null:
Die Funktion zum probeweisen Betrieb des Umschaltventils im Menü
„Fachmann/Service/Funktionstest" des Steuersystems überprüfen.
Auf der AB-Position im Funktionsmenü muss der Anschluss ▲ offen sein
(den Knopf am Motor im Uhrzeigersinn drehen). Auf der AUF-Position im
Funktionsmenü muss der Anschluss ■ offen sein (den Knopf am Motor im
Gegenuhrzeigersinn drehen).
Der Motor wird mit einer Schraube am Umschaltventil montiert. Zum Ausbau
des Motors den Knopf abziehen, die Schraube herausdrehen und den Motor
abnehmen.

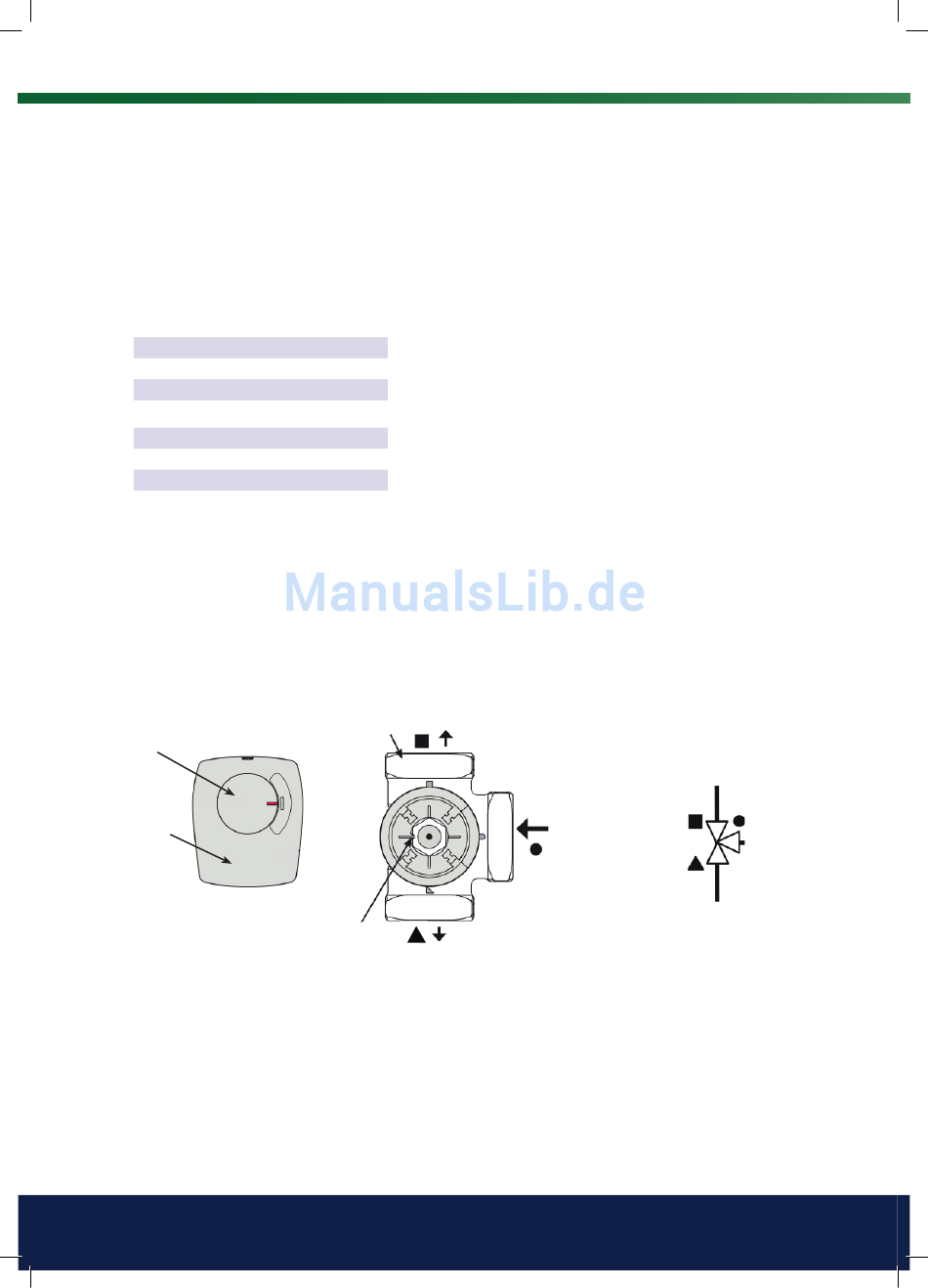

Zur Vermeidung von Fehlern den Stellantrieb und das Umschaltventil in die
Ausgangsstellung zum Einbau drehen, siehe Abbildungen. Den Knopf am
Knopf
Aktuator
Stellantrieb herausziehen und in Mittelstellung drehen.
Der Anschluss ● sollte vollständig offen sein, während die Anschlüsse ■ und
▲ teilweise geöffnet sein sollten. Sicherstellen, dass der Schlitz in der weißen
Wellenkupplung die Stellung wie in der Abbildung einnimmt. Umschaltventil
und Stellantrieb können dann gemäß Abbildung eingebaut oder in 90-Grad-
Schritten zu einander gedreht werden.
Wenn die Anschlüsse ▲ und ■ während der Hydraulikverbindung
verschoben wurden, kann der Motor neu angeschlossen werden, um seine
Drehrichtung zu ändern. Dies wird mit zwei Überbrückungen im Inneren des
Motors erreicht.
HINWEIS:
Die Drehrichtung kann durch Vertauschen des schwarzen
und braunen Kabels nicht verändert werden.
120
CTC EcoLogic Pro/Family
Pol A18
Pol A19
Pol A20
Pol 24
Pol 25
Pol 26
Wechselklappe
Nut in
Wellenkupplung
