9.1.1
CTC EcoLogic kann an vier verschiedene Heizkreise angeschlossen werden,
die jeweils mit separaten Raumfühler ausgestattet sind. Das Umschaltventil
(Y21) dient als Hauptventil, während die Mischventile (Y2, Y3 und Y4) als
+
Nebenventile fungieren.
Der Außenfühler (B15) muss an der Hausaußenwand befestigt und
vor direkter Sonneneinstrahlung geschützt werden. Er wird mit einem
zweipoligen Kabel (min. 0,5 mm²) angeschlossen.
Die Raumfühler (B11 bis B14) sind in einem offenen Raum an einer Stelle des
Hauses anzubringen, wo mit einer repräsentativen Temperatur zu rechnen
ist. Sie werden mit einem dreiadrigen Kabel (min. 0,5 mm²) angeschlossen.
Die Vorlauffühler (B1 bis B4) sind im Vorlauf des jeweiligen Heizkreises
+
anzubringen.
Der Fühler (B7) wird im Rücklauf des Heizkreises eingesetzt.

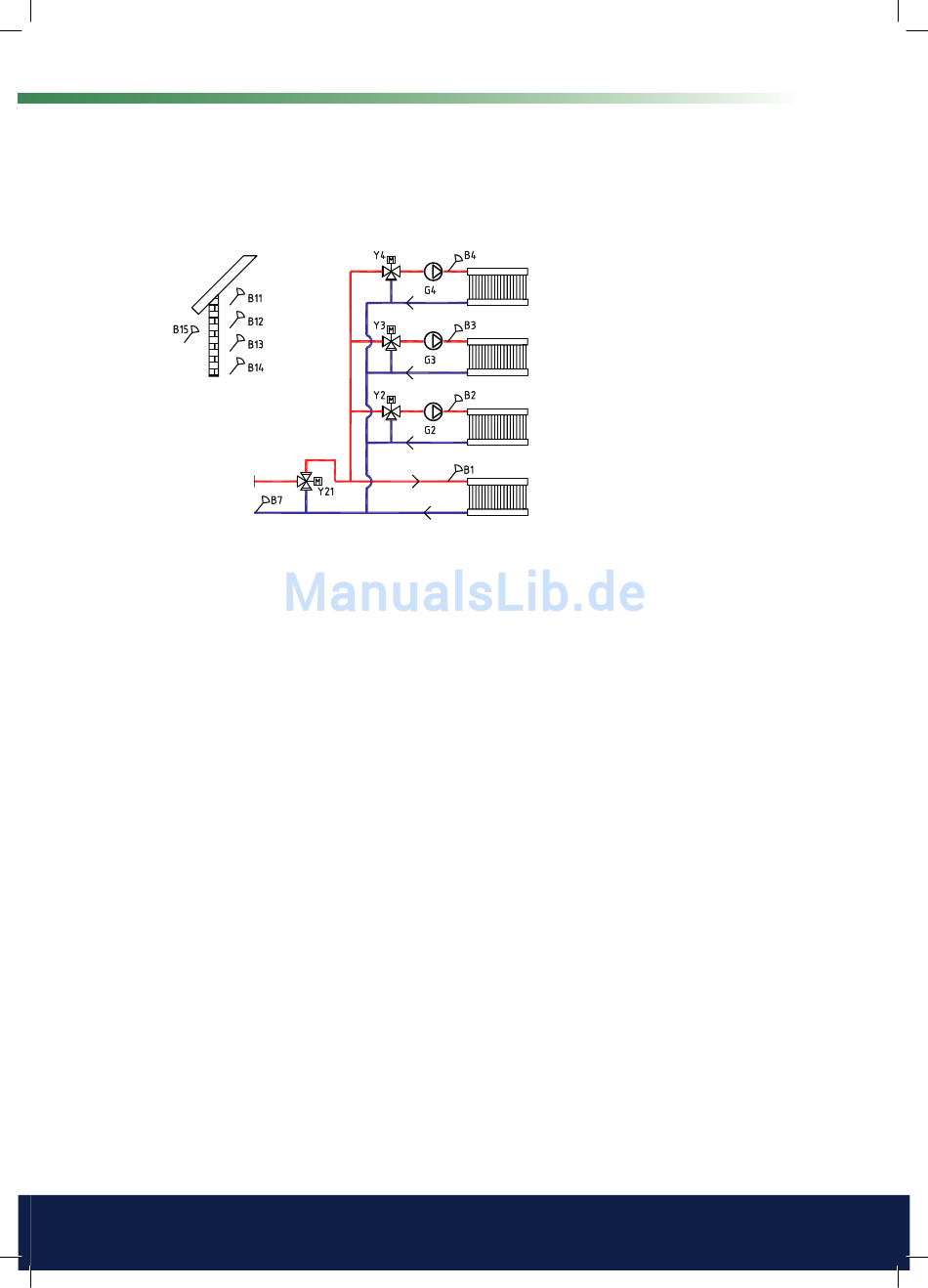

CTC EcoLogic System 1 – Heizkreis
Für den Installateur
Heizkreis 4
Hk 3
Heizkreis 2
Hk 1
89
CTC EcoLogic Pro/Family
