10.2
Umschaltventile
10.2.1

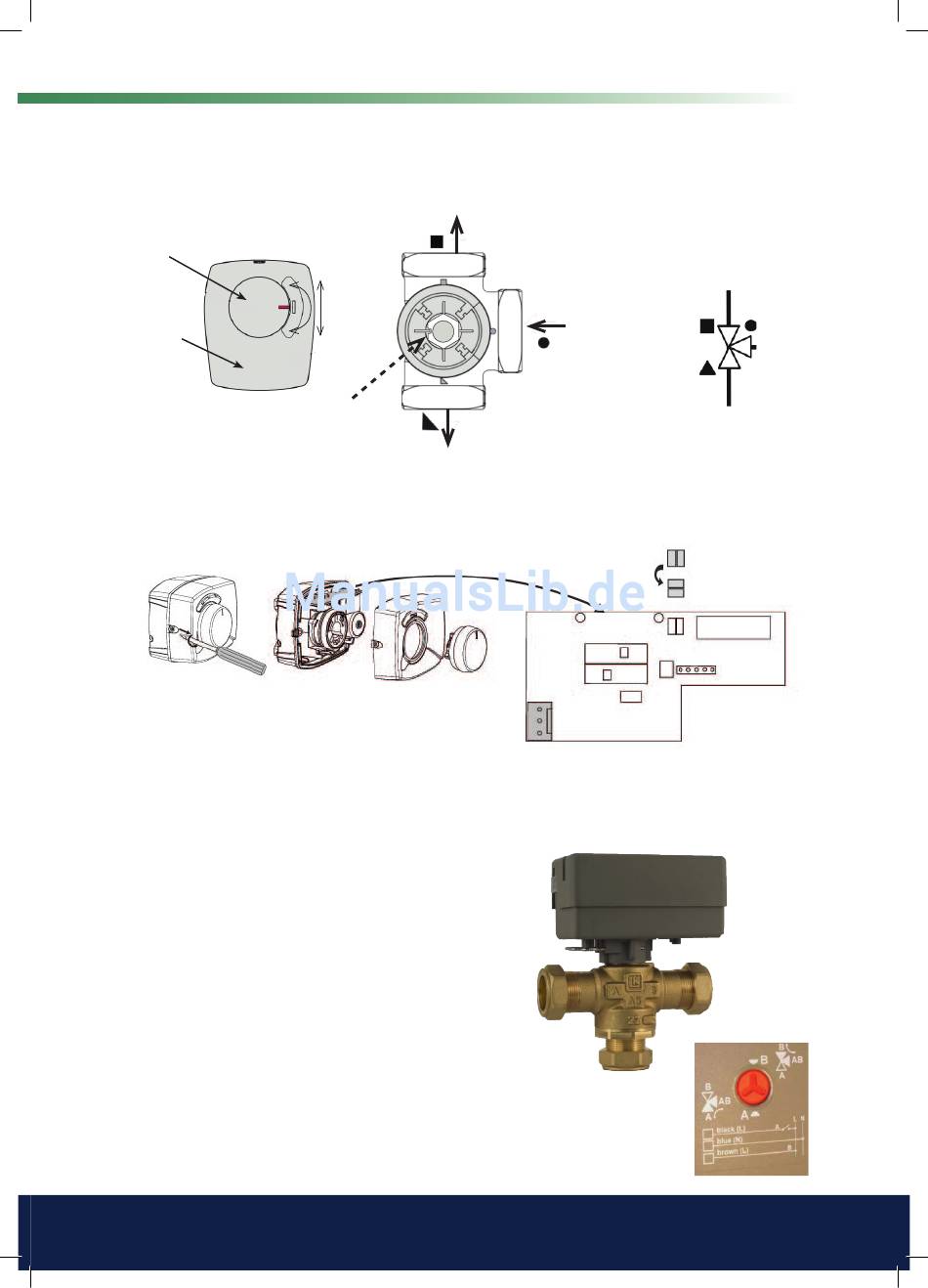

Umschaltventil ESBE VRG 230/Ara 635
Knopf
Aktuator
Nut in Wellenkupplung
Der Mischventilmotor sitzt am Ventil, mit
dem Drehknopf in mittlerer Stellung.
Das Ventil kann umgekehrt eingesetzt werden, von rechts nach links, von
links nach rechts.
Die Richtung des Motors kann mit dem Bügel unter der Stellgliedkappe
geändert werden.
Der Bügel wird immer zur Wärmepumpe hin angeschlossen.
10.2.2
Umschaltventil LK EMV 110-K
Wenn der Motor Strom zum schwarzen Draht überträgt, öffnet
Ausgang A und Ausgang B schließt.
Durchfluss AB zu A = Warmwassererzeugung und Schwarz wird
bestromt.
Hinweis: Das Ventil muss zum Richtungswechsel „herumgedreht"
werden. Das Ventil muss immer so montiert werden, dass der
Durchfluss unbehindert erfolgen kann.
Umschaltventil
Hoch
Unten
Für den Installateur
A
AB
CTC EcoLogic Pro/Family
B
117
