Beleuchtung

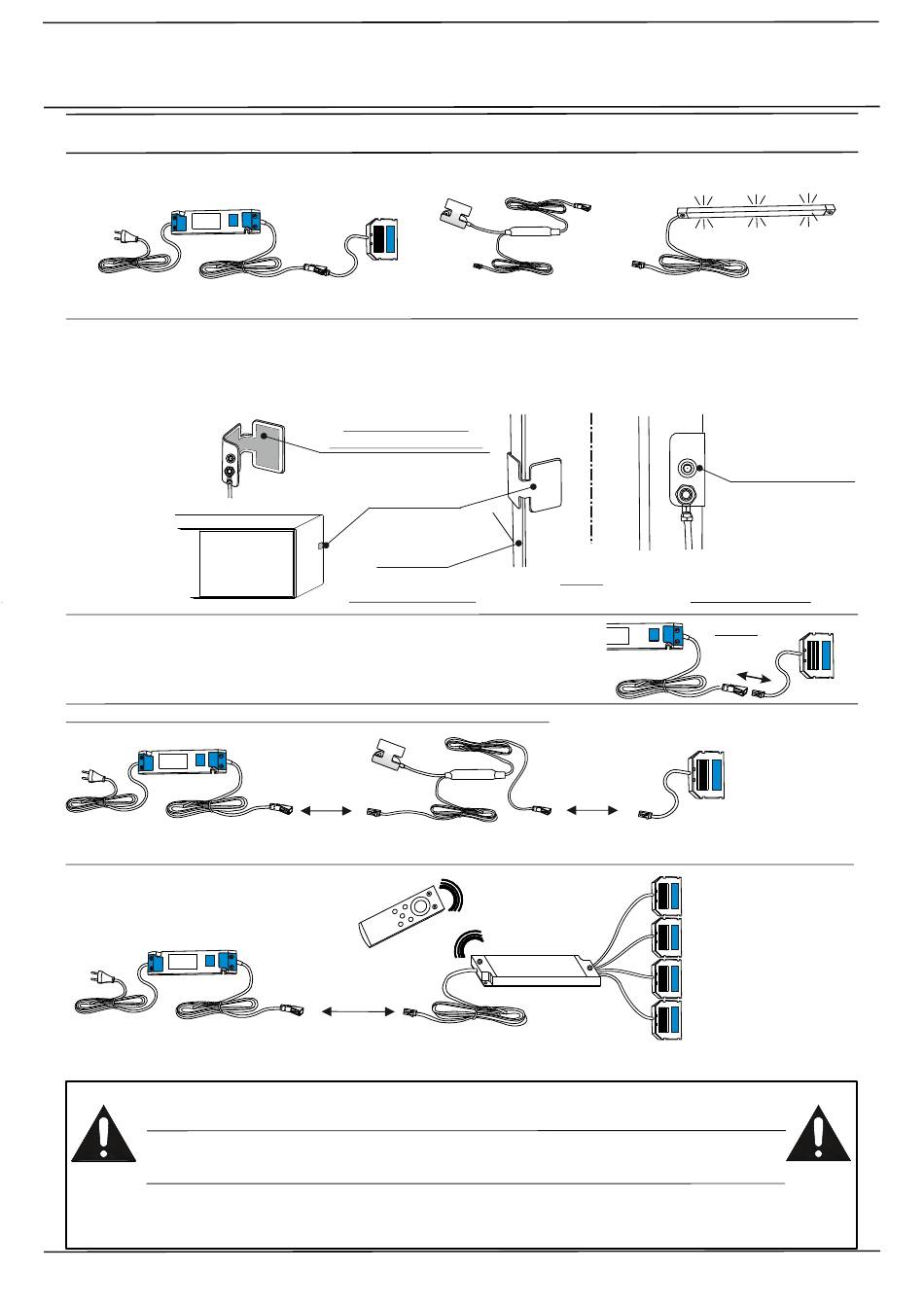

Verkabelung Beleuchtung
Bei diesem Modell gibt es keinen klassischen Fußschalter. Anstatt dessen wird ein Berührungsschalter
eingesetzt. Folgende Artikel werden Ihnen geliefert:
Vorschaltgerät mit Zuleitung und Verteiler
(15/30W)
1. Der Schalter wird an der Hinterkante einer Außenseite des Möbels montieren. Die Position ist frei
wählbar. Schieben Sie den Berührungsschalter auf und fixieren Sie diesen mit Hilfe der bereits vor-
montierten Schraube am Schalter. (Abb. 1)
2. Der Ein- / Ausschalter wird zwischen dem Vorschaltgerät
und dem Sechsfach - Verteiler angeschlossen. Dazu
trennen Sie zuerst den Verteiler vom Vorschaltgerät. (Abb. 2)
3.A Verkabelung bei der Verwendung eines Berührungsschalters
Vorschaltgerät mit Zuleitung (15/30W)
3.B Verkabelung bei der Verwendung eines 4-Kanal Funkdimmers (Optional / Berührungsschalter entfällt)
Vorschaltgerät mit Zuleitung
(15/30W)
Der Touchschalter darf keinesfalls in direkter Berührung mit metallischen Gegenständen stehen!
Die Isolierungsfolie im inneren des Touchschalters darf nicht entfernt werden!
Beachten Sie, dass die angeschlossene Wattage der Lampen nicht die Gesamtleistung des Vorschaltgeräts
übersteigt! Die jeweiligen Wattagen der LED-Leuchten finden Sie auf dem Aufkleber am Kabelende. Alle Elektro-
arbeiten dürfen nur von qualifizierten Personen ausgeführt werden. (Beachten Sie die landesspezifischen Vorschriften)
Berührungsschalter
Isolationsfolie im
Innenbereich
(Kein Klebeband zur
Touchschaltermontage!)
Berührungsfläche
Schalter
Hinterkante
Außenseite
Ansicht Außenseite
+
Berührungsschalter
Handsender
+
Funkemfpänger
(z.B.: metallische Korpusverkleidungen o.ä.)
!!Kurzschlussgefahr!!
5
Abb. 1
+
Sechsfach - Verteiler
4 Kanal
Sechsfach-
Verteiler
LED-Beleuchtung
vormontierte Innen -
Sechskantschraube
Ansicht Innenseite
Abb. 2
+
LED-
Beleuchtung
Kanal 1
Kanal 2
+
LED-
Beleuchtung
Kanal 3
Kanal 4
