Beleuchtung; Schematischer Verkabelungsplan - Hartmann Runa Montageanweisung + Gebrauchs- Und Pflegeanleitung

BELEUCHTUNG

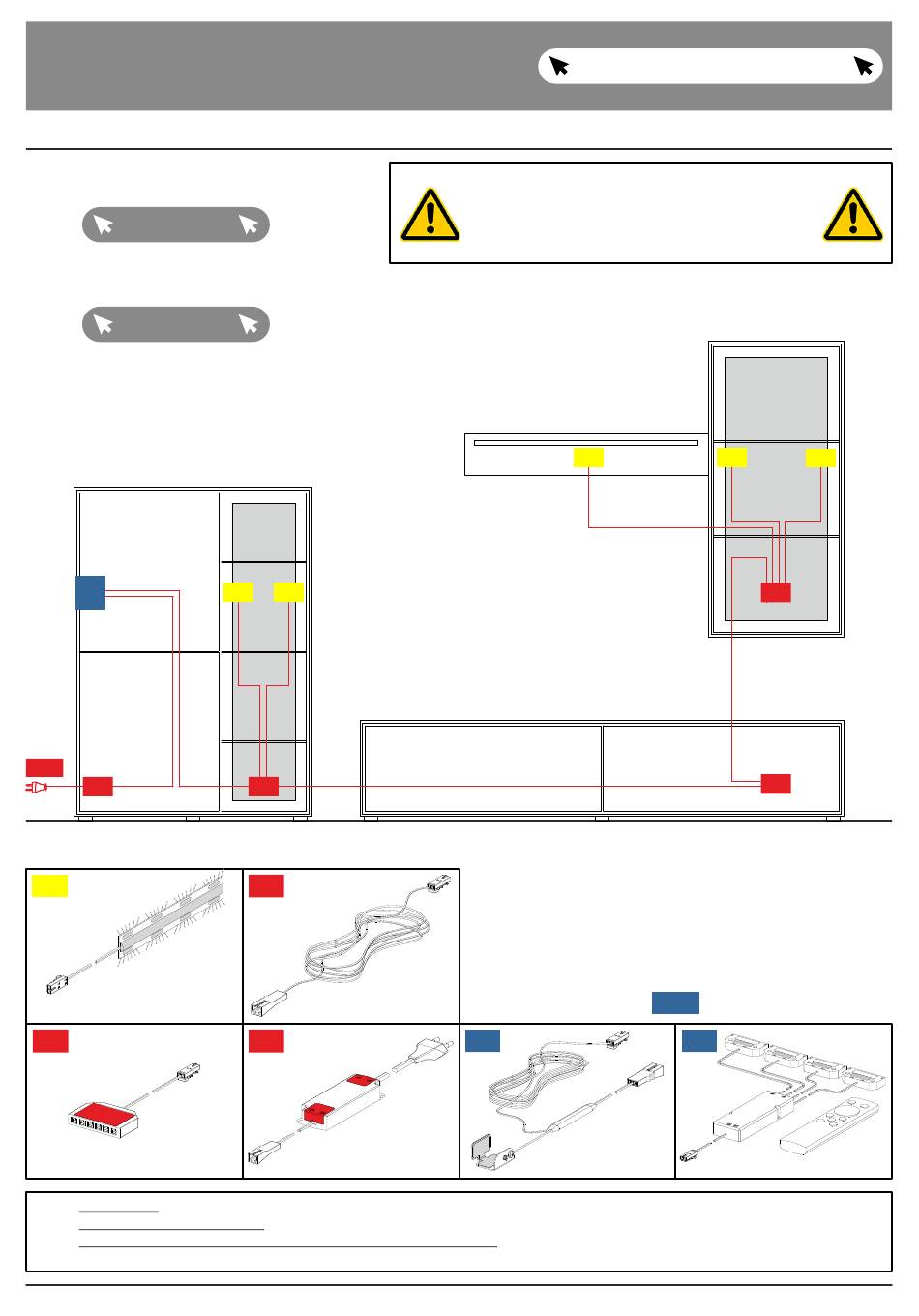

Schematischer Verkabelungsplan

Informationen zu den jeweiligen Beleuch-
tungsartikeln finden Sie ab der Seite 33.
Gehe zu Seite 33
Hinweise zum Anschluss der Komponenten
entnehmen Sie bitte auf den Seiten 12 + 13
dieser Montageanweisung.
Gehe zu Seite 12
TSR
FSR
230V
TFO
LED
LED-Stripe /
Beleuchtungskörper
6-F
6-Fachverteiler
SONDERFALL
A: Strom-Zuleitung unter Putz: Trafo muss bauseits an 230V angeschlossen werden.
B: Stromleitung unter Putz per Wandschalter bauseitig geschaltet: Trafo muss bauseits an 230V angeschlossen werden.
Touch- oder Funkschalter können entfallen.
LED LED
6-F
VLG
Verlängerungskabel
TFO
Trafo mit Zuleitung
zurück zum Inhaltsverzeichnis
Bitte beachten Sie, dass die angeschlossene Wattage
der Beleuchtungen nicht die Gesamtleistung des
Vorschaltgerätes (Trafo) übersteigt.
Die Leistungsaufnahmen der einzelnen Beleuchtungs-
artikel finden Sie ab der Seite 33.
LED
TSR
Touchschalter
10
LED
LED
6-F
VLG
ODER
FSR
Funkschalter (optional)
