Hartmann RUNA Montageanweisung Seite 8

Beleuchtung
Kombi V20

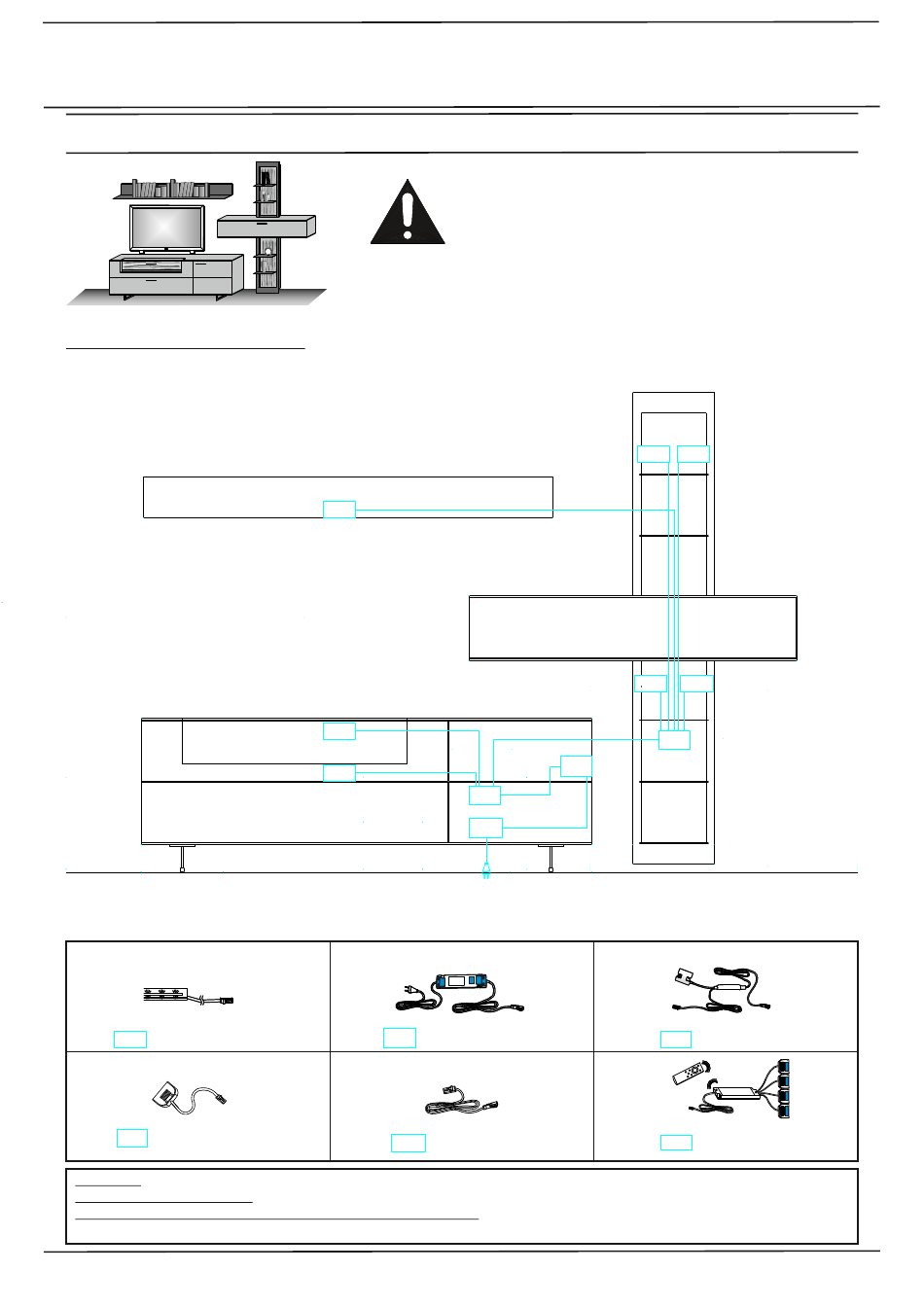

Standard-Verkabelungsschema
Vorschlagskombination V20
LED LED
LED-Stripe / Spot
6-Fach Stecker
6-F 6-F
Sonderfall
A: Stromzuleitung unter Putz: Trafo muss bauseits an 230V angeklemmt werden
B: Stromleitung unter Putz per Wandschalter bauseitig geschaltet: Trafo muss bauseits an 230 V angeklemmt werden.
Touch- oder Funkschalterkönnen entfallen
Beachten Sie, dass die angeschlossene Wattage der
Lampen nicht die Gesamtleistung des Vorschaltgeräts übersteigt!
Alle Elektroarbeiten dürfen nur von qualifizierten Personen
(Beachten Sie die landesspezifischen Vorschriften)
LED LED
LED LED
LED LED
6-F 6-F
TFO TFO
230Volt 230Volt
Trafo mit Zuleitung Trafo mit Zuleitung
TFO TFO TFO TFO
Verlängerungskabel
VLG VLG
7
ausgeführt werden.
LED LED LED LED
LED LED LED LED
6-F 6-F
TSR TSR
Touchschalter Touchschalter
TSR TSR TSR TSR
oder
Funkschalter
FSR FSR
(optional)
