VARA
Beleuchtung

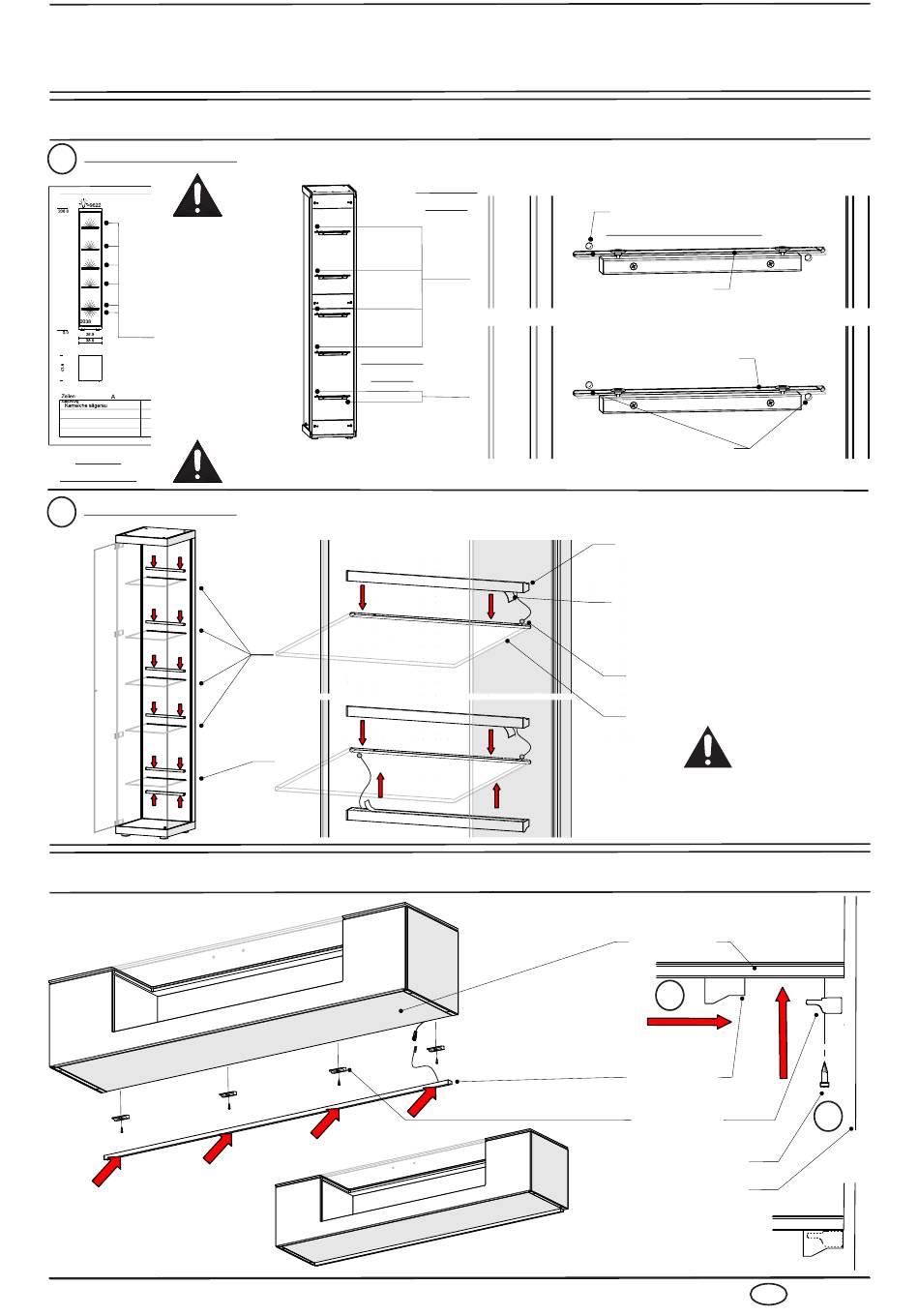

Montage Glasbodenbeleuchtung (optionales Zubehör)
Nur bei Beleuchtung (optionales Zubehör): Durchbohren der Ø8mm Vorbohrung zur Kabelverlegung
1.
Entsprechend
dem mitgelieferten
Aufbauplan Korpus
und Beleuchtung
vorbereiten!
Position
Beleuchtung
Auszug
Aufbauplan
Nur bei Beleuchtung (optionales Zubehör): Montage der Glasbodenbeleuchtung
2.
Montage Unterbodenbeleuchtung (optionales Zubehör)
Rückseite
Rückseite
Korpus
Durchbohrung nur bei
Beleuchtung (Zubehör) bohren!
Korpus
Rückseitige
Ø8mm Vorbohrungen
unten und oben durchbohren
Weitere Informationen zum Anschluss
der Beleuchtung entnehmen Sie bitte
Beleuchtung" dieser Montageanleitung.
Verbindung Zuleitung
siehe Beispiel
Beleuchtungsplan für
Vorschlagskombi V20
Rückseitige Ø8mm
Vorbohrungen
nur oben durchbohren
Glasboden
Glasboden
Beleuchtungsprofil
Schutzfolie vom
Klebeband des
Beleuchtungsprofil
abziehen und auf
Glasboden kleben.
Kabel durch
Bohrungen
ziehen
Glasboden
von der Seite 5 „Verkabelung
Unterboden
B
Beleuchtungs -
Profil
Beleuchtungs -
Profilclip
Pan-Head Schraube
Ø2,5x15mm
Zimmerwand
D
A
4
