Hartmann RUNA Montageanweisung Seite 70

Tische
L 105 B 75 H 43
1410

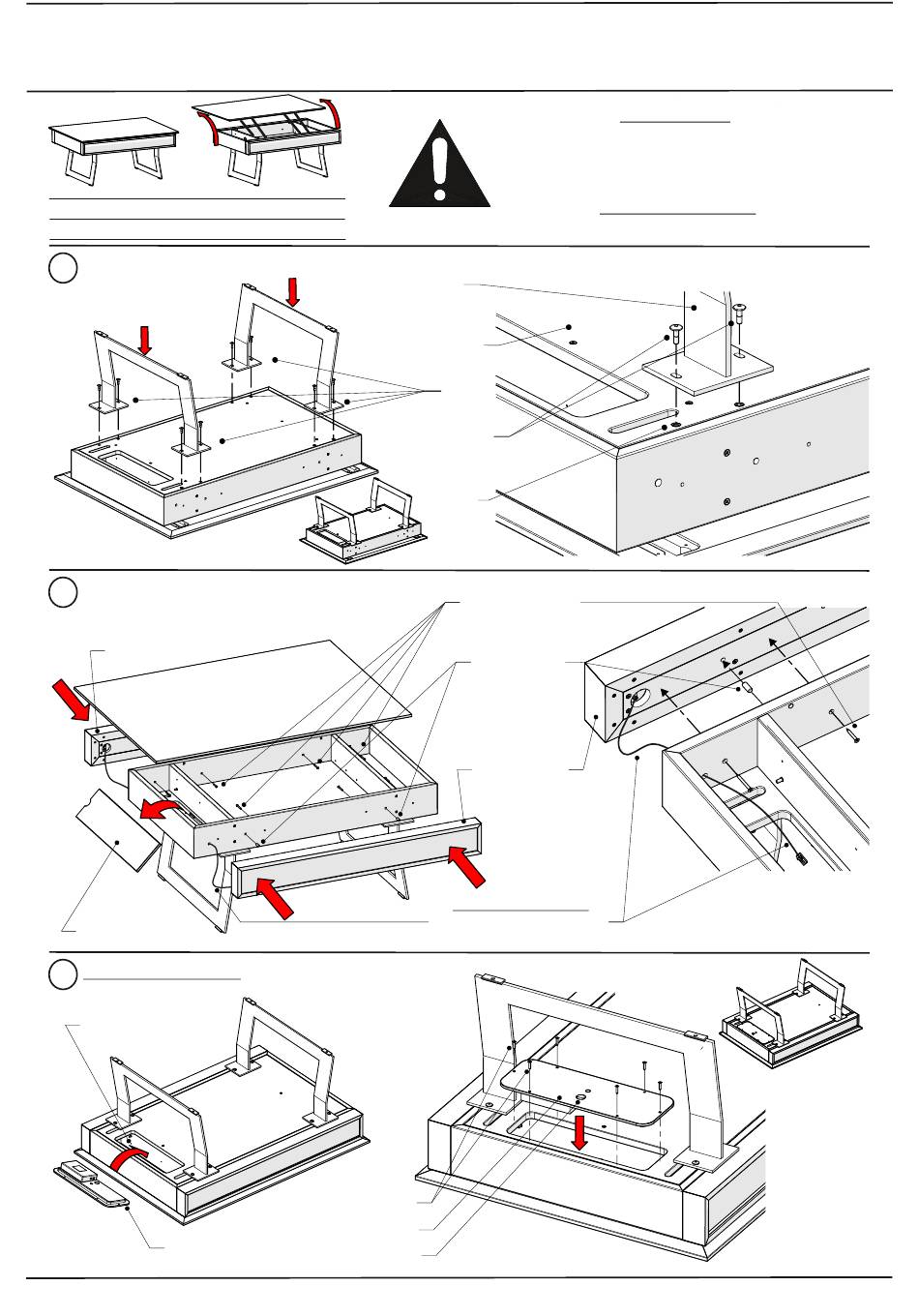

Montage Couchtisch - Kufen
1.
Montage Rindenkorpus
2.
Rindenkorpus
Zwischenboden
herausnehmen
Nur bei Beleuchtung: Montage AKKU - Einheit
3.
Ausfräsung Unterseite
Couchtisch
Unterseite
Couchtisch
AKKU - Einheit
Kufe
Unterseite
Couchtisch
Flachrund-
kopfschraube
M6x20
Gewinde-
muffen
8 Stück Ø4x40mm
Senkkopfschraube
Nur bei Beleuchtung:
Beleuchtungskabel durch
Bohrung ziehen
6 Stück Ø4x20mm
RW - Schraube
AKKU - Einheit AKKU - Einheit
Position Schalter
69
!! Achtung !!
Achten Sie darauf, dass keine Kabel
beim Einbau der AKKU - Einheit mit
dem Couchtisch eingequetscht werden.
!! Brandgefahr !!
Ø8x18mm
Riffeldübel zur
Positionierung
Rindenkorpus
Rindenkorpus
