Hartmann RUNA Montageanweisung Seite 36

Korpus - Montage

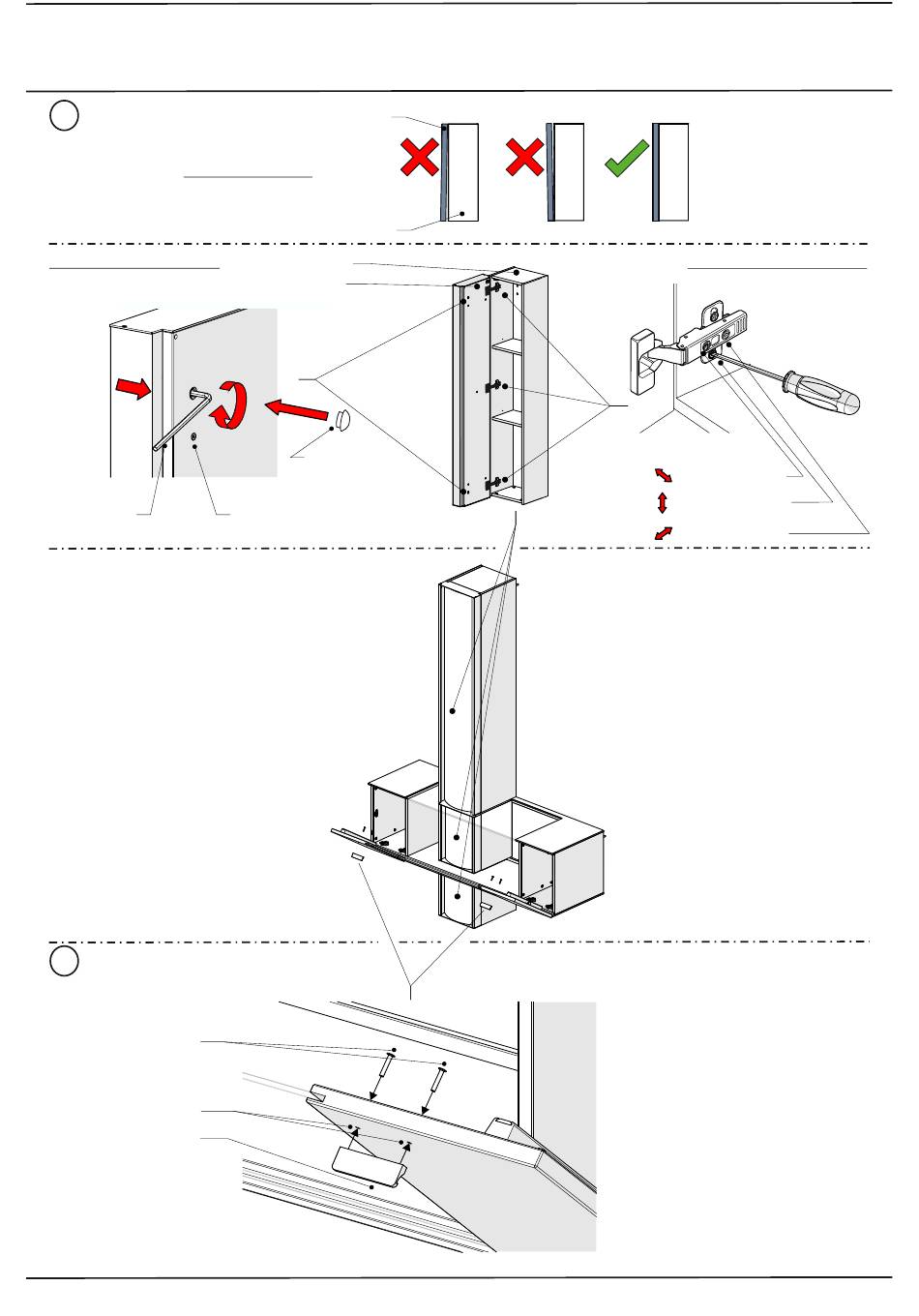

24.
Ausrichtung Rindentür
Querschnitt Korpus
griffseitige Türeinstellung
(Tiefeneinstellung)
Innensechs-
kantschlüssel
25. Montage Griffe
M4x23
Möbelgriffschrauben
Frontbohrungen
Möbelgriff
Rindentür
Korpus
Korpus
Rindentür
Abdeckkappe
Vor Einstellung dieser
Tiefennivellierung der Front
- Schraube lösen / nach
Einstellung wieder anziehen
Rindentür
35
bandseitige Türeinstellung
Seiteneinstellung
Höheneinstellung
Tiefeneinstellung
