Hartmann RUNA Montageanweisung Seite 17

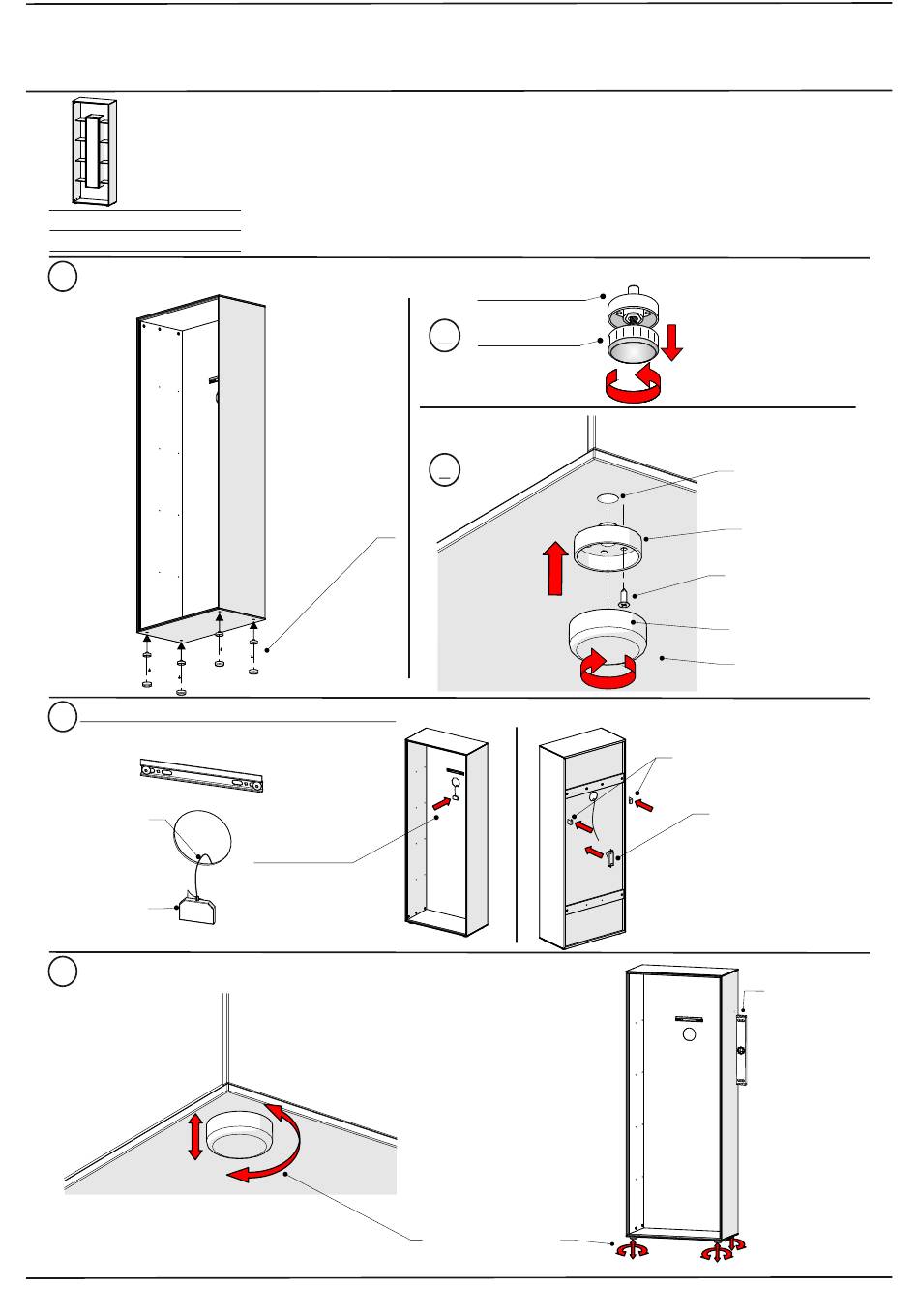

Korpus - Montage
B 82 H 205 T 39
0085
1. Montage Sockelfüße
Nur bei Beleuchtung (optionales Zubehör): Montage 6-Fach - Verteiler / evtl. Trafo und Touchschalter
2.
3. Korpus ausrichten
Zapfenelement
A
Gleitelement
B
Höheneinstellung
durch drehen der
Gleiter per Hand
16
Bohrung
Unterboden
Zapfen-
element
Ø4 x 13mm
RW-Schrauben
Gleitelement
Unterboden
mögliche Montagepositionen
des Touchschalters
Trafo auf Rück-
wand kleben
Montage von Trafo und
Touchschalter auf der
Korpusrückseite
s. Beleuchtungsmontage Seite 5
Wasserwaage
