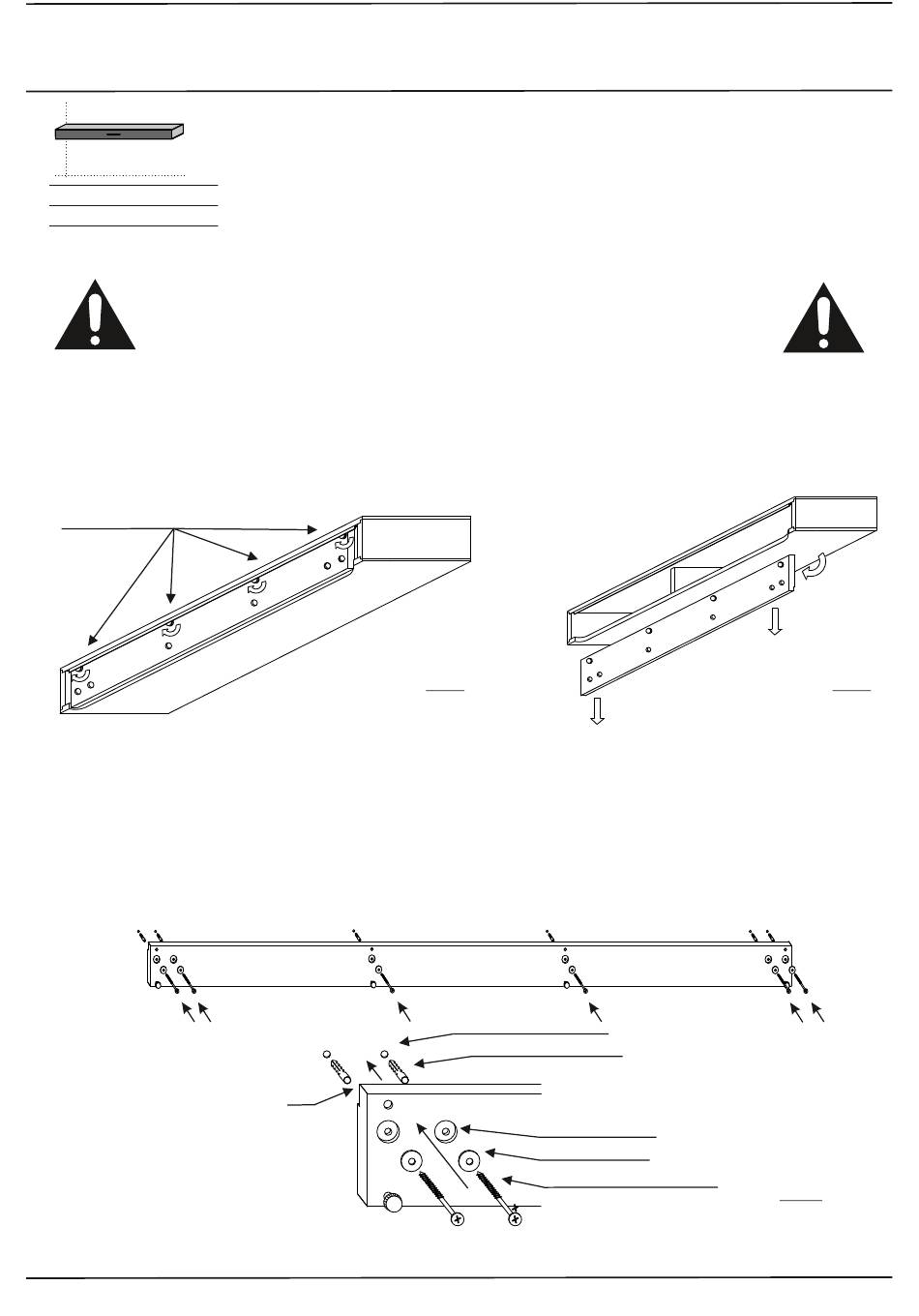

Hartmann RUNA Montageanweisung Seite 11

Korpus - Montage
Hängeelement
1 Klappe Metall
B 154 H 13 T 39
1155
Bitte beachten Sie, dass eine fehlerhafte Montage zum Herunterstürzen des Elements
führen kann. Vor der Montage sind die Wand und die Befestigungsmittel auf
Eignung zu prüfen! Für Leichtbauwände benötigen Sie spezielle
1. Entfernen Sie die Verpackung des Hängeelements und legen Sie sie auf eine plane, saubere und
weiche Unterlage.
2. Die Montagerückwand ist im hinteren Bereich der Brücke befestigt. Lösen Sie die Rückwand durch
hinein drehen der Rändelschrauben und ziehen Sie diese durch leichtes kippen nach unten heraus.
(Abb. 1 & 2)
Rändelschraube
3. Legen Sie die Position des Hängeelements entsprechend dem mitgelieferten Aufbauplan an der
Zimmerwand fest. Die Montagerückwand wird ca. 22mm tiefer als die spätere Oberkante der Brücke
montiert.
4. Verwenden Sie die Montagerückwand als Schablone und übertragen die Bohrlöcher an die Wand. Die
Falz der Platte wird hierbei nach oben und zur Zimmerwand gedreht.
5. Bohren Sie die Dübellöcher mit einem Ø8mm Bohrer und montieren Sie die Montagerückwand mit
den Ø8mm Kunststoffdübeln, Unterlegscheiben und Ø5,5x75mm Holzschrauben waagerecht an die
Zimmerwand. (Abb. 3)
6. Überprüfen Sie nach der Montage der Rückwand ob diese waagerecht montiert wurde. Eine nach-
trägliche Justierung ist nicht möglich.
Befestigungsmittel (nicht im Lieferumfang).
Abb. 1
Montagerückwand
Falz
Montagerückwand
Ø8mm Dübelbohrung
Ø8mm Kunststoffdübel
Montagebohrung
Unterlegscheibe
Ø5,5x75mm Holzschraube
10
Abb. 2
Abb. 3
