Hartmann RUNA Montageanweisung Seite 42

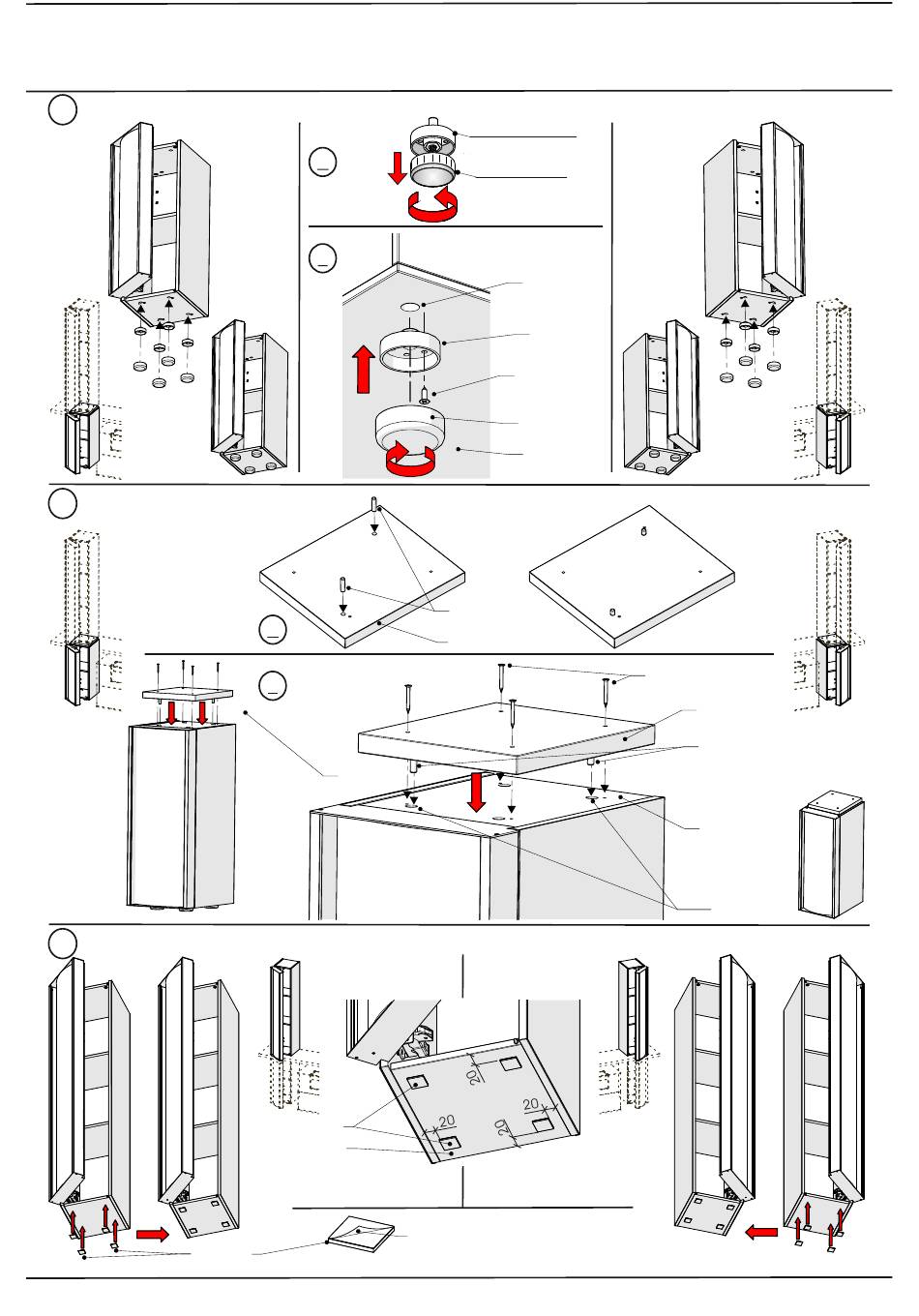

Korpus - Montage
4. Unteres Element: Montage Sockelgleiter
5. Unteres Element: Montage Distanzplatte
6. Oberes Element: Aufkleben der Filzgleiter auf Unterboden
Filzgleiter
A
B
A
B
Filzgleiter
Unterboden
Schutzfolie vom Klebeband
des Filzgleiters abziehen und
auf Unterboden kleben.
Zapfenelement
Gleitelement
Bohrung
Unterboden
Zapfen-
element
Ø4 x 13mm
RW-Schrauben
Gleitelement
Unterboden
Ø8 x 30mm
Riffeldübel
Distanzplatte
41
Ø4 x 35mm
Schraube
Distanzplatte
Ø8 x 30mm
Riffeldübel
Oberboden
Ø15mm
Bohrung
