Hartmann RUNA Montageanweisung Seite 68

Tische
L 125 B 750 H 43
0425

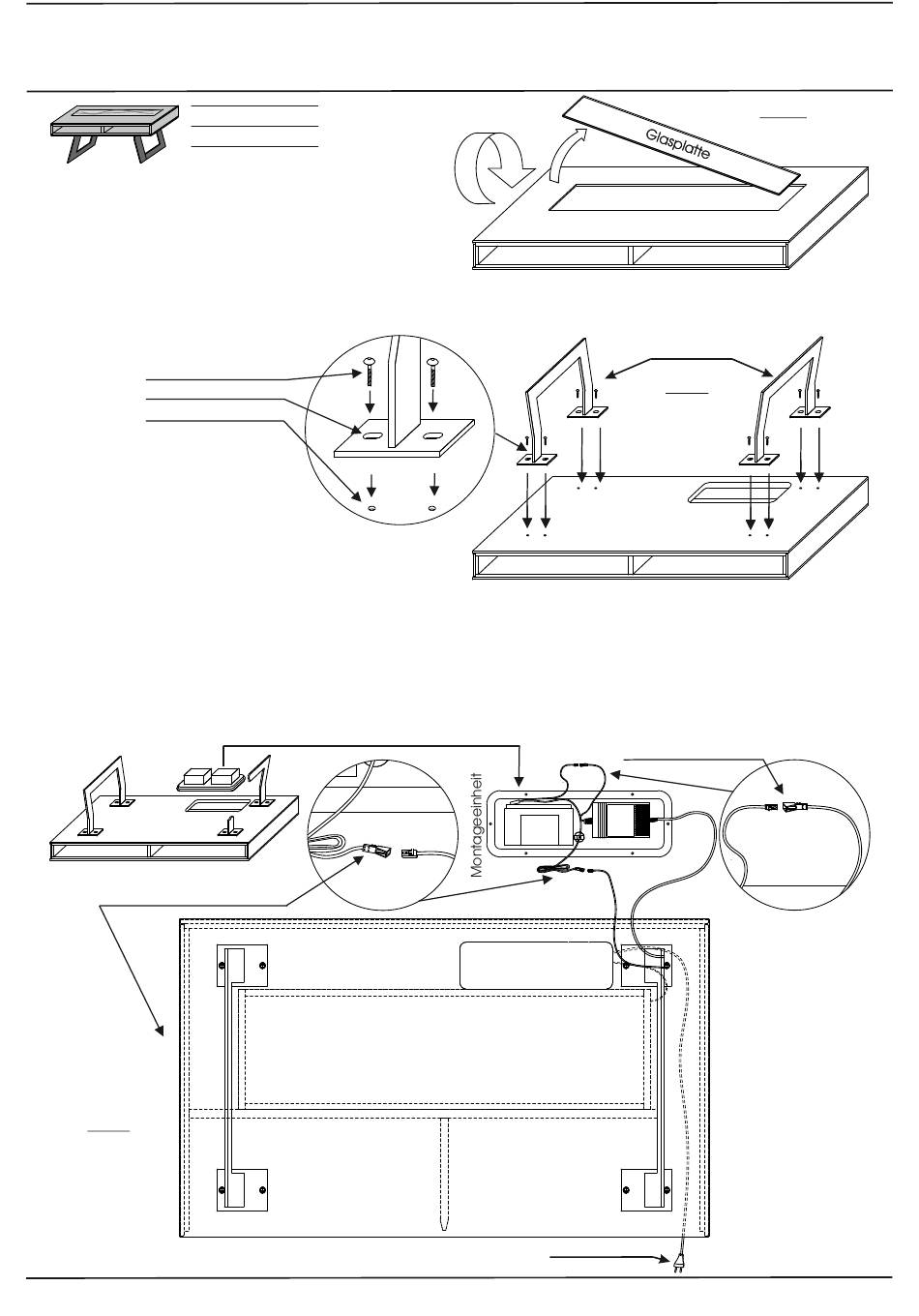

1. Entfernen Sie die Verpackung von den Möbel-
teilen und entnehmen vorsichtig die Glasplatte
aus der Couchtischplatte. (Abb. 1A)
2. Drehen Sie den Couchtischplatte und legen die
Platte auf eine plane, saubere und weiche
Unterlage. (Abb. 1B)
3. Montieren Sie als nächstes die Metallkufen. Zur Verschraubung der Kufen sind auf der Rückseite der
Couchtischplatte Gewindemuffen vorgesehen. Verschrauben Sie Kufen und Platte mit den M6x20mm
Flachrundkopfschrauben.
(Abb. 2)
M6x20mm Schraube
Metallkufe
Gewindemuffe
4. Falls Sie eine Couch-
tischbeleuchtung
bestellt haben (optional)
wird diese nun eingebaut.
Ansonsten fahren Sie mit
Punkt 11 fort.
5. Legen Sie sich die Montageeinheit mit der
Batterie und dem Ladegerät entsprechend Abbildung 3 zurecht. Verbinden Sie die weißen Kabel
(Stecker / Buchse) zwischen Ladegerät und Batterie. Vergewissern Sie sich, dass der Schiebeschalter
des Ladegeräts auf 12V eingestellt ist. (Abb. 3A)
6. In dem Couchtisch ist die Beleuchtung bereits vorinstalliert. Ziehen Sie das Kabel aus der Montage-
öffnung und verbinden dieses mit dem schwarzen, langen Kabel der Montageeinheit.(Abb. 3B)
7. Ziehen Sie den Euro - Stecker des Ladegeräts durch die Montageöffnung nach vorne aus der
Couchtischplatte. (Abb. 3C)
Unterseite
Couchtischplatte
schwarze Buchse mit Stecker
aus Couchtisch verbinden!
Abb. 3
B
Batterie
B
Montageöffnung
Unterseite
Couchtischplatte
67
A
obere Couchtischplatte
Metallkufe
Abb. 2
Unterseite
Couchtischplatte
weißen Stecker und
Buchse verbinden!
Lade-
gerät
240V Eurostecker C
Abb. 1
A
