Wandbefestigung

Wandbefestigung
Alle hohen Türenelemente müssen an der Wand befestigt werden!
Nicht an der Wand befestigte Elemente kippen beim Öffnen der Türen
nach vorne. Beachten Sie dies auch während der Montage!
Bei nicht vorschriftsmäßiger und /oder nicht fachmännischer Montage wird bei Personen- oder

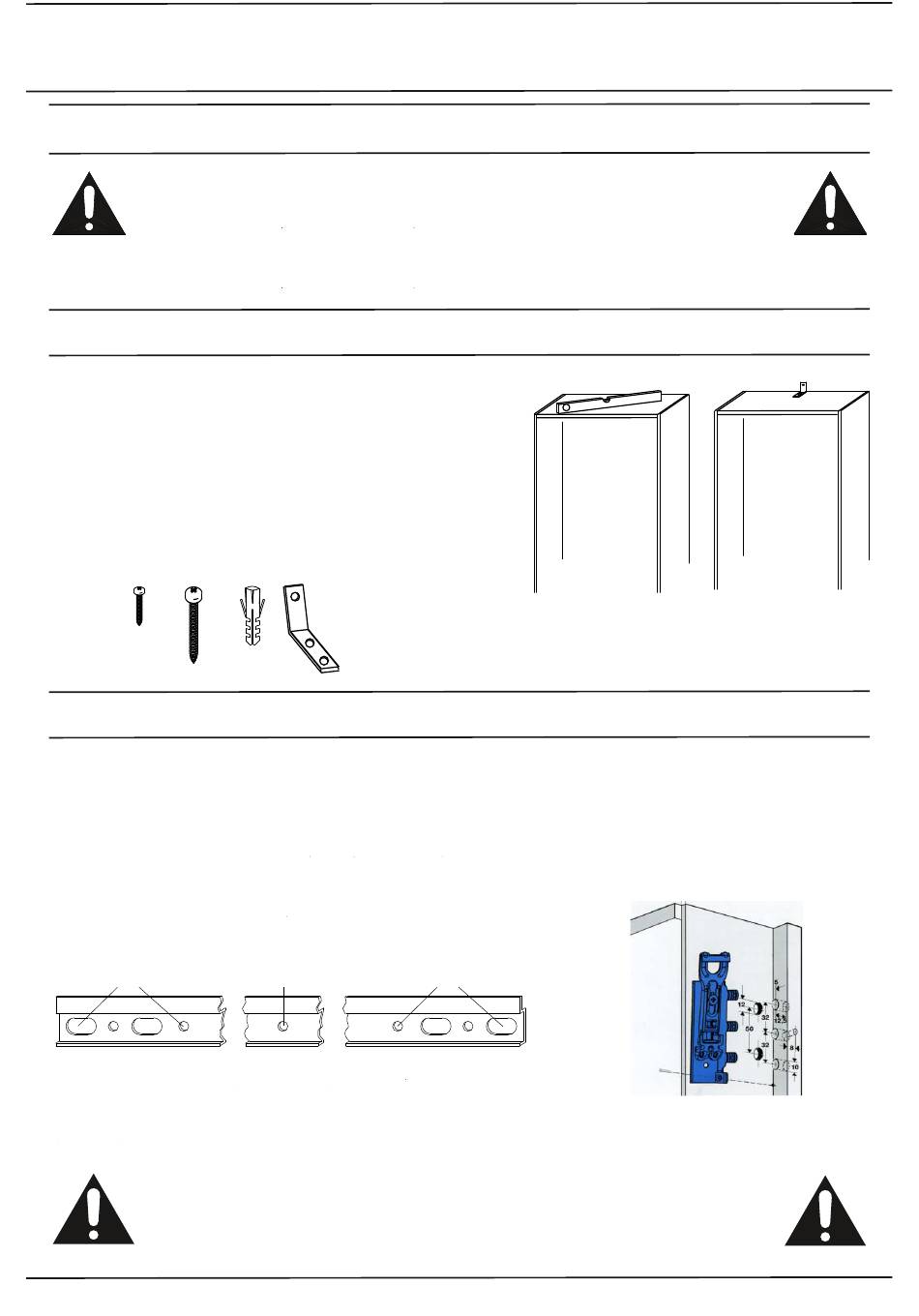

Wandmontage von hohen Standelementen

Die hohen Standelemente werden mit einem Winkel an
der Wand befestigt. Richten Sie das Standelement zuerst
aus und schrauben dann den Winkel auf den Oberboden.
Verwenden Sie die Schrauben Spax 4 x 17 mm.
Bohren Sie das Loch für den 6 mm Dübel in die Wand.
Zuletzt schrauben Sie den Winkel mit der Schraube Spax
5 x 50 mm an.
4x17
5x50
Wandmontage von Hängeelementen
Alle Hängeelemente müssen für die Wandbefestigung vorbereitet werden.
Bei Elementen, die aufgehängt werden, verwenden Sie
immer die mitgelieferte Aufhängeschiene! Verschrauben
Sie die Schiene mit den Schrauben 5,5 x 60 mm.
(Abb. rechts)
Schraube 5,5 x 60
LINKS
Fehlerhafte Montage kann zum Herunterstürzen des Korpusses führen!
Aufhängeschienen müssen unbedingt an beiden Seiten mit je
2 Schrauben angedübelt werden! Die Befestigungsmittel und die Wand
sind auf Eignung zu prüfen. Für Leichtbauwände verwenden Sie
entsprechende Spezialdübel! Nicht im Lieferumfang enthalten!
Sachschäden keine Haftung übernommen.
Winkel zur
6x30
Vitrinenbefestigung
an der Wand
Schraube 5,5 x 60
MITTE
Schraube 5,5 x 60
RECHTS
