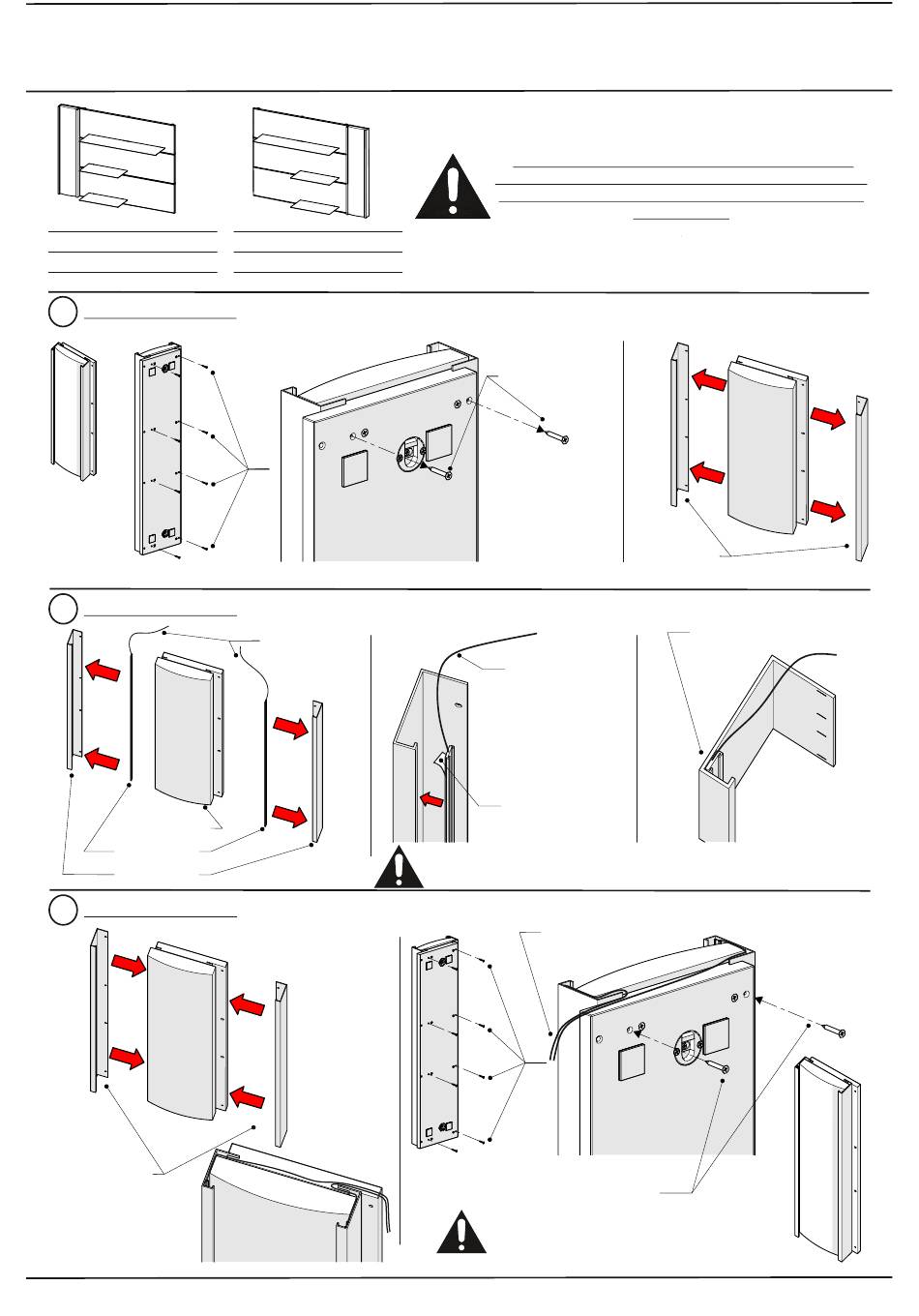

Hartmann RUNA Montageanweisung Seite 56

Paneele und Regale
B 117 H 86 T 24
4115 li.
1.
Nur bei Beleuchtung (optionales Zubehör): Demontage der Alu - Profile zur Montage Rindenbeleuchtung
2.
Nur bei Beleuchtung (optionales Zubehör): Montage der Beleuchtung
Rindenpaneel
LED Strip
ALU - Profile
3. Nur bei Beleuchtung (optionales Zubehör): Montage ALU-Profile
seitliches
hineinschieben
der ALU - Profile
in Paneelnuten
B 117 H 86 T 24
4116 re.
LED-Zuleitungen
nach oben
Dieses Element ist in linker und rechter Ausführung
erhältlich. Gezeigt ist in dieser Anleitung die linksseitige
Montage. Die rechtsseitige Variante ist spiegelbildlich
herausdrehen der
Profilschrauben
LED-Zuleitungen
nach oben
Schutzfolie von
LED Strip
abziehen und
in ALU - Profil kleben
Weitere Informationen zum Anschluss der Beleuchtung
(optional) entnehmen Sie bitte der Gesamt - Montageanleitung.
Beleuchtungskabel
hineindrehen der Profilschrauben
Bohrungen von ALU-Profil und Paneel-
rückwand sind beim Verschrauben
übereinander - zentriert!
55
zu montieren.
seitliches
herausziehen
der Aluprofile
LED-Position im Profil
