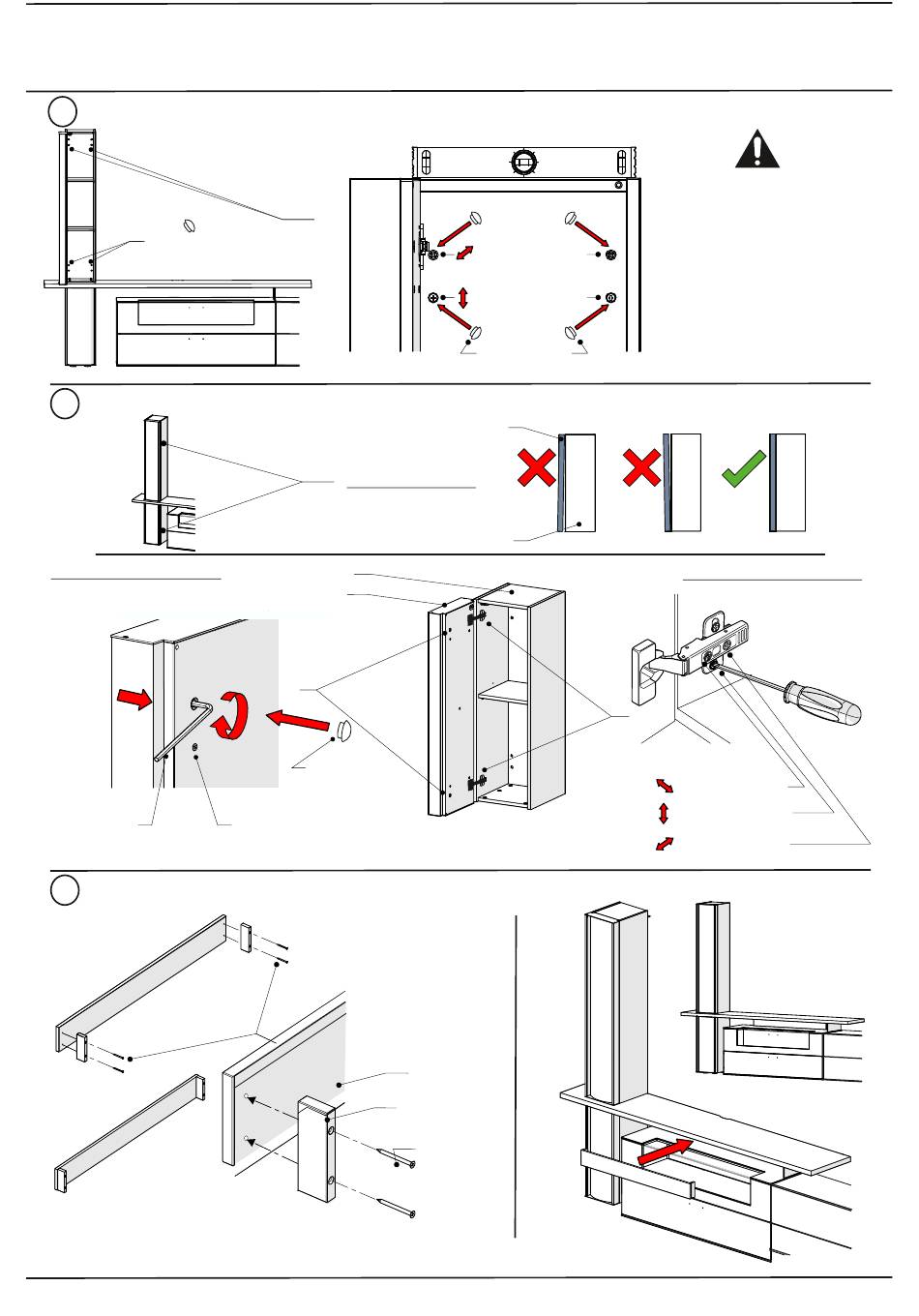

Hartmann RUNA Montageanweisung Seite 46

Korpus - Montage
15. Ausrichten unteres Element
Abdeckkappe
16. Ausrichtung Rindentür
griffseitige Türeinstellung
(Tiefeneinstellung)
Innensechs-
kantschlüssel
17. Montage Kabelblende
Querschnitt Korpus
Korpus
Rindentür
Abdeckkappe
Vor Einstellung dieser
Tiefennivellierung der Front
- Schraube lösen / nach
Einstellung wieder anziehen
Blende - Retoure
Tiefeneinstellung
Höheneinstellung
Abdeckkappe
Rindentür
Korpus
Kabelblende
Ø4x50mm
Schraube
45
Um die Kippsicherung zu
gewährleisten, achten Sie
darauf, dass der Aufhänge-
beschlag zu jeder Zeit in die
Aufhängeschiene eingreift!
Nach der Montage sind die
Bohrungen zur Einstellung
der Montagebeschläge mit
den beiliegenden Kappen
zu schließen!
bandseitige Türeinstellung
Rindentür
Seiteneinstellung
Höheneinstellung
Tiefeneinstellung
