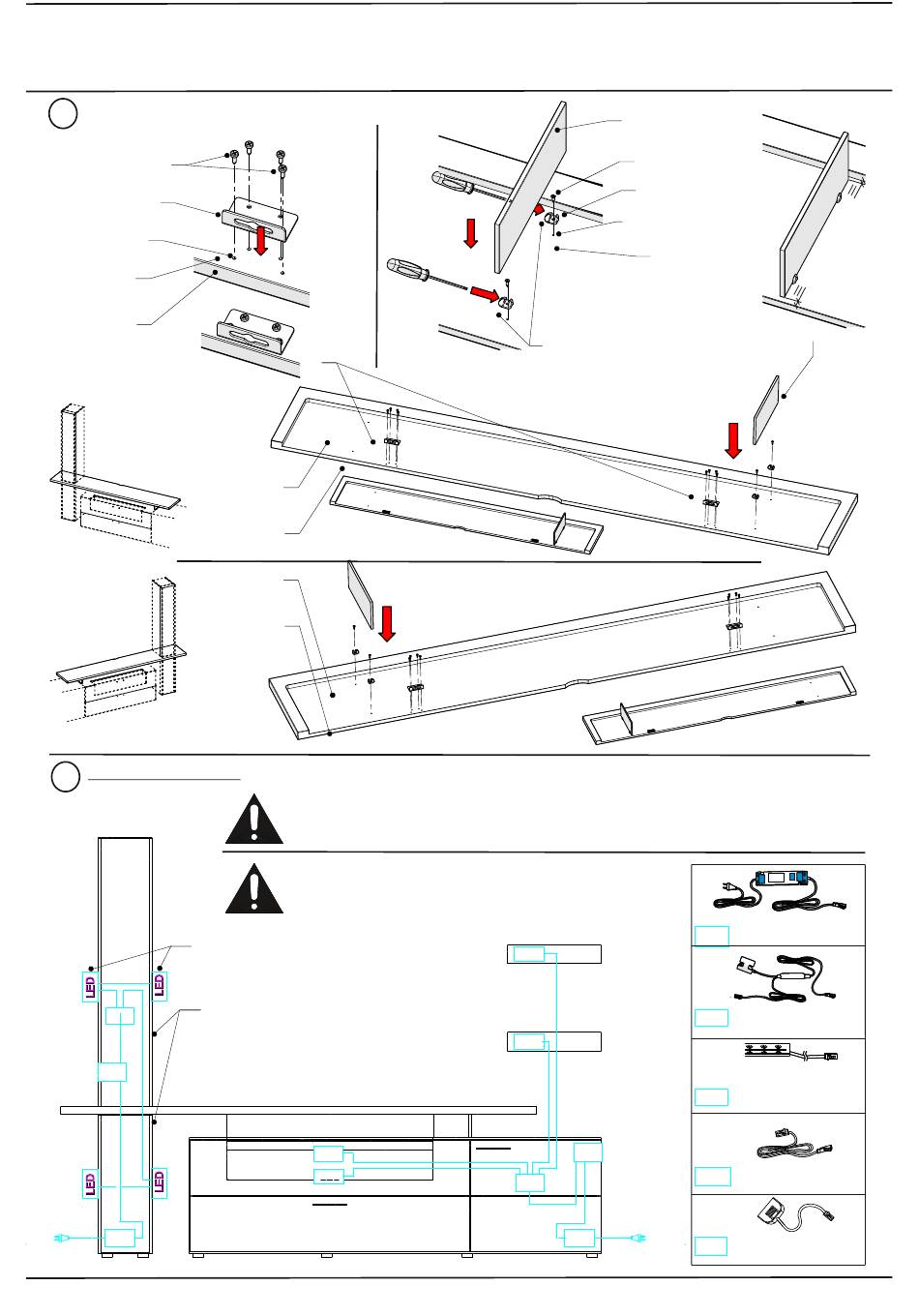

Hartmann RUNA Montageanweisung Seite 43

Korpus - Montage
7. Montage Beschläge TV Brücke
Ø3,5 x 15mm
Pan Headschraube
Montagewinkel
Vorbohrungen
Unterseite Unterseite
TV-Brücke TV-Brücke
Hinterkante
TV-Brücke
Unterseite
Hinterkante
Unterseite
Hinterkante
Nur bei Beleuchtung (optionales Zubehör): Verkabelungsschema
8.
Türbeleuchtung
(optionales Zubehör /
Werkseitig vormontiert)
6-F 6-F
TSR TSR
230Volt 230Volt
TFO TFO
TV-Brücke
TV-Brücke
TV-Brücke
TV-Brücke
Beachten Sie, dass die angeschlossene Wattage der Lampen nicht die Gesamtleistung des
Vorschaltgeräts übersteigt! Alle Elektroarbeiten dürfen nur von qualifizierten Personen
ausgeführt werden. (Beachten Sie die landesspezifischen Vorschriften)
Weitere Informationen zu der Montage von Beleuchtung,
Trafo und Touchschalter finden Sie in dieser
Gesamtmontageanleitung unter Beleuchtungen auf Seite 5.
Position
Rindenkorpen
entsprechend
Aufbauplan!
LED LED
LED LED
Glasstützseite
Vorbohrungen
Nach hineinstellen der
Glasseite in Bodenträger,
Fixierungsschraube
der Träger anziehen!
LED LED
LED LED
TSR TSR
6-F 6-F
230Volt 230Volt
TFO TFO
42
Ø4 x 17mm
Schraube
Bodentäger
Unterseite
TV-Brücke
Trafo mit Zuleitung Trafo mit Zuleitung
TFO TFO TFO TFO
Touchschalter
TSR TSR TSR TSR
LED LED
LED-Stripe / Spot
Verlängerungskabel
VLG VLG
6-Fach Stecker
6-F 6-F
