Hartmann RUNA Montageanweisung Seite 25

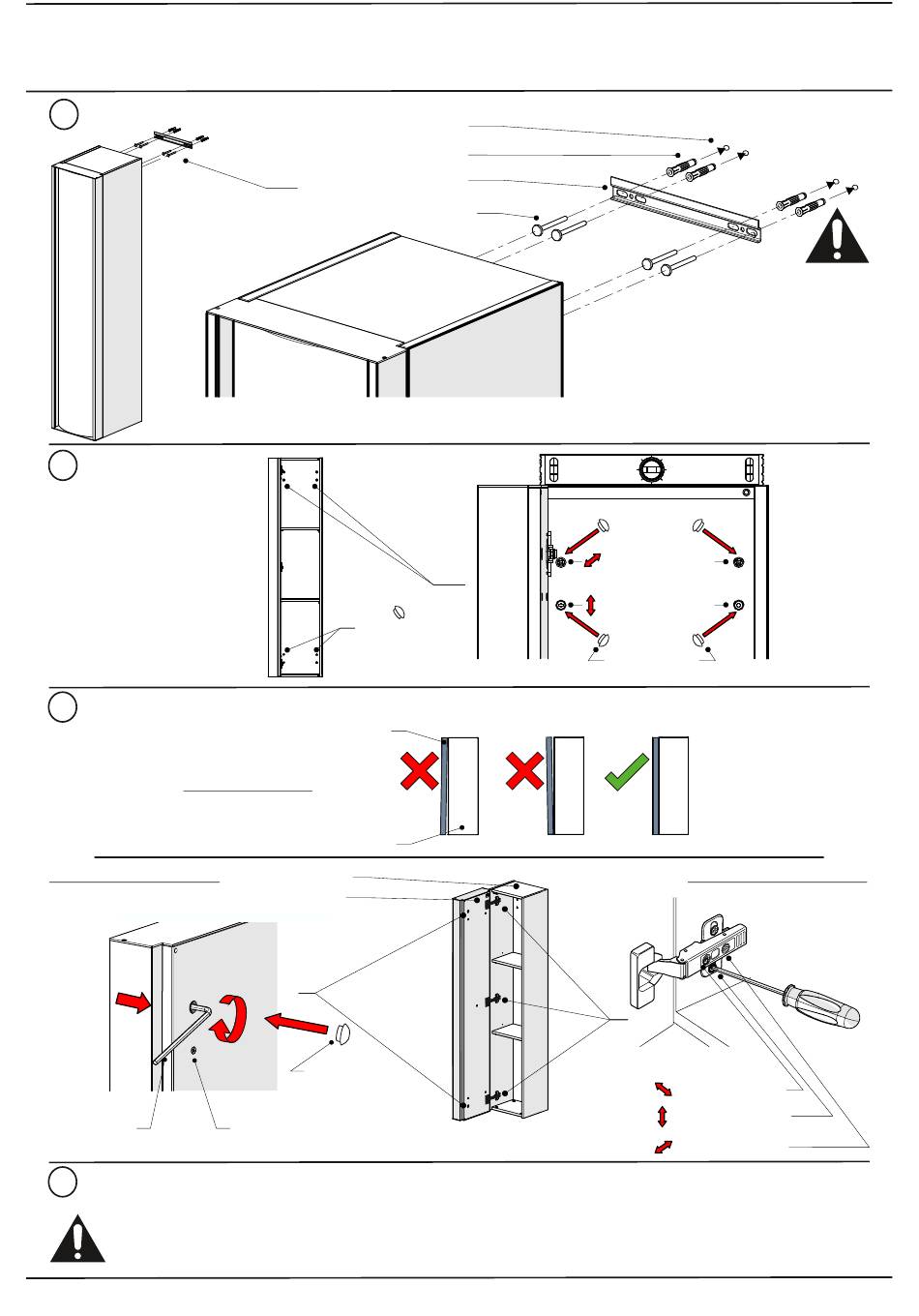

Korpus - Montage
Wandmontage
4.
Korpus ausrichten
5.
Ausrichtung Rindentür
6.
Querschnitt Korpus
griffseitige Türeinstellung
(Tiefeneinstellung)
Innensechs-
kantschlüssel
Anschluss LED - Beleuchtung (optionales Zubehör):
7.
Entsprechend Ihrer Bestellung wir das Element mit oder ohne werkseitig montierter Beleuchtung
geliefert. Falls Sie die Elementbeleuchtung bestellt haben, muss diese lediglich mit Trafo und Schalter
verbunden werden. Entnehmen Sie hierzu weitere Informationen aus der Beleuchtungsmontage
Ø8mm Wandbohrung
Ø8mm Nylondübel
Aufhängeschiene
Ø5,5x60mm
Zylinderkopfschraube
Abdeckkappe
Rindentür
Korpus
Korpus
Rindentür
Abdeckkappe
Vor Einstellung dieser
Tiefennivellierung der Front
- Schraube lösen / nach
Einstellung wieder anziehen
Seiten mit je 2 Schrauben ange-
dübelt werden! Die Befestigungsmittel
und die Wand sind auf Eignung zu
prüfen. Für Leichtbauwände verwen-
den Sie entsprechende Spezialdübel!
(Nicht im Lieferumfang enthalten!)
Tiefeneinstellung
Höheneinstellung
Abdeckkappe
Rindentür
Seite 5.
24
Die Aufhängeschiene
muss unbedingt an beiden
bandseitige Türeinstellung
Seiteneinstellung
Höheneinstellung
Tiefeneinstellung
