Hartmann RUNA Montageanweisung Seite 45

Korpus - Montage

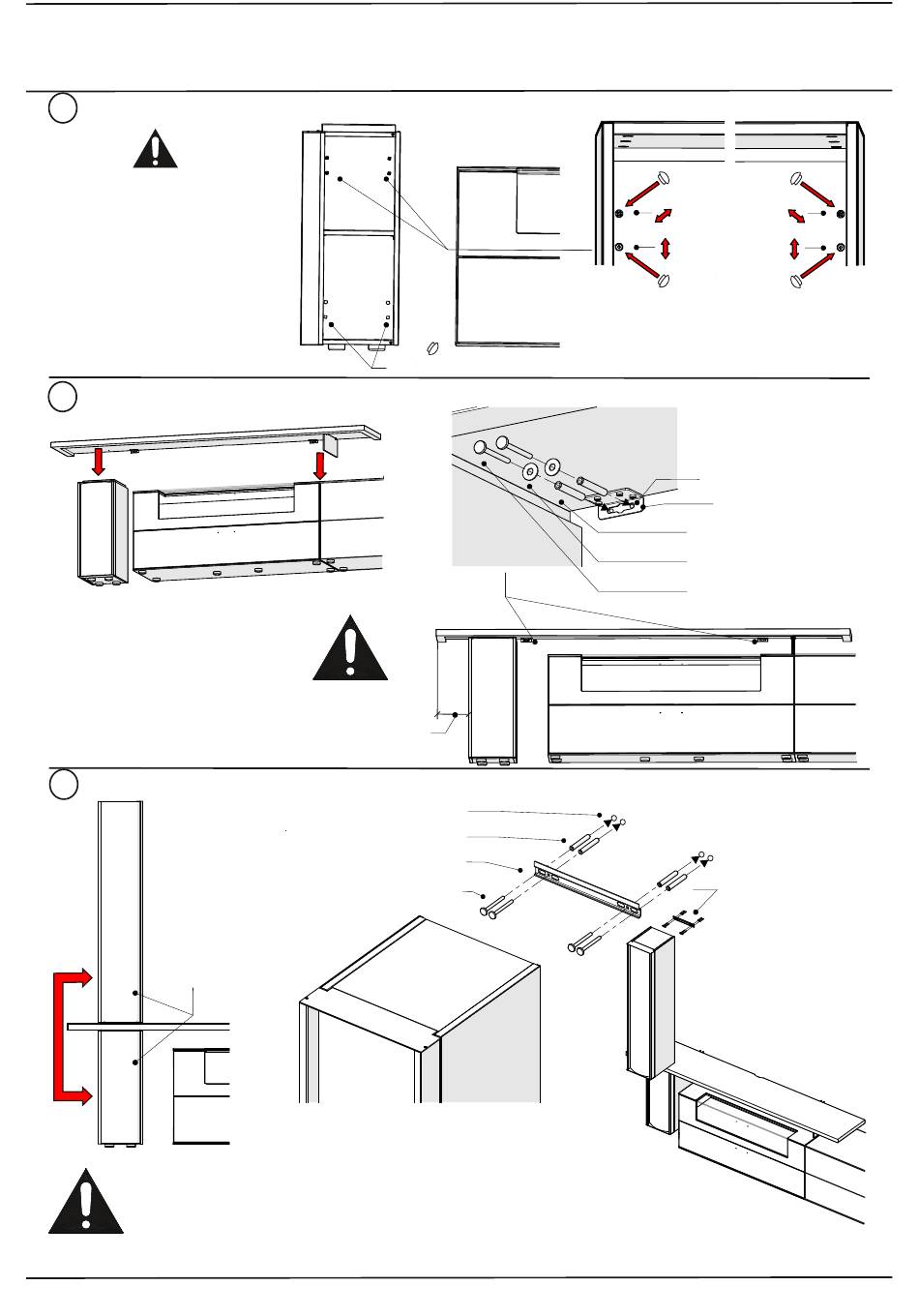

12. Ausrichten Aufhängebeschläge
Um die Kippsicherung zu
gewährleisten, achten Sie
darauf, dass der Aufhänge-
beschlag zu jeder Zeit in die
Aufhängeschiene eingreift!
Nach der Montage sind die
Bohrungen zur Einstellung
der Montagebeschläge mit
den beiliegenden Kappen
zu schließen!
Montage TV-Brücke
13.
Die TV Brücke muss unbedingt an
beiden Seiten mit je 2 Schrauben
angedübelt werden! Die Befestig-
ungsmittel und die Wand sind auf
Eignung zu prüfen. Für Leichtbau-
wände verwenden Sie
entsprechende Spezialdübel!
(Nicht im Lieferumfang enthalten!)
14. Montage oberer Korpus / Kippsicherung
Rindenkorpen
parallel
Um ein kippen des Möbels zu verhindern, muss dieses an die Wand montiert
werden. Verwenden Sie hierzu die Aufhängebeschläge! Die Aufhängeschiene
muss unbedingt an beiden Seiten mit je 2 Schrauben angedübelt werden!
Die Befestigungsmittel und die Wand sind auf Eignung zu prüfen. Für Leicht-
bauwände verwenden Sie entsprechende Spezialdübel! (Nicht im Lieferumfang enthalten!)
Abdeckkappe
Maße
entsprechend
Aufbauplan
Ø8mm Wandbohrung
Ø8mm Nylondübel
Aufhängeschiene
Ø5,5x60mm
Zylinderkopfschraube
44
Tiefeneinstellung
Höheneinstellung
Abdeckkappe
Ø8mm Wandbohrung
Montagewinkel
Ø8mm Nylondübel
Ø20mm Unterlegscheibe
Ø5,5x60mm
Zylinderkopfschraube
