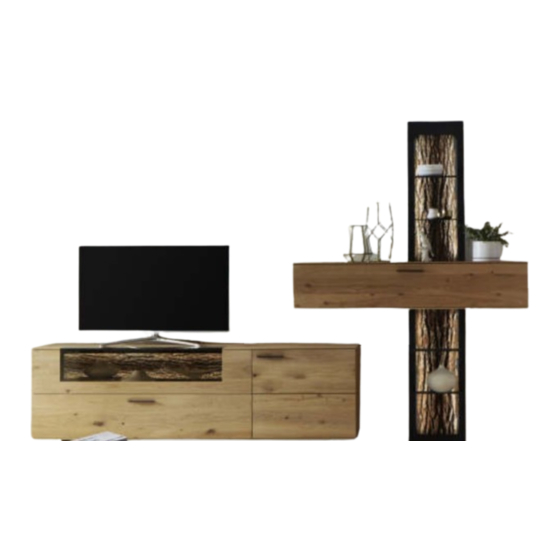

Hartmann RUNA Montageanweisung

Hartmann RUNA Montageanweisung

Vorschau ausblenden Andere Handbücher für RUNA:
Inhaltsverzeichnis

Werbung

Quicklinks

RUNA
Montageanweisung+
Gebrauchs-
und Pflegeanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Hartmann RUNA

Inhaltszusammenfassung für Hartmann RUNA

  • Seite 1 RUNA Montageanweisung+ Gebrauchs- und Pflegeanleitung...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Bitte beachten Sie, dass besonders bei wandhängenden Elementen eine fehlerhafte Montage zum Herunterstürzen des Elementes führen kann. Vor der Montage sind die Wand und die Befestigungsmittel auf Eignungzu prüfen! Für Leichtbauwände benötigen Sie spezielle Befestigungsmittel (nicht im Lieferumfang). Alle Standelemente müssen darüber hinaus, wie ab Seite 9 ff. beschrieben, an der Wand befestigt werden.
  • Seite 3 Inhaltsverzeichnis 8. Tische Speisetisch 1530 Seite 63 Speisetisch 0524 / 0525 Seite 65 Speisetisch 0545 / 0546 Seite 66 Couchtisch 0425 Seite 67 Couchtisch 1410 Seite 69 9. Lampen Lampe 9903 Seite 71 10. Pflegetipps Eigenschaften von Massivholz Seite 73 Seite 74 Reinigung und Pflege Montagevideos zu den Elementen...

  • Seite 4: Hilfsmittel Für Die Montage

    Inhaltsverzeichnis Hilfsmittel für die Montage Für die Montage benötigen Sie: Schraubendreher 2 Personen Wasserwaage Bohrmaschine oder AKKU - Schrauber Der Aufbauplan Jeder Kommission liegt ein Aufbauplan mit Frontansicht der Wohn- wand bei. Sortieren Sie die Verpackungseinheiten nach der Zeichnung. Die Korpuselemente sind werkseitig vormontiert.

  • Seite 5: Übersicht Aufbauplan

    Übersicht Aufbauplan Wandregal Regalelement Hängeelement Regalelement Unterteil Füße Wandpaneelbeleuchtung 1159 / 1199 Die Beleuchtung der Wandpaneele wird von unten, hinter dem Regalboden montiert. Ziehen Sie die Schutzfolie von der LED Strip und kleben die Beleuchtung mittig unter die Wandanschlussleiste. (Abb.: 1) Abb.

  • Seite 6: Beleuchtung

    Beleuchtung Verkabelung Beleuchtung Bei diesem Modell gibt es keinen klassischen Fußschalter. Anstatt dessen wird ein Berührungsschalter eingesetzt. Folgende Artikel werden Ihnen geliefert: LED-Beleuchtung Vorschaltgerät mit Zuleitung und Verteiler Berührungsschalter (15/30W) 1. Der Schalter wird an der Hinterkante einer Außenseite des Möbels montieren. Die Position ist frei wählbar.
  • Seite 7 Beleuchtung Kombi V24 & Sideboard Beachten Sie, dass die angeschlossene Wattage der Lampen nicht die Gesamtleistung des Vorschaltgeräts übersteigt! Alle Elektroarbeiten dürfen nur von qualifizierten Personen ausgeführt werden. (Beachten Sie die landesspezifischen Vorschriften) Standard-Verkabelungsschema Vorschlagskombination V24 & Sideboard 230Volt 230Volt 230Volt 230Volt Trafo mit Zuleitung...
  • Seite 8 Beleuchtung Kombi V20 Beachten Sie, dass die angeschlossene Wattage der Lampen nicht die Gesamtleistung des Vorschaltgeräts übersteigt! Alle Elektroarbeiten dürfen nur von qualifizierten Personen ausgeführt werden. (Beachten Sie die landesspezifischen Vorschriften) Standard-Verkabelungsschema Vorschlagskombination V20 230Volt 230Volt Trafo mit Zuleitung Trafo mit Zuleitung Touchschalter Touchschalter LED-Stripe / Spot...

  • Seite 9: Aufstellen Der Wohnwand / Wandbefestigung Stellfläche Vermessen

    Aufstellen der Wohnwand Stellfläche vermessen und festlegen Bevor Sie mit dem Aufbau beginnen, vermessen Sie genau die Stellfläche und von Wand zu Wand überprüfen Sie den Platzbedarf. links oder rechts bündig mittig Montage Sockelfüße Abb. 1 1. Entfernen Sie die Verpackung und legen Schonerleisten die Teile auf eine plane, saubere und weiche Unterlage.

  • Seite 10: Wandbefestigung

    Wandbefestigung Wandbefestigung Alle hohen Türenelemente müssen an der Wand befestigt werden! Nicht an der Wand befestigte Elemente kippen beim Öffnen der Türen nach vorne. Beachten Sie dies auch während der Montage! Bei nicht vorschriftsmäßiger und /oder nicht fachmännischer Montage wird bei Personen- oder Sachschäden keine Haftung übernommen.
  • Seite 11 Korpus - Montage Hängeelement 1 Klappe Metall B 154 H 13 T 39 1155 Bitte beachten Sie, dass eine fehlerhafte Montage zum Herunterstürzen des Elements führen kann. Vor der Montage sind die Wand und die Befestigungsmittel auf Eignung zu prüfen! Für Leichtbauwände benötigen Sie spezielle Befestigungsmittel (nicht im Lieferumfang).
  • Seite 12 Korpus - Montage 7. Verschließen Sie die Montagelöcher der Rückwand mit den Abdeckkappen und drehen in die oberen Bohrungen die M8x25mm Halbrundkopfschrauben ein. Die Schrauben dürfen nicht in den Falzbereich hineinreichen. (Abb. 4) Montagerückwand Ø8x25mm Halbrundschraube Montagerückwand Abdeckkappe Abdeckkappe Abb. 4 Rändelschraube 8.
  • Seite 13 Korpus - Montage B 82 H 205 T 39 0081 Montage Sockelfüße Zapfenelement Gleitelement Bohrung Unterboden Zapfen- element Ø4 x 13mm RW-Schrauben Gleitelement Unterboden Nur bei Beleuchtung (optionales Zubehör): Montage 6-Fach - Verteiler / evtl. Trafo und Touchschalter mögliche Montagepositionen des Touchschalters Trafo auf Rück- Zuleitung durch...
  • Seite 14 Korpus - Montage Montage Kippsicherung Oberboden Ø6mm Wandbohrung Montagewinkel Ø4x17mm Schraube Ø6x30mm Nylondübel Ø5x50mm Schraube Um ein Umstürzen des Möbels zu vermeiden, muss dieses unbedingt mit der Kippsicherung an der Wand befestigt werden. Die Befestigungs- mittel und die Wand sind auf Eignung zu prüfen. Für Leichtbauwände verwenden Sie entsprechende Spezialdübel! Nicht im Lieferumfang enthalten! Montage Innenkorpus...
  • Seite 15 Korpus - Montage Ausrichtung innere Rindentür Rindentür Querschnitt Korpus Innenkorpus griffseitige Türeinstellung bandseitige Türeinstellung Innenkorpus (Tiefeneinstellung) Rindentür Rindentür Abdeckkappe Seiteneinstellung Vor Einstellung dieser Höheneinstellung Tiefennivellierung der Front Innensechs- - Schraube lösen / nach kantschlüssel Tiefeneinstellung Einstellung wieder anziehen Montage Glasbodenträger Bohrungen für Bodenträger 32 Stück...
  • Seite 16 Korpus - Montage Montage Möbelknopf Möbelgriff- schraube M4x12 Bohrung Glastür Distanzhülse Möbelknopf...
  • Seite 17 Korpus - Montage B 82 H 205 T 39 0085 Montage Sockelfüße Zapfenelement Gleitelement Bohrung Unterboden Zapfen- element Ø4 x 13mm RW-Schrauben Gleitelement Unterboden Nur bei Beleuchtung (optionales Zubehör): Montage 6-Fach - Verteiler / evtl. Trafo und Touchschalter mögliche Montagepositionen des Touchschalters Trafo auf Rück- wand kleben...
  • Seite 18 Korpus - Montage Montage Kippsicherung Oberboden Ø6mm Wandbohrung Montagewinkel Ø4x17mm Schraube Ø6x30mm Nylondübel Ø5x50mm Schraube Um ein Umstürzen des Möbels zu vermeiden, muss dieses unbedingt mit der Kippsicherung an der Wand befestigt werden. Die Befestigungs- mittel und die Wand sind auf Eignung zu prüfen. Für Leichtbauwände verwenden Sie entsprechende Spezialdübel! Nicht im Lieferumfang enthalten! Montage TAB - Trägerelemente...
  • Seite 19 Korpus - Montage Innenkorpus ausrichten TAB - Trägerelement Tiefeneinstellung Höheneinstellung Abdeckkappe Montage Holzböden Freiraum zwischen Boden Hinterkante Boden Trägerelement und Rückwand! Holzboden fixieren Ausrichtung innere Rindentür Rindentür Querschnitt Korpus Innenkorpus bandseitige Türeinstellung griffseitige Türeinstellung Innenkorpus (Tiefeneinstellung) Rindentür Rindentür Abdeckkappe Seiteneinstellung Vor Einstellung dieser Höheneinstellung Tiefennivellierung der Front...
  • Seite 20 Korpus - Montage B 106 H 138 T 44 7101 Demontage Fronten Montage Sockelfüße Zapfenelement Gleitelement Bohrung Unterboden Zapfen- element Ø4 x 13mm RW-Schrauben Gleitelement Unterboden Nur bei Beleuchtung (optionales Zubehör): Montage 6-Fach - Verteiler / evtl. Trafo und Touchschalter Zuleitung durch Bohrung ziehen 6-Fachverteiler...
  • Seite 21 Korpus - Montage Korpus ausrichten Wasserwaage Höheneinstellung durch drehen der Gleiter per Hand Montage Kippsicherung Ø8mm Wandbohrung Ø8mm Nylondübel 130mm Aufhängeschiene Ø5,5x60mm Zylinderkopfschraube Um ein kippen des Möbels zu verhindern, muss dieses an die Wand montiert werden. Verwenden Sie hierzu die Aufhängebeschläge! Die Aufhängeschienen müssen unbedingt an beiden Seiten mit je 2 Schrauben angedübelt werden! Die Befestig- ungsmittel und die Wand sind auf Eignung zu prüfen.
  • Seite 22 Korpus - Montage Innenkorpus ausrichten Bohrung für Bohrung für Bodenträger Bodenträger Tiefeneinstellung Höheneinstellung Abdeckkappe Ausrichtung innere Rindentür Rindentür Querschnitt Korpus Innenkorpus griffseitige Türeinstellung bandseitige Türeinstellung Innenkorpus (Tiefeneinstellung) Rindentür Rindentür Abdeckkappe Seiteneinstellung Vor Einstellung dieser Höheneinstellung Tiefennivellierung der Front Innensechs- - Schraube lösen / nach kantschlüssel Tiefeneinstellung Einstellung wieder anziehen...
  • Seite 23 Korpus - Montage Montage Glasböden Bodenträger Glasboden Glasboden Glasböden in fixieren Bodenträger schieben Rückwand Aufsicht Korpus Freiraum Glasböden bündig mit Hinterkante Innenkorpus Glasböden Glasboden Front Innenkorpus Einbau Front Griffmontage Möbelgriff- schraube M4x12 Bohrung Glastür Distanzhülse Möbelgriff...
  • Seite 24 Korpus - Montage Anschlag links Anschlag rechts B 28 H 138 T 36 B 28 H 138 T 36 7021 7022 Wechsel Türanschlag Wechsel Türanschlag Dieses Element ist links Entnahme / rechts verwendbar der E-Böden und ist entsprechend dem Aufbauplan zu montieren.
  • Seite 25 Korpus - Montage Wandmontage Ø8mm Wandbohrung Ø8mm Nylondübel Aufhängeschiene Ø5,5x60mm Zylinderkopfschraube Die Aufhängeschiene muss unbedingt an beiden Seiten mit je 2 Schrauben ange- dübelt werden! Die Befestigungsmittel und die Wand sind auf Eignung zu prüfen. Für Leichtbauwände verwen- den Sie entsprechende Spezialdübel! (Nicht im Lieferumfang enthalten!) Korpus ausrichten Tiefeneinstellung...

  • Seite 26: Wandmontage

    Korpus - Montage B 144 H 42 T 44 2141 Falls Sie dieses Hängeelement mit den Standelementen 0023 / 0024 kombiniert aufbauen, verwenden Sie bitte die Montageanleitung auf Seite 26. Hier sind wichtige Information zur Montage der einzelnen Bauteile enthalten. Nur bei Beleuchtung (optionales Zubehör): Montage der Vitrinenbeleuchtung Kabel durch Klappenfach...
  • Seite 27 Korpus - Montage Korpus ausrichten Tiefeneinstellung Höheneinstellung Abdeckkappe Montage Griff M4x23 Möbelgriffschrauben Frontbohrungen Möbelgriff Anschluss LED - Beleuchtung (optionales Zubehör): Falls Sie die Elementbeleuchtung bestellt haben, muss diese lediglich mit Trafo und Schalter verbunden werden. Entnehmen Sie hierzu weitere Informationen aus der Beleuchtungsmontage Seite 5.

  • Seite 28: Hinweis Zu Kombi

    Korpus - Montage Hinweis zu Kombi - Nr.: 36 B 144 H 42 T 44 B 28 H 211 T 36 B 28 H 211 T 36 2141 0023 0024 Wechsel Türanschlag oberes Element Dieses Element ist links / rechts verwendbar und ist entsprechend dem Aufbauplan zu montieren.
  • Seite 29 Korpus - Montage Nur bei rechts angeschlagener Tür (Element 0024): Drehen der Bodenträger / Einbau E-Böden Einbau der E-Böden Aufkleben der Filzgleiter auf Unterboden Filzgleiter Unterboden Filzgleiter Schutzfolie vom Klebeband des Filzgleiters abziehen und auf Unterboden kleben. Demontage der unteren Frontblende Demontage untere Frontblende Schrauben...
  • Seite 30 Korpus - Montage Wechsel Türanschlag mittleres Element Dieses Element ist links / rechts verwendbar und ist entsprechend dem Aufbauplan zu montieren. Wechsel Türanschlag Korpus drehen mittleres Element 0023 - Anschlag links mittleres Element 0024 - Anschlag rechts (Werksauslieferung) Montage Distanzplatte unter Unterboden Distanzplatte Distanzplatte Filzgleiter, werkseitig...
  • Seite 31 Korpus - Montage Aufkleben der Filzgleiter auf Oberboden Schutzfolie vom Klebeband des Filzgleiters abziehen und auf Oberboden kleben. Filzgleiter Oberboden 10. Montage Sockelgleiter Zapfenelement Gleitelement Bohrung Unterboden Zapfen- element Ø4 x 13mm RW-Schrauben Gleitelement Unterboden 11. Demontage Front aus Vitrinen - Hängeelement...
  • Seite 32 Korpus - Montage Nur bei Beleuchtung (optionales Zubehör): Verkabelungsschema Beachten Sie, dass die angeschlossene Trafo mit Zuleitung Trafo mit Zuleitung Wattage der Lampen nicht die Gesamtleistung des Vorschaltgeräts übersteigt! Alle Elektroarbeiten dürfen nur von Türbeleuchtung qualifizierten Personen ausgeführt Touchschalter Touchschalter werden.
  • Seite 33 Korpus - Montage Montage des Mittelelements in Hängeelement Nur bei Frontbeleuchtung: Zuleitung durch Rückwandbohrung ziehen seitliche Position des Rindenkorpus entsprechend Aufbauplan! Distanzplatte - entsprechend Grafik - mittig unter Rindenkorpus im Unterboden des Hängeelements mit einem Ø5mm Bohrer 2 Schraublöcher vorbohren und beide Korpen mit 2 Stück Ø4 x 35mm Schraube verschrauben Nur bei Tür - Beleuchtung (optionales Zubehör): Kabelführung Türen - / Vitrinen - Beleuchtung Verlängerungsleitung zum...
  • Seite 34 Korpus - Montage Korpus ausrichten Tiefeneinstellung Höheneinstellung Abdeckkappe Montage oberes Rindenelement Ø8mm Wandbohrung Ø8mm Nylondübel Aufhängeschiene Ø5,5x60mm Zylinderkopfschraube Rindenkorpen parallel Die Aufhängeschiene muss unbedingt an beiden Seiten mit je 2 Schrauben angedübelt werden! Die Befestigungs- mittel und die Wand sind auf Eignung zu prüfen.
  • Seite 35 Korpus - Montage Unterer Rindenkorpus positionieren Rindenkorpen parallel Korpus ausrichten / unter Hängeelement nivellieren Höheneinstellung mit Innen- sechskantschlüssel Abdeckkappe Höheneinstellung durch drehen der Gleiter per Hand unteres Rindenelement bis unter Hängeelement hoch drehen Montage Front für Hängelement...
  • Seite 36 Korpus - Montage Ausrichtung Rindentür Rindentür Querschnitt Korpus Korpus griffseitige Türeinstellung bandseitige Türeinstellung Korpus (Tiefeneinstellung) Rindentür Rindentür Abdeckkappe Seiteneinstellung Vor Einstellung dieser Höheneinstellung Tiefennivellierung der Front Innensechs- - Schraube lösen / nach kantschlüssel Tiefeneinstellung Einstellung wieder anziehen Montage Griffe M4x23 Möbelgriffschrauben Frontbohrungen Möbelgriff...
  • Seite 37 Korpus - Montage Hinweis zu Anschlag links Anschlag rechts Kombi - Nr.: 58 B 28 H 207 T 36 B 28 H 207 T 36 0025 0026 Wechsel Türanschlag Wechsel Türanschlag Dieses Element ist links / rechts verwendbar und ist entsprechend dem Aufbauplan zu montieren.
  • Seite 38 Korpus - Montage Aufkleben der Filzgleiter auf Unterboden des oberen Elements Filzgleiter Unterboden Filzgleiter Schutzfolie vom Klebeband des Filzgleiters abziehen und auf Unterboden kleben. Nur bei Beleuchtung (optionales Zubehör): Verkabelungsschema Türbeleuchtung (optionales Zubehör / Werkseitig vormontiert) Trafo mit Zuleitung Trafo mit Zuleitung Beachten Sie, dass die angeschlossene Position Wattage der Lampen nicht die...
  • Seite 39 Korpus - Montage Wandmontage unteres Element Ø8mm Wandbohrung Ø8mm Nylondübel Aufhängeschiene Ø5,5x60mm Zylinderkopfschraube Die Aufhängeschiene muss unbedingt an beiden Seiten mit je 2 Schrauben ange- dübelt werden! Die Befestigungsmittel und die Wand sind auf Eignung zu prüfen. Für Leichtbauwände verwen- den Sie entsprechende Spezialdübel! (Nicht im Lieferumfang enthalten!) Ausrichten unteres Element...
  • Seite 40 Korpus - Montage Korpus ausrichten Tiefeneinstellung Höheneinstellung Abdeckkappe Wandmontage und ausrichten des oberen Elements Rindenkorpen parallel Montage wie bei Punkt 7 + 8 Die Aufhängeschiene muss unbedingt an beiden Seiten mit je 2 Schrauben ange- dübelt werden! Die Befestigungsmittel und die Wand sind auf Eignung zu prüfen.
  • Seite 41 Korpus - Montage Hinweis zu Kombi - Nr.: 64 B 28 H 215 T 36 B 28 H 215 T 36 B 244 H 4 T 44 0027 li. 0028 re. 1241 Wechsel Türanschlag Wechsel Türanschlag Dieses Element ist links / rechts verwendbar und ist entsprechend dem Aufbauplan zu...
  • Seite 42 Korpus - Montage Unteres Element: Montage Sockelgleiter Zapfenelement Gleitelement Bohrung Unterboden Zapfen- element Ø4 x 13mm RW-Schrauben Gleitelement Unterboden Unteres Element: Montage Distanzplatte Ø8 x 30mm Riffeldübel Distanzplatte Ø4 x 35mm Schraube Distanzplatte Ø8 x 30mm Riffeldübel Oberboden Ø15mm Bohrung Oberes Element: Aufkleben der Filzgleiter auf Unterboden Filzgleiter Unterboden...
  • Seite 43 Korpus - Montage Montage Beschläge TV Brücke Glasstützseite Ø4 x 17mm Ø3,5 x 15mm Schraube Pan Headschraube Bodentäger Montagewinkel Vorbohrungen Vorbohrungen Unterseite TV-Brücke Unterseite Unterseite TV-Brücke TV-Brücke Hinterkante Nach hineinstellen der TV-Brücke Glasseite in Bodenträger, Fixierungsschraube der Träger anziehen! Unterseite TV-Brücke Hinterkante TV-Brücke...
  • Seite 44 Korpus - Montage Nur bei Rinden - Tür - Beleuchtung (optionales Zubehör): Kabelführung Türen - Beleuchtung Zuleitungen dürfen nicht eingequetscht werden! - Kurzschlussgefahr! - ggf. Montage Touch- / Berührungsschalter Rückseite Korpus kleine Kerben zur Verlegung der Beleuchtungsleitungen in Ober- bzw. Unterböden schneiden. Beleuchtungsleitungen durch Kerben nach oben verlegen 10.
  • Seite 45 Korpus - Montage 12. Ausrichten Aufhängebeschläge Um die Kippsicherung zu gewährleisten, achten Sie Tiefeneinstellung darauf, dass der Aufhänge- beschlag zu jeder Zeit in die Höheneinstellung Aufhängeschiene eingreift! Nach der Montage sind die Abdeckkappe Bohrungen zur Einstellung der Montagebeschläge mit den beiliegenden Kappen zu schließen! Abdeckkappe Montage TV-Brücke...
  • Seite 46 Korpus - Montage 15. Ausrichten unteres Element Um die Kippsicherung zu gewährleisten, achten Sie darauf, dass der Aufhänge- beschlag zu jeder Zeit in die Abdeckkappe Tiefeneinstellung Aufhängeschiene eingreift! Nach der Montage sind die Bohrungen zur Einstellung Höheneinstellung der Montagebeschläge mit den beiliegenden Kappen Abdeckkappe zu schließen!
  • Seite 47 Korpus - Montage B 106 H 138 T 44 7105 Montage Sockelfüße Zapfenelement Gleitelement Bohrung Unterboden Zapfen- element Ø4 x 13mm RW-Schrauben Gleitelement Unterboden Demontage Glasböden Bodenträger Glasböden aus Bodenträger schieben Bodenträger Glasboden lösen Montage Rindenapplikation Bohrung zur Kabeldurchführung der Beleuchtung (optional) nach oben Rückseite Rindenapplikation...
  • Seite 48 Korpus - Montage Beleuchtungskabel (optional) durch Rückwandbohrung ziehen Dübelbohrung in Rückwand Rindenapplikation durch Riffeldübel auf Rückwand positionieren Beleuchtungskabel (optional) Montage von Trafo und Touchschalter auf der 2 Stück Ø4 x 35mm RW-Schrauben Korpusrückseite zur Fixierung der Rindenapplikation (Weitere Informationen zum Anschluss Beleuchtung finden Sie in dieser Gesamt- montageanleitung auf Seite 5 )
  • Seite 49 Korpus - Montage Montage Kippsicherung Ø8mm Wandbohrung Ø8mm Nylondübel 130mm Aufhängeschiene Ø5,5x60mm Zylinderkopfschraube Um ein kippen des Möbels zu verhindern, muss dieses an die Wand montiert werden. Verwenden Sie hierzu die Aufhängebeschläge! Die Aufhängeschienen müssen unbedingt an beiden Seiten mit je 2 Schrauben angedübelt werden! Die Befestigungsmittel und die Wand sind auf Eignung zu prüfen.

  • Seite 50: Paneele / Regale

    Paneele und Regale B 274 H 33,5 T 29 B 274 H 33,5 T 29 1221 1225 1. Entfernen Sie die Verpackung von den Möbelteilen und legen die Teile auf eine plane, saubere und weiche Unterlage um Beschädigungen zu vermeiden. 2.
  • Seite 51 Paneele und Regale 5. Verschrauben Sie die beiden Paneele mit dem Hängekorpus. Hierzu sind hinter dem Metallrahmen jeweils oben und unten Winkel werkseitig vormontiert. Verwenden Abb. 3 Sie hierzu die Ø3,5x20 Metallrahmen Senkkopfschrauben. (Abb. 3) Hänge- Korpus Wandpaneel element Winkel Ø3,5x20mm Holzschraube 6.

  • Seite 52: Wandboard 1051 / 1171

    Paneele und Regale B 48 H 9,5 T 21 B 173 H 9,5 T 21 1051 1171 Herausziehen der Montageleiste Montageleiste Griffbohrung zum Herausziehen der Montageleiste aus Wandboard Wandboard 1051 Wandboard 1171 Wandmontage - Montageleiste Montageleiste Grundplatte Montageleiste Tablarträger für 1171 Wasserwaage Ø8mm Nylondübel Ø8mm Wandbohrung...
  • Seite 53 Paneele und Regale Nur bei Beleuchtung (optionales Zubehör): Montage Board - Beleuchtung LED Verbindungsleitung LED Strip Schutzfolie von LED Strip entfernen und mittig auf Montageleiste kleben Montageleiste Montageleiste für 1171 für 1051 Position LED Strip auf Weitere Informationen zum Anschluss Montagerückwand Beleuchtung entnehmen Sie der Zuleitung LED Strip durch Nut...
  • Seite 54 Paneele und Regale Dieses Element ist in linker und rechter Ausführung erhältlich. Gezeigt ist in dieser Anleitung die linksseitige Montage. Die rechtsseitige Variante ist spiegelbildlich zu montieren. B 154 H 107 T 24 B 154 H 107 T 24 5151 li. 5152 re.
  • Seite 55 Paneele und Regale Ansicht Rückseite Ø4 x 20mm RW-Schrauben Metall - Regalboden Schraublasche Paneel Wandmontage Paneel Ø8mm Wandbohrung Ø8mm Nylondübel 130mm Aufhängeschiene Ø5,5x60mm Zylinderkopfschraube Die Aufhängeschienen müssen unbedingt an beiden Seiten mit je 2 Schrauben angedübelt werden! Die Befestigungsmittel und die Wand sind auf Eignung zu prüfen.
  • Seite 56 Paneele und Regale Dieses Element ist in linker und rechter Ausführung erhältlich. Gezeigt ist in dieser Anleitung die linksseitige Montage. Die rechtsseitige Variante ist spiegelbildlich zu montieren. B 117 H 86 T 24 B 117 H 86 T 24 4115 li. 4116 re.
  • Seite 57 Paneele und Regale Montage Metallböden Paneel - Nuten Ansicht Vorderseite Metall - Regalboden Ansicht Rückseite Ø4 x 20mm RW-Schrauben Metall - Regalboden Schraublasche Paneel Montage Metallböden Ansicht Voderseite Regalpaneel Rindenpaneel Regalpaneel Ansicht Rückseite Vorbohrungen Rindenpaneel Ø3,5 x 30mm Schrauben...

  • Seite 58: Wandpaneel 4115 / 4116

    Paneele und Regale Montage Wandpaneel 4115 / 4116 Wandmontage Paneel Ø8mm Wandbohrung Ø8mm Nylondübel 130mm Aufhängeschiene Ø5,5x60mm Zylinderkopfschraube Die Aufhängeschienen müssen unbedingt an beiden Seiten mit je 2 Schrauben angedübelt werden! Die Befestigungsmittel und die Wand sind auf Eignung zu prüfen. Für Leichtbauwände verwenden Sie entsprechende Spezialdübel! (Nicht im Lieferumfang enthalten!) Ausrichtung Paneel Aufhängebeschlag...

  • Seite 59: Sockel / Kufen

    Sockel / Kufen Schablone Schablone B 12 H 13 T 41 Unterseite - Unterboden 1045 1. Entfernen Sie die Verpackung sowie die Fronten des Möbels. Legen Sie das Element mit Schablone (Abb. 1) der Oberseite nach unten auf einer planen, sauberen und weichen Unterlage.

  • Seite 60: Sockel

    Sockel / Kufen Sockel 8105 (B: 108/ H:8/ T:40) 8165 (B: 166/ H:8/ T:40) 8181 (B: 185/ H:8/ T:45) Sockelstütze 8185 (B: 185/ H:8/ T:40) Sockelretoure Sockelvorderstück 8201 (B: 204/ H:8/ T:45) 8203 (B: 204/ H:8/ T:45) Sockelvorderstück 1. Montieren Sie die Sockel-Retouren mit dem Sockelvorderstück. Hierzu stecken Sie jeweils einen Excenter und zwei Dübel (Ø8x30) in die Sockel-Retouren.

  • Seite 61: Beschlagseinstellungen

    Beschlagseinstellungen Klappen Stützen Klappenhalter SW 4 Durch drehen der Stellschraube am Klappenhalter kann die Öffnungsgeschwindigkeit der Um ein durchhängen des Oberbodens zu verhindern sind Klappe eingestellt werden. rechts und links hinter der Klappe Stützen montiert. Durch Stellen Sie die Stellschraube so drehen der Stützen können diese hoch und herrunter <...

  • Seite 62: Türen

    Beschlagseinstellungen Türen Türen einstellen Bevor Sie die Türen nachstellen, prüfen Sie, ob der Korpus richtig ausgerichtet ist. Hinweis: Falls ein Tip-On Beschlag verwendet wird, ist dieser vor dem Ausrichten einzusetzen. À Ist ein Nachstellen notwendig, können Sie die Türen wie in Abb.1 einstellen. Schubkasten ausbauen Wie die Schubkästen zu entnehmen sind, ist in der unteren Abbildung beschrieben.

  • Seite 63: Einstellung - Korpusaufhängebeschläge

    Beschlagseinstellungen Einstellung - Korpusaufhängebeschläge Tiefeneinstellung Höheneinstellung Abdeckkappe Einstellung - Paneel - Aufhängebeschläge Aufhängebeschlag Höheneinstellung Tiefeneinstellung Aufhängeschiene Rändelschraube zur Paneel - Neigungsverstellung Fehlerhafte Montage kann zum Herunterstürzen des Elements führen! Aufhängeschienen müssen unbedingt an beiden Seiten mit je 2 Schrauben an- gedübelt werden! Die Befestigungsmittel und die Wand sind auf Eignung zu prüfen.
  • Seite 64 Tische !! Achtung !! Achten Sie darauf, dass keine Kabel beim Einbau der AKKU - Einheit mit dem Couchtisch eingequetscht werden. !! Brandgefahr !! L 190 B 95 H 76 1530 Entnahme der Glasplatte aus Verpackung Entfernen der Verschraubung Glasplatte für Tischplatte der Verpackungsplatte Unterseite Verpackungsplatten...
  • Seite 65 Tische Nur bei Beleuchtung (optional): Verschraubung AKKU - Einheit Position Beleuchtungsschalter AKKU - Einheit Position Ladebuchse 6 Stück Ø5x30mm Pan Head - Schraube Demontage Glasplatte von Verpackungsplatte / Einlegen der Glasplatte auf Oberseite Tischplatte Vorsichtige Demontage der Glasplatte aus den Schutzecken Schutzecke Glasplatte Verpackungsplatte...
  • Seite 66 Tische 1. Entfernen Sie die Verpackung von den Möbelteilen und legen diese Speisetisch mit Kopfauszug auf eine plane, saubere und weiche Unterlage um sie vor Kratzern zu schützen. 2. Positionieren Sie nun die Tischstollen entsprechend der unteren Grafik und verschrauben die Stollen mit der Tischplatte. Hierfür verwenden Sie die beiliegenden M6 x 20mm Flachrundkopf- Artikel-Nr.
  • Seite 67 Tische 1. Entfernen Sie die Verpackung von den Möbel- Speisetisch mit Mittelauszug teilen und legen diese auf eine plane, saubere Artikel-Nr. Maße in cm und weiche Unterlage um sie vor Kratzern zu 0545 L 160 B 90/100 H 76 schützen. 0546 L 190 B 90/100 H 76 2.
  • Seite 68 Tische Abb. 1 L 125 B 750 H 43 0425 1. Entfernen Sie die Verpackung von den Möbel- teilen und entnehmen vorsichtig die Glasplatte aus der Couchtischplatte. (Abb. 1A) obere Couchtischplatte 2. Drehen Sie den Couchtischplatte und legen die Platte auf eine plane, saubere und weiche Unterlage.
  • Seite 69 Tische 8. Vergewissern Sie sich, dass alle Montageeinheit drehen Kabel angeschlossen und durch Abb. 4 das Möbel gezogen sind. 9. Drehen Sie die Montageeinheit in die Montageöffnung (wie in Ø4x20mm Abbildung 4 dargestellt). Batterie RW Schraube und Ladegerät befinden sich im Couchtischkante Schalter inneren des Möbels.
  • Seite 70 Tische !! Achtung !! Achten Sie darauf, dass keine Kabel beim Einbau der AKKU - Einheit mit dem Couchtisch eingequetscht werden. !! Brandgefahr !! L 105 B 75 H 43 1410 Montage Couchtisch - Kufen Kufe Unterseite Couchtisch Flachrund- kopfschraube M6x20 Gewinde- muffen...
  • Seite 71 Tische Nur bei Beleuchtung: Anschluss Beleuchtung mit AKKU - Einheit Position Schalter / Betätigung Unterseite Tisch AKKU Buchse AKKU Verteiler Nach Verbindung der einzelnen Komponenten diese im Zwischenfach Zuleitung ordentlich verlegen! Beleuchtung Nur bei Beleuchtung: Positionswechsel der Bodenträger für Zwischenboden / AKKU-Einheit einschalten Auflegen des Zwischenbodens AKKU-Einheit...
  • Seite 72 Lampen Der Hand- sender steuert nur die komplette Wohnwand. Einzelschaltung nur mitweiterem Sender möglich! Ø 60 H 115 9903 Fehlerhafte Montage kann zum Herunterstürzen 230V der Lampe führen! Die Befestigungsmittel und die 5,5W Zimmerdecke ist auf Eignung zu prüfen. Für Leicht- baudecken verwenden Sie entsprechende Spezialdübel! Nicht im Lieferumfang enthalten! Alle Elektroarbeiten dürfen nur von qualifizierten...
  • Seite 73 Lampen Wir empfehlen Ihnen eine Montagehöhe der Lampe von 1,7m bis 1,8m vom Fußboden. Bei der Montage von zwei Leuchten je Tisch sollten diese mit einer Differenz von ca. 10cm höhenversetzt angebracht werden. Hierdurch erhält man eine gefälligere Ansicht.

  • Seite 74: Pflegetipps

    Pflegetipps Allgemein Trockene Luft - schlecht für Mensch und Möbel Sehr trockene Raumluft ist Stress für Sie und Ihre Massivholzmöbel. Medizin und Wissenschaft empfehlen für zentralbeheizte Wohnräume eine relative Luftfeuchte zwischen 45% und 55%. Die entsprechende Holzfeuchte für dieses Wohnklima beträgt 7%-9% Feuchtigkeitsgehalt im Holz.
  • Seite 75 Pflegetipps Pflege der Glasoberfläche Klar - Glasflächen Verwenden Sie bei der Reinigung von Glas immer sauberes Wasser um einen Scheuereffekt durch Schmutzpartikel zu vermeiden. Zum Reinigen sind weiche, saubere Tücher geeignet. Unterstützt werden kann die Reinigungswirkung durch den Einsatz weitgehend ph-neutraler Reinigungsmittel oder handelsüblicher Glasreiniger. Handelt es sich bei den Verschmutzungen um Fett (z.B.
