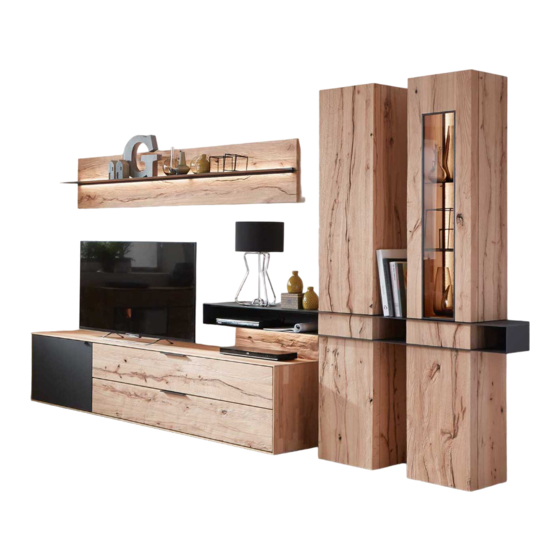

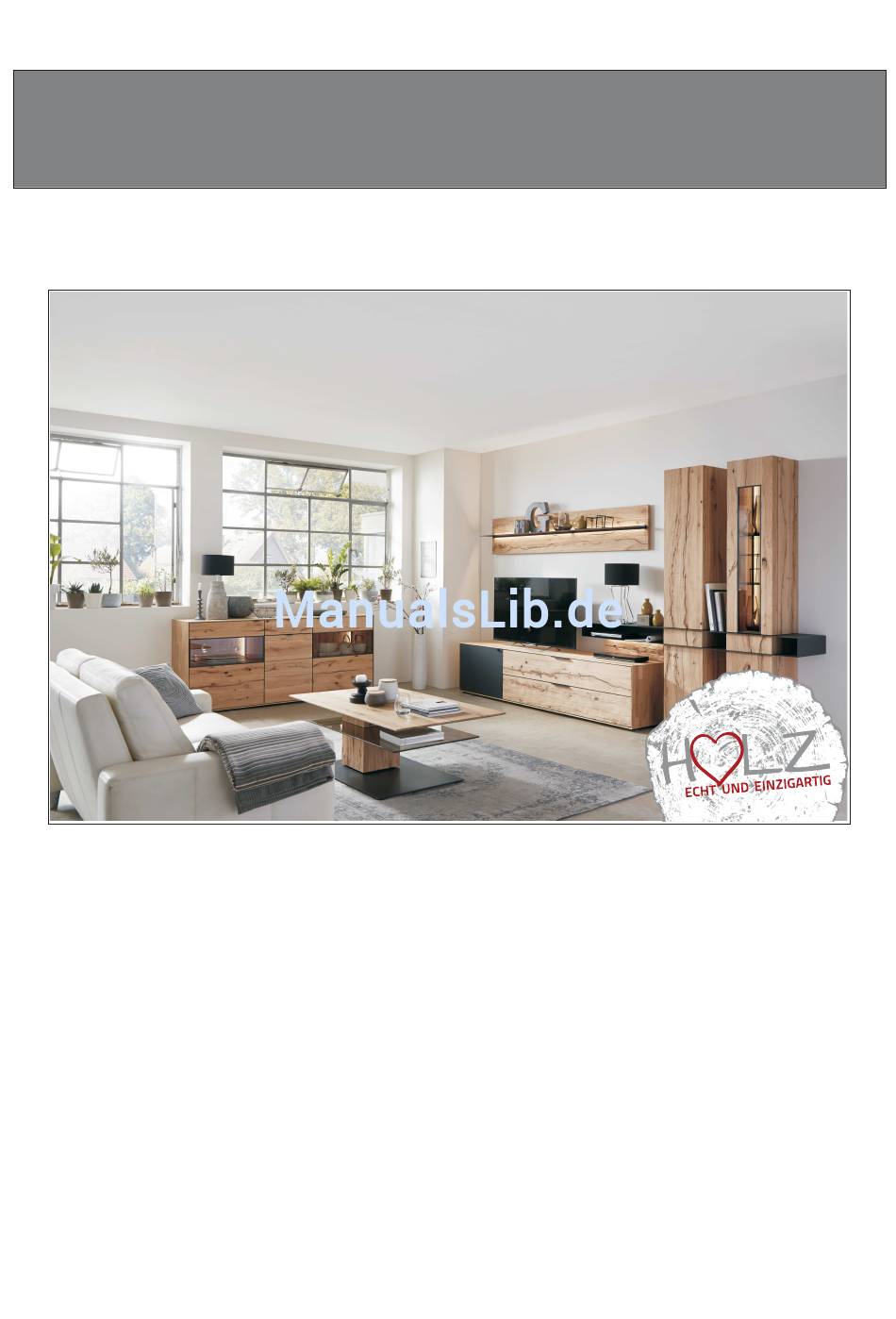

- Seite 1 TALIS Montageanweisung+ Gebrauchs- und Pflegeanleitung...
-
Seite 2: Inhaltsverzeichnis
Vor der Montage sind die Wand und die Befestigungsmittel auf Eignung zu prüfen! Für Leichtbauwände benötigen Sie spezielle Befestigungsmittel (nicht im Lieferumfang). Alle Standelemente des Modells TALIS müssen darüber hinaus, wie ab Seite 6 ff. beschrieben, an der Wand befestigt werden. Beachten Sie besonders die mit gekennzeichneten Punkte dieser Montageanweisung! 1. -
Seite 3: Hilfsmittel Für Die Montage
Fax: +49 (0)2586 / 8771 ein Aufbauplan mit Frontansicht der Wohn- wand bei. Bel. Sortieren Sie die 9732 Bel. Verpackungseinheiten 9812 nach der Zeichnung. TALIS Korpuselemente 6021 1240 sind werkseitig vormontiert. Bel. 9621 1140 Fronten, Zubehörteile, 6034 2201 Regalelemente und Beleuchtungen 2.910... -
Seite 4: Nischen- Und Vitrinenbeleuchtung
TALIS Beleuchtung Montage der Vitrinen- und Nischenbeleuchtung 1. Bohren Sie in der rechten und linken oberen Ecke (Abb.1) mit einem 8mm Bohrer durch die Rückwand. Diese Bohrung benötigen Sie zur Verlegung der Anschluss- leitungen.(Abb. 1) Ø 8mm Die Beleuchtung wird Ihnen... -
Seite 5: Allgemeine Hinweise Zum Anschluss
TALIS Beleuchtung Verkabelung der Beleuchtung Bei dem Modell TALIS gibt es keinen klassischen Fußschalter. Anstatt dessen wird ein Berührungs- schalter eingesetzt. Folgende Artikel werden Ihnen geliefert: Vorschaltgerät mit Verteiler Berührungsschalter LED-Beleuchtung Zuleitung (15/30W) Der Schalter wird an der Hinterkante einer Außenseite des Möbels montieren. Die Position ist frei wählbar. -
Seite 6: Aufstellen Der Wohnwand / Wandbefestigung
Bodenpunkt. So können Folgeelemente mit den mitgelieferten Keilen unterfüttert werden. Unterfütterung der Wohnwand bei der Montage Verpackungseinheiten TALIS Einige TALIS - Elemente bestehen aus Standelement Typ 7082 mehreren Verpackungseinheiten. 1 Holz (Riffholz)- / Glastür 1 Riffholztür Bestehend aus folgenden Verpackungseinheiten... -
Seite 7: Wandmontage Von Hohen Standelementen
TALIS Wandbefestigung Wandbefestigung Alle hohen Türenelemente müssen an der Wand befestigt werden! Nicht an der Wand befestigte Elemente kippen beim Öffnen der Türen nach vorne. Beachten Sie dies auch während der Montage! Bei nicht vorschriftsmäßiger und /oder nicht fachmännischer Montage wird bei Personen- oder Sachschäden keine Haftung übernommen. -
Seite 8: Allgemeiner Aufbau Säule / Tv Brücke
TALIS Wandbefestigung Allgemeiner Aufbau der Säulen Säulen Säulen Säulen Säulen Säulen Säulen TV - Brücke TV - Brücke TV - Brücke TV - Brücke B 34 H 206 T 35 B 34 H 206 T 35 B 34 H 206 T 35 B 34 H 206 T 35 Maße in cm... -
Seite 9: Wandbefestigung
TALIS Wandbefestigung 3. Kleben Sie auf die Oberseite die im Beschlagsbeutel enthaltenden Gummi-Puffer. Oberseite (Abb. 2) Gummi - Puffer Abb.: 2 4. Schlagen Sie von der Unterseite des Korpus die Einschlagmuffen vorsichtig ein. Anschließend drehen Sie die Höhenversteller ein. (Abb. 3) Abb.: 3... - Seite 10 TALIS Wandbefestigung 3. Kleben Sie auf die Oberseite die im Beschlagsbeutel enthaltenden Gummi-Puffer. (Abb. 2) Oberseite Gummi - Puffer Abb.: 2 4. Montieren Sie die Aufhängeleiste entsprechend Abbildung 3. Verwenden Sie zur Montage die 4 Stück Zylinderkopf- schrauben Ø 5,5x60mm sowie die Ø8mm Kunststoffdübel.
-
Seite 11: Tv-Brücke - Stahl
TALIS Wandbefestigung Wandmontage TV Brücke Stahl TV-Brücke Montage TV Brücke 1180 / 1240 aus Baustahl Maße in cm B 187 H 13 T 39 B 242,5 H 13 T 39 Typen-Nr. 1180 1240 Bitte beachten Sie, dass eine fehlerhafte Montage zum Herunterstürzen des Elements führen kann. - Seite 12 TALIS Wandbefestigung 7. Verschließen Sie die Montagelöcher der Rückwand mit den Abdeckkappen und drehen in die oberen Bohrungen die M8x25mm Halbrundkopfschrauben ein. Die Schrauben dürfen nicht in den Falzbereich hineinreichen. (Abb. 4) Montagerückwand Ø8x25mm Halbrundschraube Montagerückwand Abdeckkappe Abdeckkappe Abb. 4 Rändelschraube...
-
Seite 13: Tv-Brücke - Holz
TALIS Wandbefestigung Wandmontage TV Brücke Holz TV-Brücke in Riffbuche Vorderstück Holz Vorderstück Glas Maße in cm B 242,5 H 13 T 39 B 242,5 H 13 T 39 Typen-Nr. 1241 1245 Bitte beachten Sie, dass eine fehlerhafte Montage zum Herunterstürzen des Elements führen kann. - Seite 14 TALIS Wandbefestigung 7. Verschließen Sie die Montagelöcher der Rückwand mit den Abdeckkappen und drehen in die oberen Bohrungen die M8x25mm Halbrundkopfschrauben ein. Die Schrauben dürfen nicht in den Falzbereich hineinreichen. (Abb. 4) Montagerückwand Ø8x25mm Halbrundschraube Montagerückwand Abdeckkappe Abdeckkappe Abb. 4 Rändelschraube...
-
Seite 15: Mittelteil Säule
TALIS Wandbefestigung Wandmontage Säulen - Mittelteil 1. Entfernen Sie die Verpackung des Elements und legen das Bauteil auf einer planen, sauberen und weichen Unterlage. 2. Bevor Sie das Zwischenelement einbauen, überprüfen Sie anhand des Aufbauplans die spätere Position. In einigen Fällen wird das Zwischenelement über die Mittelseite der TV-Brücke geschoben. -
Seite 16: Obere Säule
TALIS Wandbefestigung Wandmontage Säulenoberteil Nur bei Oberteilen ohne Vitrinenausschnitt Re. / Li. 1. Entfernen Sie die Verpackung des Möbels und legen die Teile auf einer planen, sauberen und weichen Unterlage. 2. Das Oberteil ohne Vitrinenausschnitt ist Rechts / Links verwendbar. Entsprechend dem Typ müssen Sie das Element drehen. -
Seite 17: Sideboard 4181/4183/4185
TALIS Wandbefestigung Wandmontage Sideboard 4181 /4183 / 4185 Sideboard B 185 H 81 T 49 Maße in cm B 185 H 81 T 49 B 185 H 81 T 49 Typen-Nr. 4183 4181 4185 Die Sideboardelemente Typ 4181 / 4183 / 4185 müssen gegen das Kippen nach vorne gesichert werden. -
Seite 18: Sideboard / Hängeelement 3204
TALIS Wandbefestigung Wandmontage Stand- / Hängeelement 3204 Das Sideboard 3204 kann sowohl als Hängeelement Sideboard * Optional als Hängeelement als auch als Standelement verwendet werden. verwendbar Ø3,5x30mm Maße in cm B 204 H 62 T 49 FlKo-Schrauben Sockelleisten Typen-Nr. 3204... -
Seite 19: Sockel
TALIS Sockel Montage Sockel Sockel 8061 (B: 50/ H:6,5/ T:35) 8081 (B: 78/ H:6,5/ T:35) 8193 (B:188/ H:6,5/ T:42) 8194 (B:188/ H:6,5/ T:45) Sockelvorderstück Sockelvorderstück 8225 (B:215/ H:6,5/ T:45) Sockelvorderstück 1. Montieren Sie die Sockel-Retouren mit dem Sockelvorderstück. Hierzu stecken Sie jeweils einen Excenter und einen Dübel (8x30) in die Sockel-Retouren. -
Seite 20: Paneele / Regale
TALIS Paneele / Regale Regal 6021 Abziehen der Beleuchtungs- Regal zuleitung Klebeband - Schutzfolie Regal Baustahl Rückwand Riffbuche Maße in cm B 29 H 115,5 T 23 Typen-Nr. 6021 1. Entfernen Sie die Verpackung des Regals und legen die Teile auf einer planen, sauberen und weichen Unterlage. -
Seite 21: Paneel 5201 / 5202
TALIS Paneele / Regale 7. Bohren Sie die Dübellöcher mit einem Ø 8mm Ø8mm Bohrer und montieren Sie die Wandbohrung Aufhängeschiene mit den Ø8mm Ø 8mm Kunststoffdübeln und Ø5,5x60mm Kunststoffdübel Holzschrauben waagerecht an die Aufhänge- Zimmerwand. (Abb. 5) schiene 8. Hängen Sie das Regal auf und richten dieses mit Hilfe der Stellschrauben der Aufhängebeschläge aus. -
Seite 22: Paneel 5151 / 5152
TALIS Paneele / Regale 4. Positionieren Sie den Regalboden mittig im Paneel. Verschrauben Sie den Boden mit den Ø4x12mm RW-Schrauben. (Abb. 3) 5. Falls Sie eine Paneelbeleuchtung Abb.: 3 (optional) bestellt haben, ziehen Ø4x12mm RW-Schrauben Sie nun die Anschlusskabel durch... - Seite 23 TALIS Paneele / Regale 3. Die Regalböden werden seitlich in den Schlitz zwischen oberes Paneel Paneel und Halteleisten geschoben. Falls der Schlitz mit Falz Bohrung zur durch das Quell- und Schwindverhalten des Holzes zu Regal- Kabelführung eng sein sollte, müssen Sie die Schrauben der Halte-...
-
Seite 24: Regalelement 5153 / 5154
TALIS Paneele / Regale Beachten Sie, dass die angeschlossene Wattage der Lampen nicht die Gesamt- leistung des Vorschaltgeräts übersteigt! Die jeweiligen Wattagen der LED-Leuchten finden Sie auf dem Aufkleber am Kabelende. Alle Elektroarbeiten dürfen nur von qualifizierten Personen ausgeführt werden. -
Seite 25: Montage Sekretär 4122
TALIS Sekretär Sekretär 4122 Beleuchtungsblende Stiftablage (Optional) Baustahl 1. Setzen Sie die Paneelrückwand mit den Ausklinkungen voran in die Aussparungen der Tischplatte. Achten Sie darauf, dass die Riffholzseite der Rückwand zur Schreibtischfläche gerichtet ist. (Abb.:1) Ansicht Riffholzseite Rückseite Sekretär zur Schreibtisch- fläche gerichtet... - Seite 26 TALIS Sekretär Beleuchtungsblende Senkkopfschraube 4x17 Paneel - Rückwand Anschraublasche Beleuchtungsblende Paneel - Rückwand Abb.: 4 6. Verbinden Sie die Zuleitungen der Beleuchtung. Eine detaillierte Beschreibung liegt dem Beleuchtungsset bei.
-
Seite 27: Zubehör
TALIS Zubehör Kufen / Füße 1044 Kufen aus Baustahl Maße in cm B 6,5 H 21 T 44 Typen-Nr. 1044 1. Entfernen Sie die Verpackung des Unterteiles und legen das Element mit der Oberseite auf einer planen, sauberen und weichen Unterlage. -
Seite 28: Montage Kabelbürste 0155
TALIS Zubehör Montage Topfband / Griffe für Typ 7081/7082/7085/7086/7111/7115 Kabelbürste 0155 Kabelbürste Für Typen: Rückseitig 2201 / 2221 / 2203 / rundumlaufend 2223 / 2150 Maße in cm T 1,5 Typen-Nr. 0155 1. Die Kabelbürste wird hinter dem Unterteilelement montiert. Hierzu befinden sich rückseitig an den Außenseiten und am Oberboden Nuten. -
Seite 29: Fronten
TALIS Fronten Montage Topfband / Griffe für Typ 7081/7082/7085/7086/7111/7115 1. Bei den Türen müssen die Topfbänder montiert werden. Schrauben Sie diese, wie in Abbildung 1 Topfband dargestellt, in die Fronten ein. Linsenkopfschraube 3,5 x 15mm Abb. 1 2. Hängen Sie die Türen in den Korpus ein. (Abb. 2) -
Seite 30: Beschlagseinstellung
TALIS Beschlagseinstellung Beschlagseinstellung Türen Türen einstellen Bevor Sie die Türen nachstellen, prüfen Sie, ob der Korpus richtig ausgerichtet ist. Ist ein Nachstellen notwendig, können Sie die Türen wie in Abb.1 einstellen. À Schubkasten ausbauen Wie Sie die Schubkästen zu entnehmen sind, ist in der unteren Abbildung beschrieben. -
Seite 31: Pflegetipps
Dabei sollten Sie längs zur Holzrichtung vorsichtig abreiben. Hierdurch entfernen Sie die obere Wachsschicht, welche die Verschmutzung enthält. Um anschließend wieder einen gleichmäßigen Glanz zu erhalten, polieren Sie die gereinigte Fläche mit dem Pflegewachs aus dem Hartmann Pflegeset. Auch Flächen, die Sie häufig feucht abreiben, sollten von Zeit zu Zeit nachgewachst werden, da mit dem Abreiben auch immer etwas von der Oberfläche abgetragen wird.
