Hartmann RUNA Montageanweisung Seite 33

Korpus - Montage

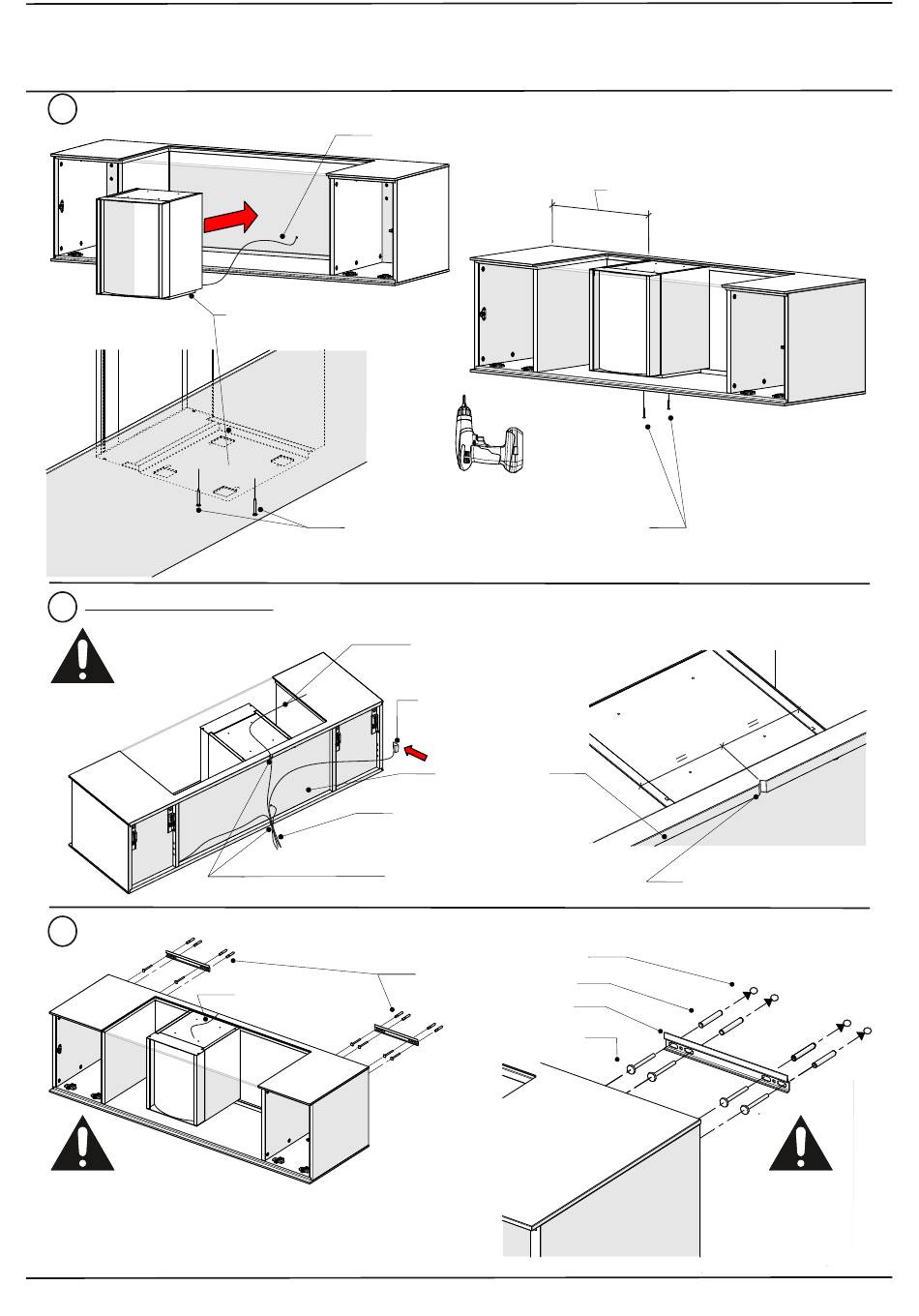

Montage des Mittelelements in Hängeelement
15.
Nur bei Tür - Beleuchtung (optionales Zubehör): Kabelführung Türen - / Vitrinen - Beleuchtung
16.
Zuleitungen dürfen nicht
eingequetscht werden!
- Kurzschlussgefahr! -
Wandmontage Hängeelement
17.
Die Aufhängeschienen müssen
unbedingt an jeweils beiden Seiten mit je 2 Schrauben ange-
dübelt werden! Die Befestigungsmittel und die Wand sind auf
Eignung zu prüfen. Für Leichtbauwände verwenden Sie ent-
sprechende Spezialdübel! (Nicht im Lieferumfang enthalten!)
Zuleitung durch Rückwandbohrung ziehen
Distanzplatte
mittig unter Rindenkorpus im Unterboden des
Hängeelements mit einem Ø5mm Bohrer
2 Schraublöcher vorbohren und beide Korpen
mit 2 Stück Ø4 x 35mm Schraube verschrauben
Beleuchtungsleitungen durch
Kerben nach unten verlegen
kleine Kerben zur Verlegung der
Ober- und Unterboden schneiden.
Bei Frontbeleuchtung:
Verlängerungsleitung
Nur bei Frontbeleuchtung:
- entsprechend Grafik -
Verlängerungsleitung zum
Anschluss der oberen
Rindentürbeleuchtung
ggf. Montage Touch- /
Berührungsschalter
Rückseite Korpus
Beleuchtungsleitungen in
Ø8mm Wandbohrung
Ø8mm Nylondübel
Aufhängeschiene
Ø5,5x60mm
Zylinderkopfschraube
32
seitliche Position des Rindenkorpus
entsprechend Aufbauplan!
kleine Kerbe mittig hinter
Rindenkorpus schneiden
Position des
Hängeelements
entsprechend dem
mitgelieferten
Aufbauplan!
