Hartmann RUNA Montageanweisung Seite 34

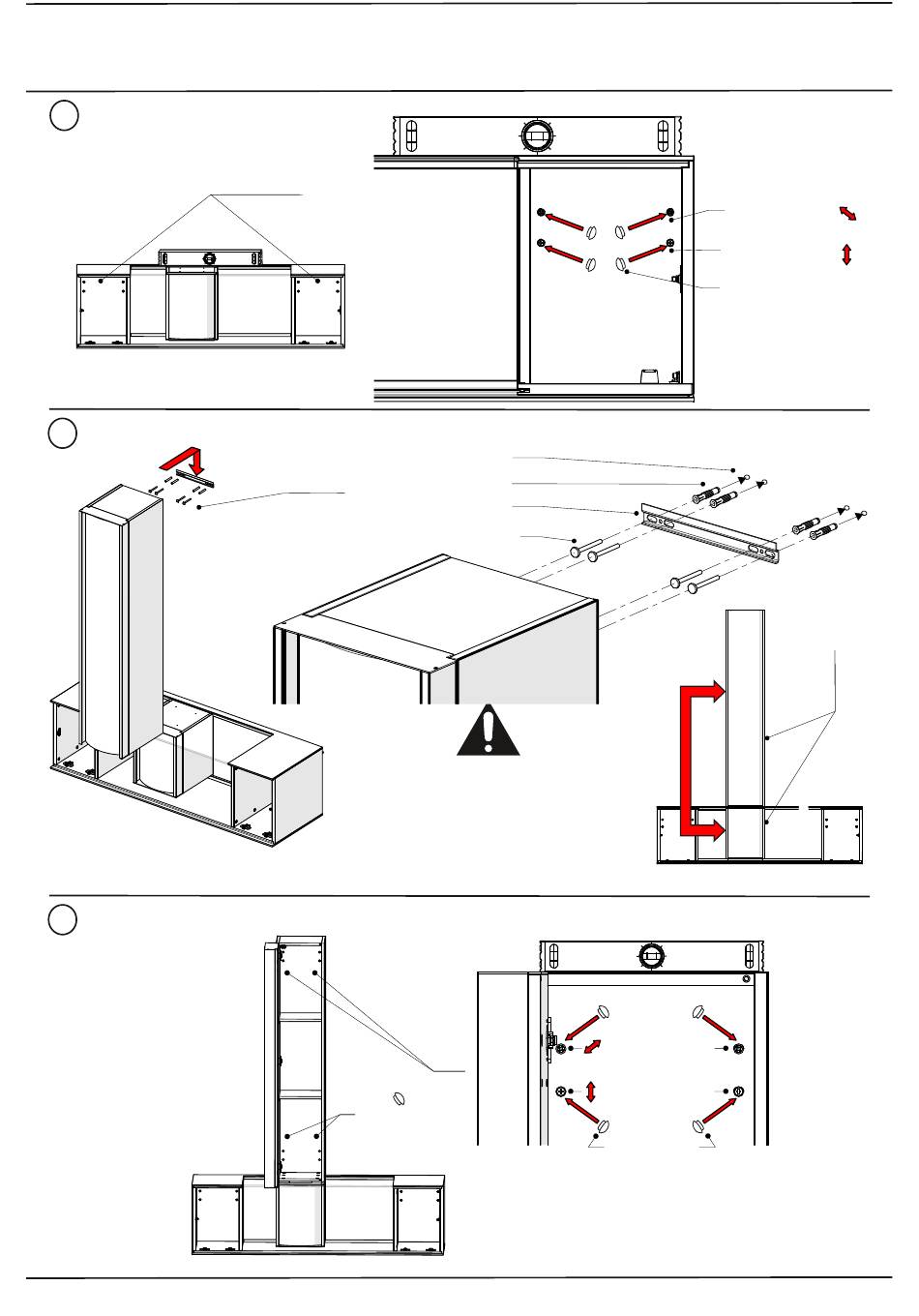

Korpus - Montage
18.
Korpus ausrichten
Montage oberes Rindenelement
19.
Oberes Rindenelement ausrichten
20.
Ø8mm Wandbohrung
Ø8mm Nylondübel
Aufhängeschiene
Ø5,5x60mm
Zylinderkopfschraube
Die Aufhängeschiene muss unbedingt
an beiden Seiten mit je 2 Schrauben
angedübelt werden! Die Befestigungs-
mittel und die Wand sind auf Eignung
zu prüfen. Für Leichtbauwände verwen-
den Sie entsprechende Spezialdübel!
(Nicht im Lieferumfang enthalten!)
Abdeckkappe
33
Tiefeneinstellung
Höheneinstellung
Abdeckkappe
Tiefeneinstellung
Höheneinstellung
Abdeckkappe
Rindenkorpen
parallel
