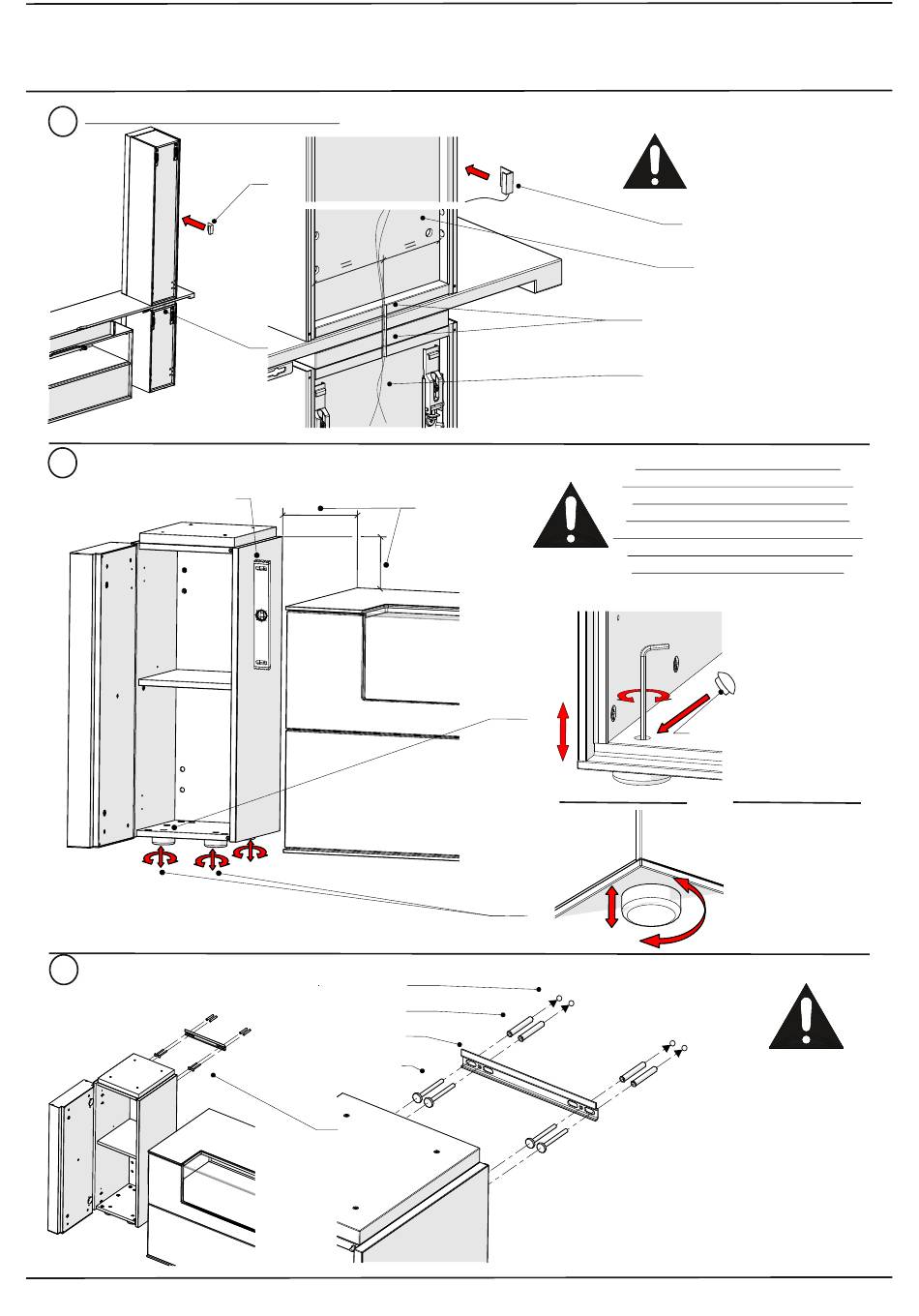

Hartmann RUNA Montageanweisung Seite 44

Korpus - Montage
Nur bei Rinden - Tür - Beleuchtung (optionales Zubehör): Kabelführung Türen - Beleuchtung
9.
10. Unteres Korpuselement positionieren und ausrichten
Wasserwaage Wasserwaage
11. Montage Kippsicherung
entsprechend
Ø8mm Wandbohrung
Ø8mm Nylondübel
Aufhängeschiene
Ø5,5x60mm
Zylinderkopfschraube
Maße
Aufbauplan
hierzu die Aufhängebeschläge! Die
Aufhängeschiene muss unbedingt an
beiden Seiten mit je 2 Schrauben ange-
dübelt werden! Die Befestigungsmittel und
die Wand sind auf Eignung zu prüfen. Für
Leichtbauwände verwenden Sie entsprechende
Spezialdübel! (Nicht im Lieferumfang enthalten!)
43
Zuleitungen dürfen nicht
eingequetscht werden!
- Kurzschlussgefahr! -
ggf. Montage Touch- /
Berührungsschalter
Rückseite Korpus
kleine Kerben zur Verlegung der
Beleuchtungsleitungen in
Ober- bzw. Unterböden schneiden.
Beleuchtungsleitungen durch
Kerben nach oben verlegen
Dieses Element ist links / rechts
verwendbar und ist entsprechend
dem Aufbauplan zu montieren.
Gezeigt ist in dieser Anleitung ein
links - angeschlagenes Element. Eine
rechts - angeschlagene Variante
ist spiegelbildlich zu montieren.
Höheneinstellung
mit Innensechs-
kantschlüssel
Abdeckkappe
oder
Höheneinstellung
durch drehen der
Gleiter per Hand
Um ein kippen des
Möbels zu verhindern,
muss dieses an die Wand
montiert werden. Verwenden Sie
