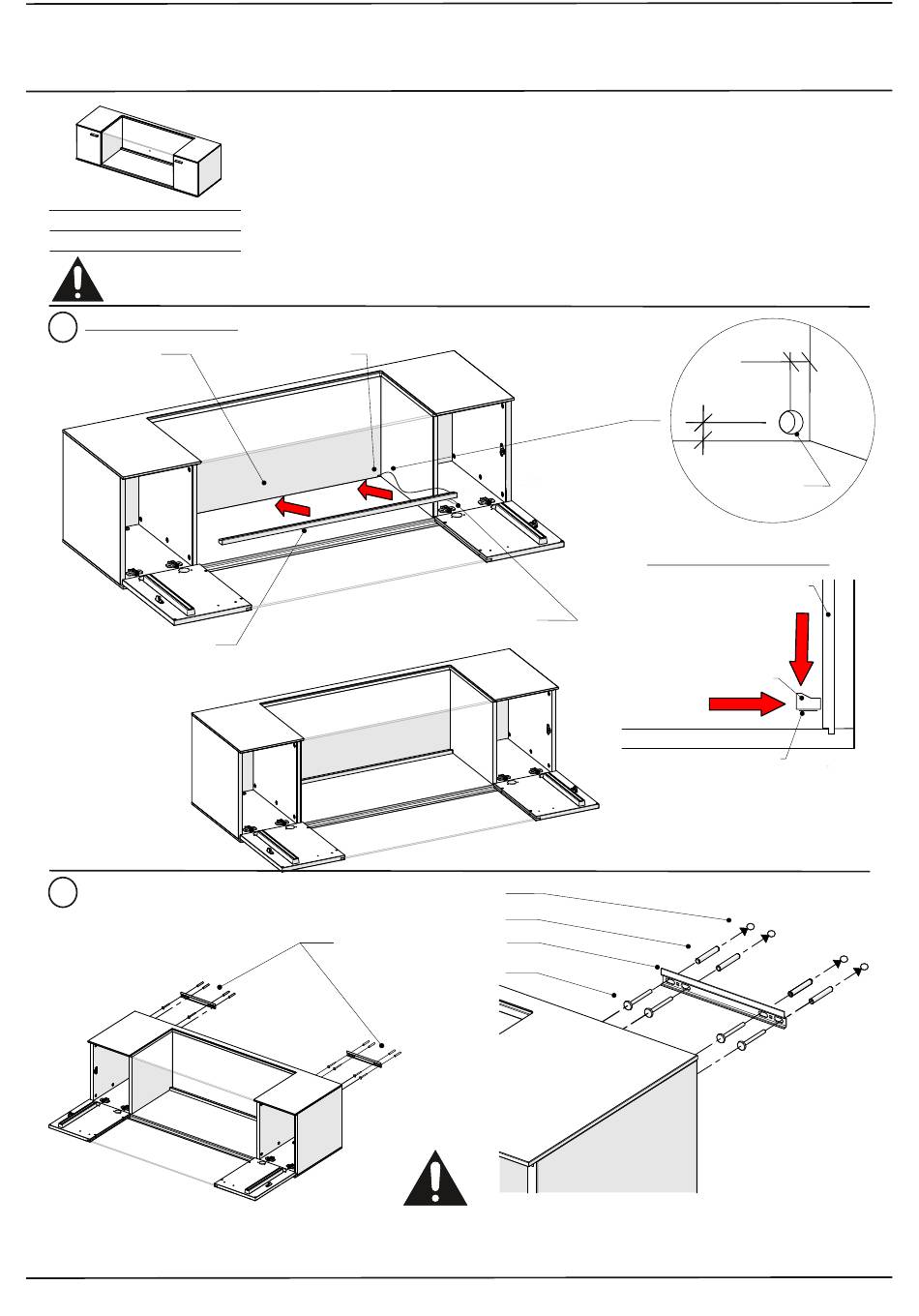

Wandmontage - Hartmann Runa Montageanweisung

Korpus - Montage
B 144 H 42 T 44
2141
Falls Sie dieses Hängeelement mit den Standelementen 0023 / 0024 kombiniert aufbauen, verwenden Sie bitte
die Montageanleitung auf Seite 26. Hier sind wichtige Information zur Montage der einzelnen Bauteile enthalten.
Nur bei Beleuchtung (optionales Zubehör): Montage der Vitrinenbeleuchtung
1.
Klappenfach
Bohrungen ziehen
Beleuchtungsprofil
2.

Wandmontage

Die Aufhängeschienen müssen unbedingt an jeweils beiden Seiten mit je 2 Schrauben angedübelt werden! Die
Befestigungsmittel und die Wand sind auf Eignung zu prüfen. Für Leichtbauwände verwenden Sie entsprechende
Kabel durch
Beleuchtungsprofil abziehen
und auf Klappenfachboden kleben.
Ø8mm Wandbohrung
Ø8mm Nylondübel
Aufhängeschiene
Ø5,5x60mm
Zylinderkopfschraube
Spezialdübel! (Nicht im Lieferumfang enthalten!)
Schutzfolie vom
Klebeband des
25
5mm
5mm
Ø8mm Bohrung
in Rückwand
Position Beleuchtungsprofil
Rückwand
Beleuchtungsprofil
Klappenfachboden
Klebeband
