Hartmann RUNA Montageanweisung Seite 39

Korpus - Montage

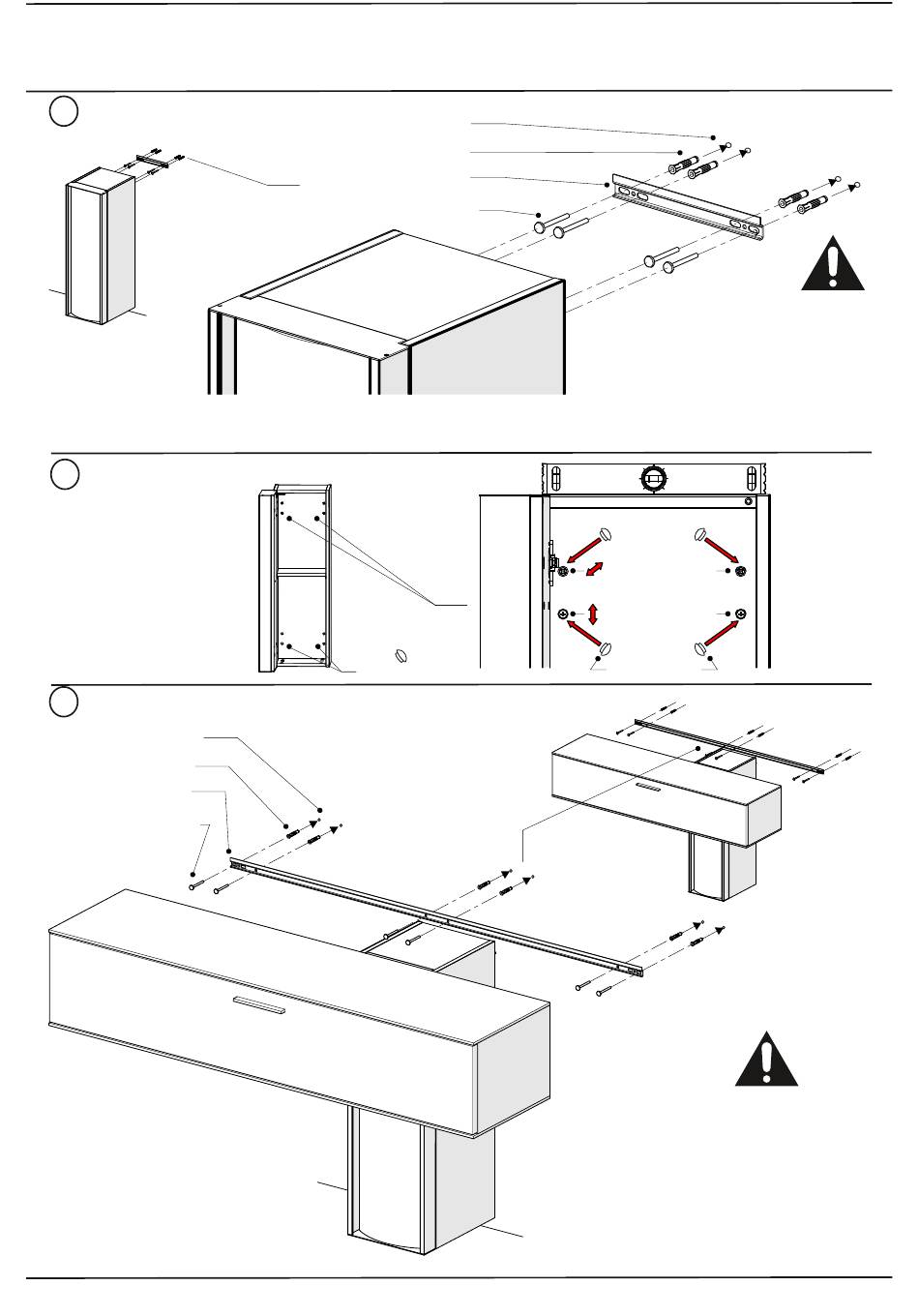

Wandmontage unteres Element
7.
Ausrichten unteres Element
8.
Wandmontage mittleres Element
9.
Ø8mm Wandbohrung
Ø8mm Nylondübel
Aufhängeschiene
Ø5,5x60mm
Zylinderkopfschraube
Ø8mm Wandbohrung
Ø8mm Nylondübel
Aufhängeschiene
Ø5,5x60mm
Zylinderkopfschraube
Abdeckkappe
38
Die Aufhängeschiene
muss unbedingt an beiden
Seiten mit je 2 Schrauben ange-
dübelt werden! Die Befestigungsmittel
und die Wand sind auf Eignung zu
prüfen. Für Leichtbauwände verwen-
den Sie entsprechende Spezialdübel!
(Nicht im Lieferumfang enthalten!)
Tiefeneinstellung
Höheneinstellung
Abdeckkappe
Die Aufhängeschiene für das
Klappenelement muss unbedingt an
beiden Seiten sowie in der Mitte der
Schiene mit je 2 Schrauben angedübelt
werden! Die Befestigungsmittel und die
Wand sind auf Eignung zu prüfen.
Für Leichtbauwände erwenden Sie
entsprechende Spezialdübel!
(Nicht im Lieferumfang enthalten!)
