Hartmann RUNA Montageanweisung Seite 19

Korpus - Montage

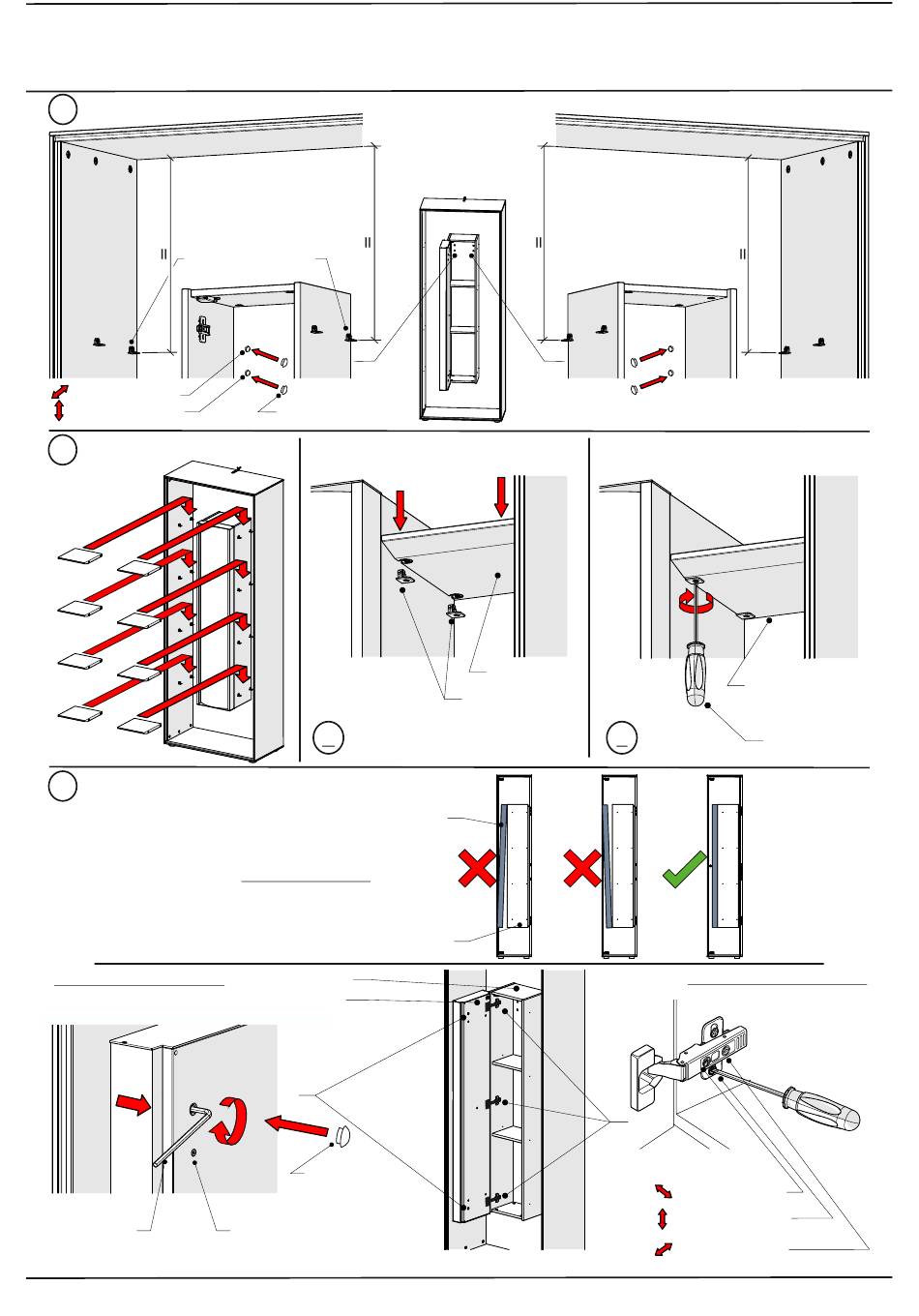

7. Innenkorpus ausrichten
TAB - Trägerelement
Tiefeneinstellung
Höheneinstellung
8. Montage Holzböden
Ausrichtung innere Rindentür
9.
griffseitige Türeinstellung
(Tiefeneinstellung)
Innensechs-
kantschlüssel
Abdeckkappe
A
Rindentür
Querschnitt Korpus
Innenkorpus
Innenkorpus
Rindentür
Abdeckkappe
Vor Einstellung dieser
Tiefennivellierung der Front
- Schraube lösen / nach
Einstellung wieder anziehen
Boden
Trägerelement
B
Rindentür
18
Freiraum zwischen
Hinterkante Boden
und Rückwand!
Holzboden
fixieren
bandseitige Türeinstellung
Seiteneinstellung
Höheneinstellung
Tiefeneinstellung
