Hartmann RUNA Montageanweisung Seite 53

Paneele und Regale

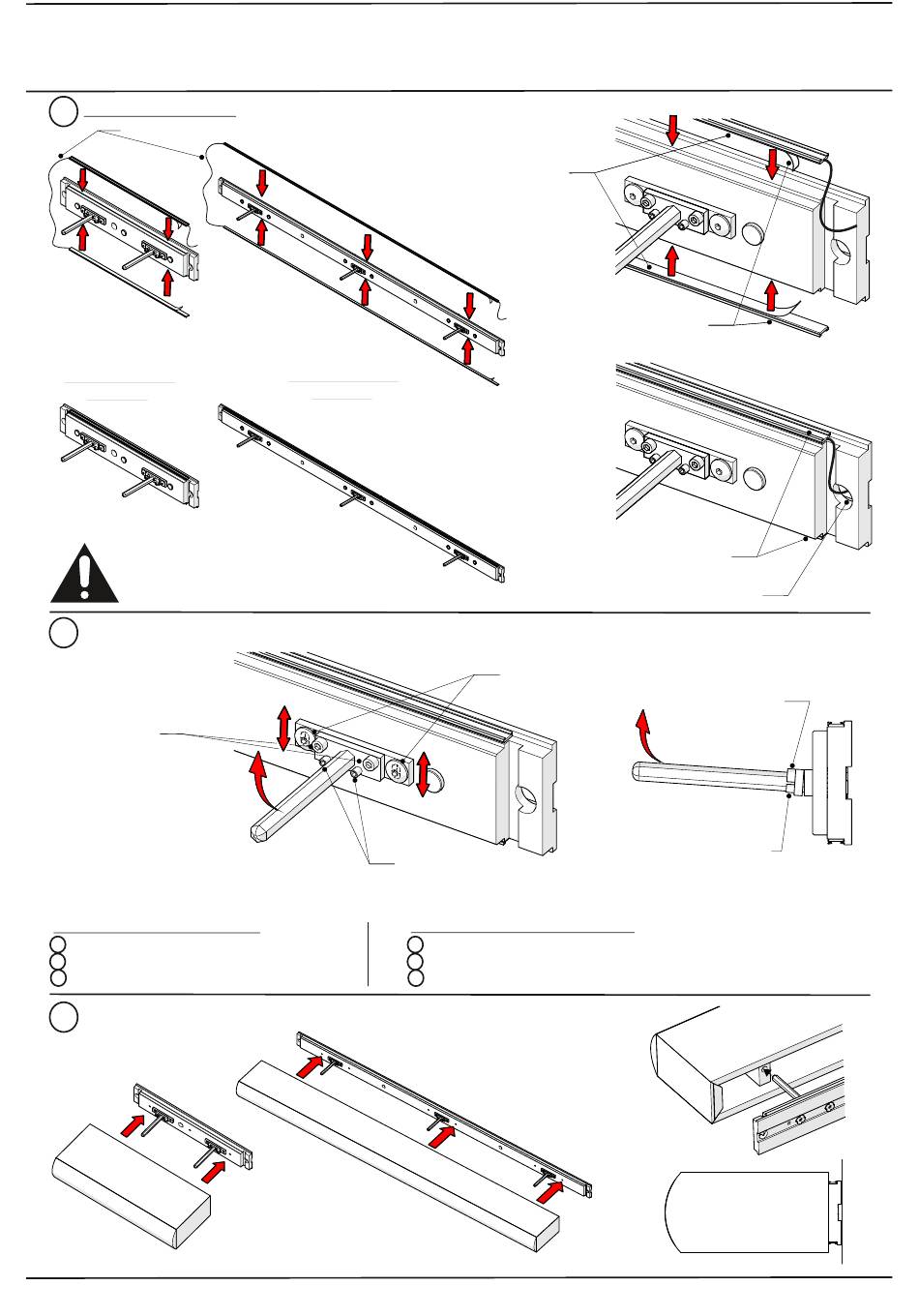

Nur bei Beleuchtung (optionales Zubehör): Montage Board - Beleuchtung
4.
LED Verbindungsleitung
Montageleiste
für 1051
Weitere Informationen zum Anschluss
Beleuchtung entnehmen Sie der
Gesamtmontageanleitung
Ausrichtung Tablarträger
5.
Zylinderschraube
Höheneinstellung Tablarträger
A Lösen der Flachkopfschrauben
B Tablarträger auf korrekte Höhe schieben
C Anziehen der Flachkopfschrauben
6. Montage Wandboard auf Montageleiste
Montageleiste
für 1171
Regulierungsschraube Regulierungsschraube
Neigungsverstellung Tablartäger
A Lösen der oberen Zylinderschrauben
B Neigungsverstellung durch hineindrehen der Regulierungsschrauben
C Festziehen der oberen Zylinderschrauben
52
LED Strip
Schutzfolie von LED Strip
entfernen und mittig auf
Montageleiste kleben
Position LED Strip auf
Montagerückwand
Zuleitung LED Strip durch Nut
und Bohrung ziehen
Flachkopfschraube
Zylinderschraube
Regulierungsschraube
