Korpus - Montage

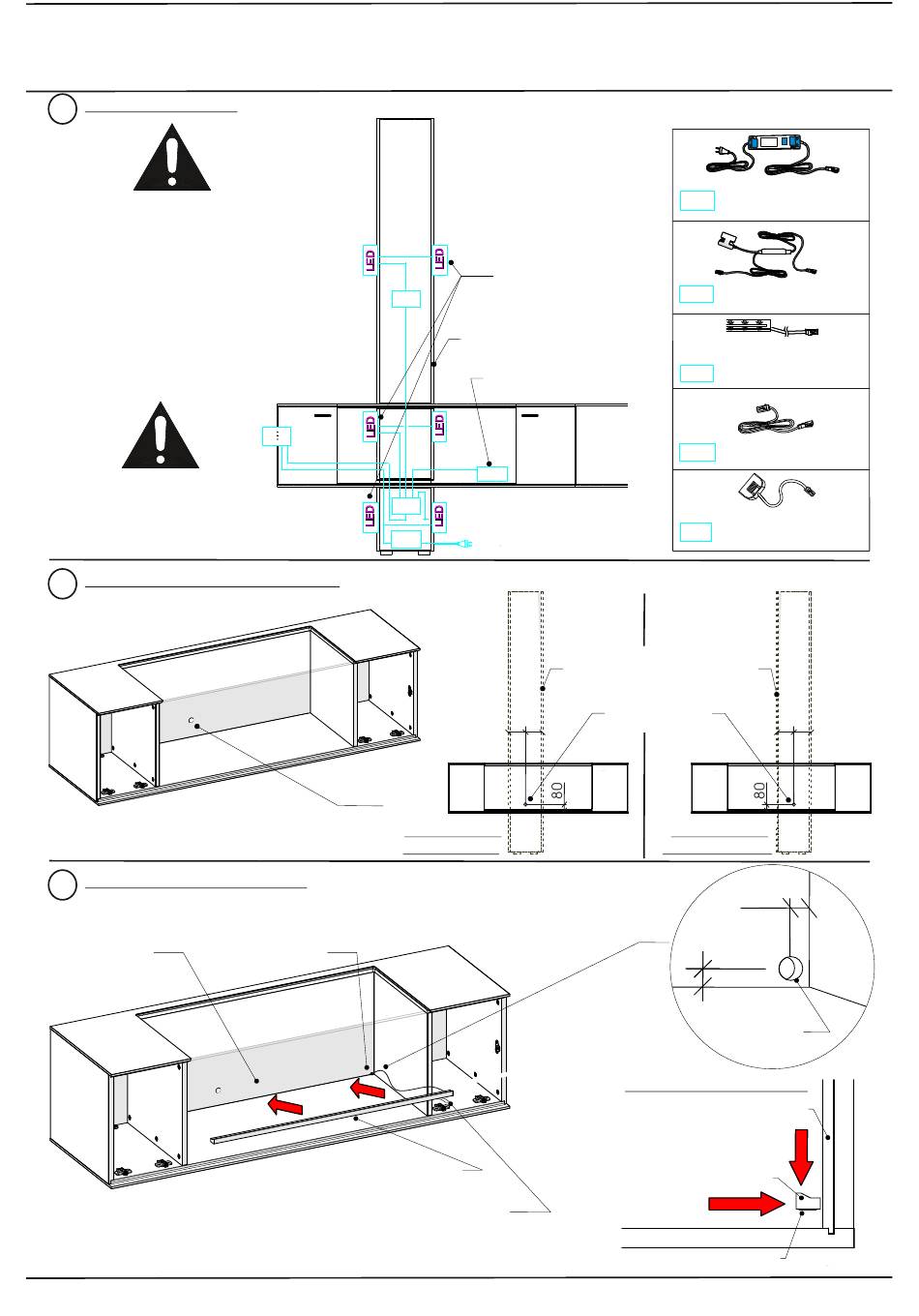

Nur bei Beleuchtung (optionales Zubehör): Verkabelungsschema
12.
Beachten Sie, dass die angeschlossene
Wattage der Lampen nicht die
Gesamtleistung des Vorschaltgeräts
übersteigt!
Alle Elektroarbeiten dürfen nur von
qualifizierten Personen ausgeführt
werden. (Beachten Sie die
landesspezifischen Vorschriften)
Weitere Informationen zu der
Montage von Beleuchtung, Trafo
und Touchschalter finden Sie in
dieser Gesamtmontageanleitung
unter Beleuchtungen auf Seite 5.
Nur bei Rinden - Tür - Beleuchtung (optionales Zubehör): Kabelführung Türen - Beleuchtung
13.
Nur bei Vitrinen - Beleuchtung (optionales Zubehör): Montage der Vitrinenbeleuchtung
14.
Klappenfach
Bohrungen ziehen
VLG VLG
TSR TSR
TFO TFO
Kabel durch
Beleuchtungsprofil
Schutzfolie vom Klebeband des
Beleuchtungsprofil abziehen
und auf Klappenfachboden kleben.
Türbeleuchtung
Position Rindenkorpen
entsprechend Aufbauplan!
Vitrinenbeleuchtung
LED LED
6-F 6-F
230Volt 230Volt
entsprechend Aufbauplan!
= =
Element 0023
Anschlag links
31
Trafo mit Zuleitung Trafo mit Zuleitung
TFO TFO TFO TFO
Touchschalter Touchschalter
TSR TSR TSR TSR
LED LED LED-Stripe / Spot
Verlängerungskabel
VLG VLG
6-Fach Stecker
6-F 6-F
Position Rindenkorpus
Ø8mm Bohrung
in Rückwand
Element 0024
Anschlag rechts
5mm
5mm
Ø8mm Bohrung Ø8mm Bohrung
in Rückwand in Rückwand
Position Beleuchtungsprofil
Rückwand
Beleuchtungsprofil
Klappenfachboden
Klebeband
= =
