Hartmann RUNA Montageanweisung Seite 51

Paneele und Regale

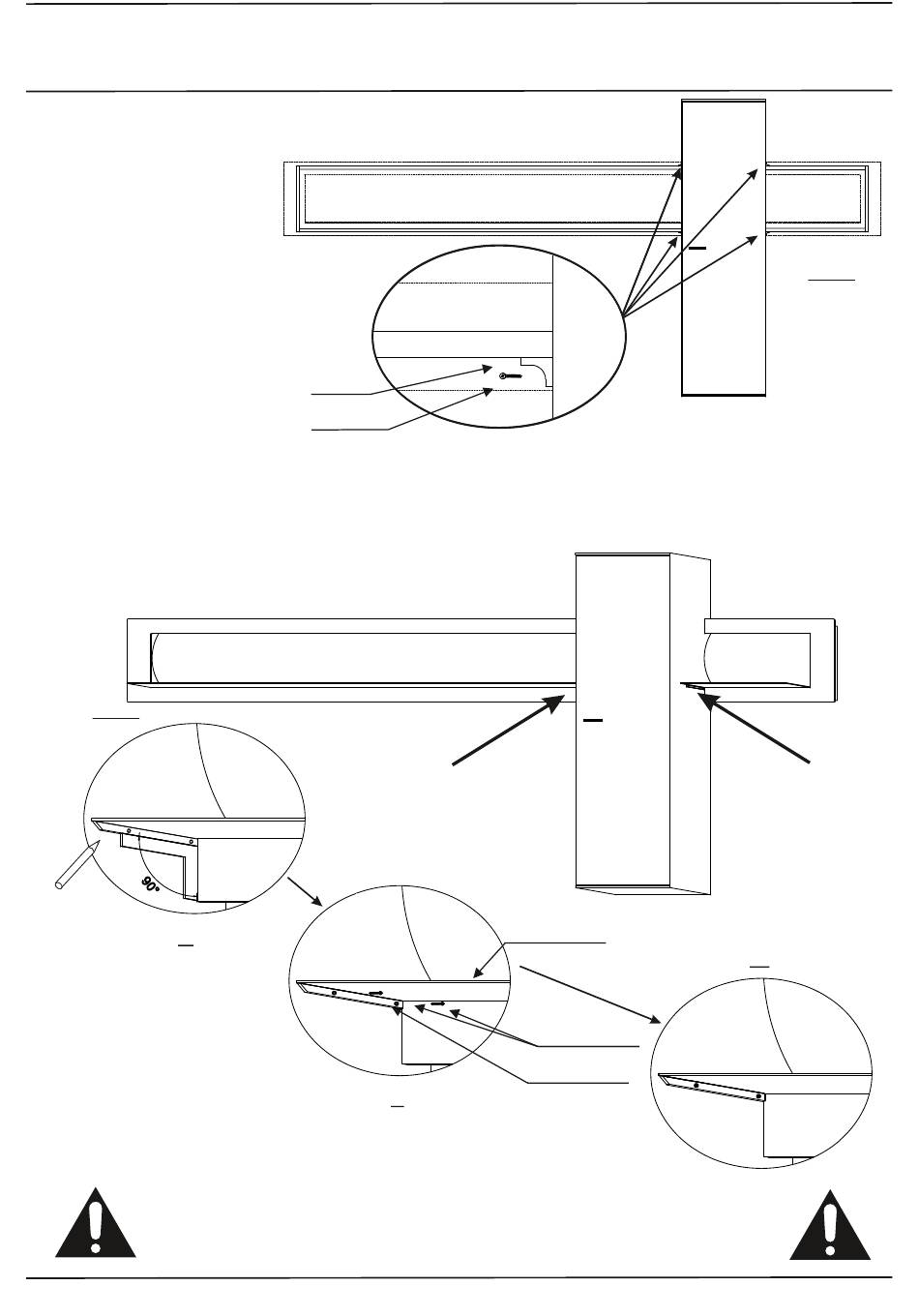

5. Verschrauben Sie die
beiden Paneele mit
dem Hängekorpus.
Hierzu sind hinter dem
Metallrahmen
jeweils oben und
unten Winkel werkseitig
vormontiert. Verwenden
Sie hierzu die Ø3,5x20
Senkkopfschrauben.
(Abb. 3)
6. Die Metallböden der Wandpaneele müssen am Hängeelement fixiert werden. Hierzu wird an beiden
Seiten des Hängeelement unterhalb der Metallböden die Abkantung verschraubt. Hierzu prüfen Sie
zunächst den Winkel des Bodens und zeichnen ggf. leicht an. (Abb. 4A)
7. Befestigen Sie die Abkantung mit den Ø3x15mm
schwarzen Schrauben. (Abb. 4B+C)
Abb. 4
A
Fehlerhafte Montage kann zum Herunterstürzen des Paneels führen!
Aufhängeschienen müssen unbedingt an beiden Seiten mit je 2 Schrauben an-
gedübelt werden! Die Befestigungsmittel und die Wand sind auf Eignung
zu prüfen. Für Leichtbauwände verwenden Sie entsprechende
Metallrahmen
Korpus Wandpaneel
Winkel
Ø3,5x20mm
Holzschraube
Wandpaneel
Seite
Hängeelement
B
Spezialdübel! Nicht im Lieferumfang enthalten!
Hänge-
element
Metallboden
Wandpaneel
Ø3x15mm schwarze Ø3x15mm schwarze
Holzschraube Holzschraube
Abkantung
50
Abb. 3
C
