Hartmann RUNA Montageanweisung Seite 40

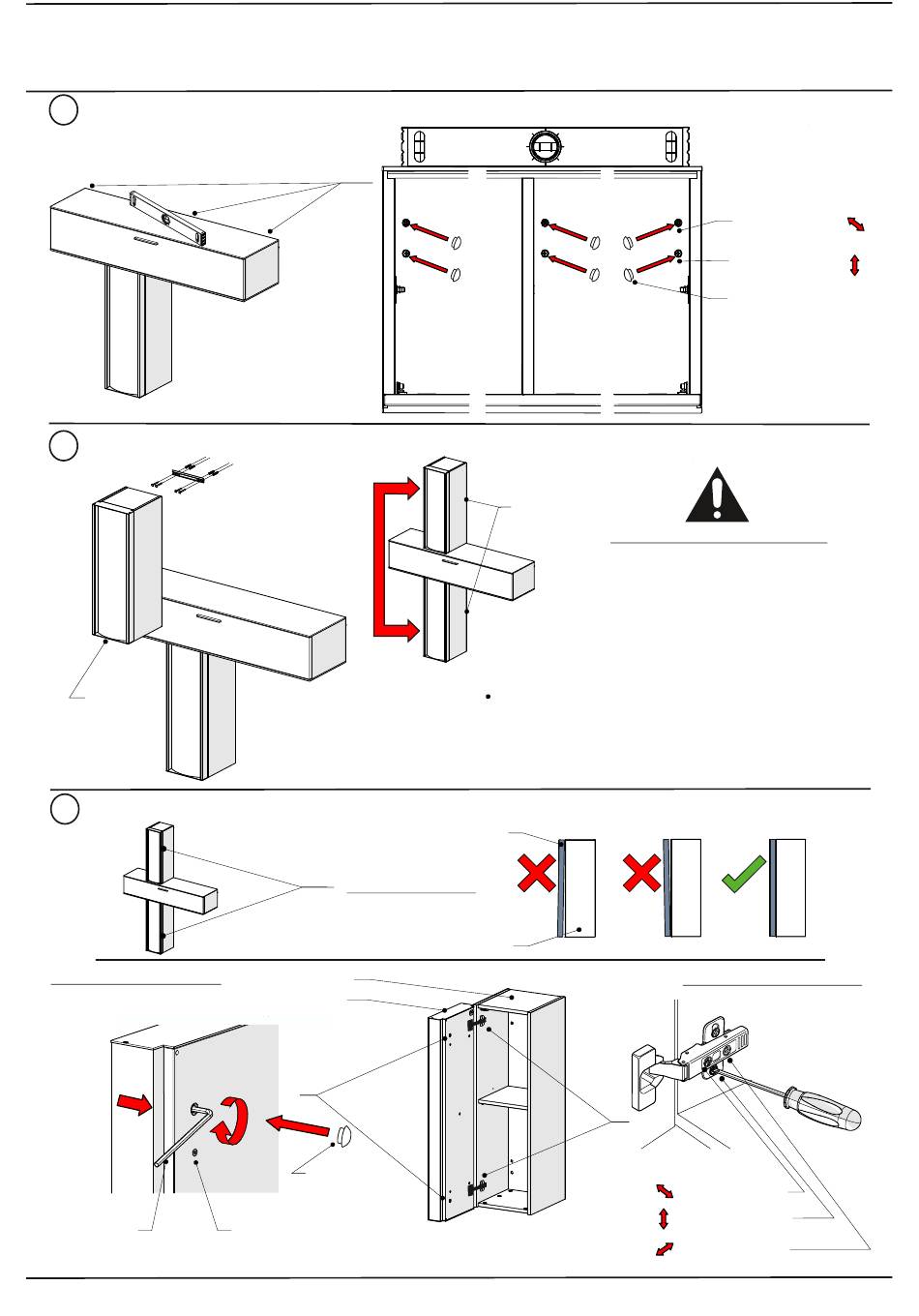

Korpus - Montage
Korpus ausrichten
10.
11. Wandmontage und ausrichten des oberen Elements
Filz unter
Unterboden
Ausrichtung Rindentür
12.
griffseitige Türeinstellung
(Tiefeneinstellung)
Innensechs-
kantschlüssel
Querschnitt Korpus
Korpus
Rindentür
Abdeckkappe
Vor Einstellung dieser
Tiefennivellierung der Front
- Schraube lösen / nach
Einstellung wieder anziehen
Rindenkorpen
parallel
Montage wie bei Punkt 7 + 8
muss unbedingt an beiden
Seiten mit je 2 Schrauben ange-
dübelt werden! Die Befestigungsmittel
und die Wand sind auf Eignung zu
prüfen. Für Leichtbauwände verwen-
den Sie entsprechende Spezialdübel!
(Nicht im Lieferumfang enthalten!)
Rindentür
Korpus
Rindentür
39
Tiefeneinstellung
Höheneinstellung
Abdeckkappe
Die Aufhängeschiene
bandseitige Türeinstellung
Seiteneinstellung
Höheneinstellung
Tiefeneinstellung
